نام محصول :چپقی سیاه توپی برزیل فیگور ۹۲
برند:توپی (Tupy)
ساخت کشور:برزیل
جنس:چدن مالیبل، بدون پوشش گالوانیزه (سیاه)

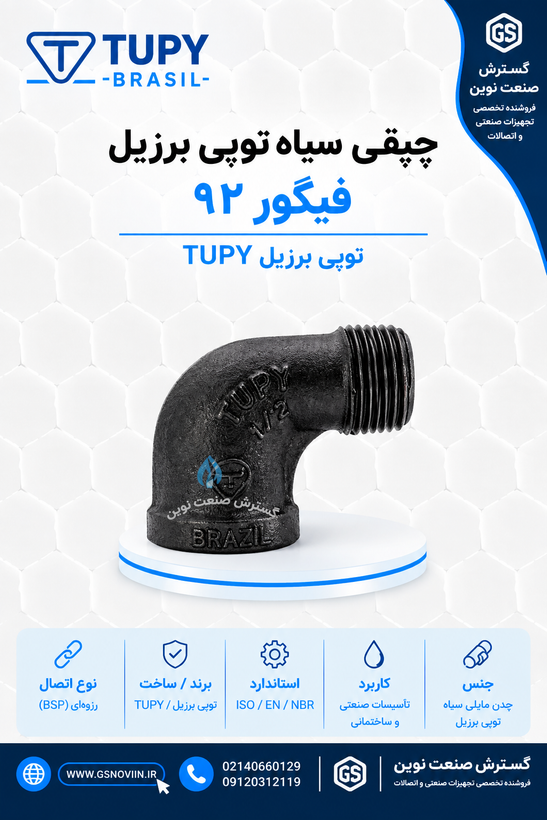

چپقی سیاه توپی برزیل فیگور ۹۲
TUPY Brazil Black Street Elbow – Figure 92
برند:توپی برزیل
انواع سایز ها به اینچ
مشخصات
نام محصول
چپقی سیاه توپی برزیل فیگور ۹۲
برند
توپی (Tupy)
ساخت کشور
برزیل
جنس
چدن مالیبل، بدون پوشش گالوانیزه (سیاه)
استاندارد
ISO/EN/NBR A4
نوع اتصال
رزوه‌ای (BSP) - یک سر نری، یک سر مادگی
سایز
¼ تا ۴ اینچ
دما و فشار کاری
مطابق رده‌بندی استاندارد چدن مالیبل کلاس B (برای فشار طراحی بالا استعلام بگیرید)
کاربرد
خطوط گاز خانگی، تجاری و صنعتی (طبق استاندارد نظام مهندسی)، خطوط بخار و آب فشار متوسط
مزیت اصلی
اتصال مستقیم به لوله بدون نیاز به مغزی، مطابق الزام استاندارد برای خط گاز، مقاوم در برابر ترک
توضیحات
چپقی سیاه توپی برزیل (فیگور ۹۲) — کجا و در چه شرایطی استفاده میشود؟
راهنمای کامل کاربرد و نصب، بر اساس استاندارد ISO/EN/NBR A4 — برای مهندس طراح و نصاب اجرایی
چپقی سیاه چیست؟
چپقی، اتصالی است که مسیر لوله را ۹۰ درجه تغییر می‌دهد، اما بر خلاف زانوی معمولی، یک سرش رزوه‌ی خارجی (نری) و سر دیگرش رزوه‌ی داخلی (مادگی) دارد؛ به همین دلیل می‌تواند بدون نیاز به قطعه‌ی مغزی، مستقیم روی رزوه‌ی بیرونی لوله پیچ شود. فیگور ۹۲ ساخت توپی برزیل از چدن مالیبل، بدون پوشش گالوانیزه (نسخه‌ی سیاه) تولید میشود و مطابق استاندارد ISO/EN/NBR A4 است.
نکته مهم: طبق استانداردهای نظام مهندسی ساختمان ایران، در خطوط لوله‌کشی گاز توکار و روکار نباید از اتصالات گالوانیزه استفاده شود؛ برای این خطوط باید از اتصالات سیاه دنده‌ای مثل همین محصول استفاده کرد. نسخه‌ی گالوانیزه‌ی همین چپقی برای خطوط آب، هوا و بخار مناسب است، نه گاز.
در چه خطوطی کاربرد دارد؟
- خطوط لوله‌کشی گاز خانگی، تجاری و صنعتی طبق استاندارد نظام مهندسی
- تغییر مسیر ۹۰ درجه مستقیم روی سر لوله بدون نیاز به مغزی
- خطوط بخار و آب فشار متوسط که نیاز به قطعه‌ی سیاه (بدون پوشش) دارند
فشار و دمای کاری مجاز به سایز و شرایط پروژه بستگی دارد؛ برای خطوط با فشار طراحی بالا حتماً با کارشناس فنی مشورت کنید.
مناسب / نامناسب برای چه شرایطی است؟
✔ مناسب برای
- خطوط گاز طبق الزام استاندارد نظام مهندسی (سیاه، نه گالوانیزه)
- اتصال مستقیم به سر نری/رزوه‌ی بیرونی لوله بدون قطعه‌ی واسط
✘ مناسب نیست برای
- محیط‌های مرطوب که نیاز به مقاومت زنگ‌زدگی بالا دارند (باید نسخه گالوانیزه استفاده شود، نه در خط گاز)
- وصل دو دهانه‌ی مادگی به هم (باید زانوی معمولی بگیرید)
جدول کامل مشخصات فنی
| سایز | DN (mm) | کد محصول | a (mm) | b (mm) | z (mm) | وزن گالوانیزه (kg) | وزن سیاه (kg) |
|---|---|---|---|---|---|---|---|
| ¼" | 8 | 1211002 | 21 | 28 | 11 | 0.034 | 0.032 |
| ⅜" | 10 | 1211003 | 25 | 32 | 15 | 0.061 | 0.057 |
| ½" | 15 | 1211004 | 28 | 37 | 15 | 0.082 | 0.082 |
| ¾" | 20 | 1211006 | 33 | 43 | 18 | 0.154 | 0.136 |
| 1" | 25 | 1211007 | 38 | 52 | 21 | 0.237 | 0.227 |
| 1¼" | 32 | 1211008 | 45 | 60 | 26 | 0.351 | 0.340 |
| 1½" | 40 | 1211009 | 50 | 65 | 31 | 0.497 | 0.478 |
| 2" | 50 | 1211010 | 58 | 74 | 34 | 0.710 | 0.684 |
| 2½" | 65 | 1211011 | 69 | 88 | 42 | 1.050 | 1.036 |
| 3" | 80 | 1211012 | 78 | 98 | 48 | 1.551 | 1.530 |
| 4" | 100 | 1211014 | 96 | 118 | 60 | 2.849 | 2.761 |
اعداد از کاتالوگ رسمی برند توپی برزیل استخراج شده است. مقدار وزن ستون «سیاه» مربوط به همین محصول (نسخه بدون گالوانیزه) است.
راهنمای نصب برای نصاب
- سایز رزوه بیرونی (نری) این چپقی را با دهانه‌ی مادگی مقصد مطابقت دهید.
- سایز رزوه داخلی (مادگی) آن را با لوله یا اتصال بعدی مطابقت دهید.
- رزوه‌های بیرونی را با نوار تفلون یا خمیر آب‌بندی رزوه بپوشانید (برای خط گاز از نوار مخصوص گاز استفاده کنید).
- سر نری را داخل دهانه‌ی مادگی مقصد ببندید و با آچار محکم کنید.
- پس از بستن، محل اتصال را با آب و صابون یا دتکتور نشتی گاز تست کنید و اجرا را توسط نصاب مجاز تایید بگیرید.
سوالات متداول
چرا برای خط گاز باید چپقی سیاه بخرم، نه گالوانیزه؟
طبق استانداردهای نظام مهندسی ساختمان، پوشش گالوانیزه ممکن است با گذر زمان پوسته‌پوسته شده و در شیرآلات یا رگولاتور گاز گیر کند؛ به همین دلیل اتصالات خط گاز باید سیاه و دنده‌ای سنگین باشند.
فرق چپقی با زانوی معمولی چیست؟
زانوی معمولی هر دو سرش رزوه مادگی دارد؛ چپقی یک سر مادگی و یک سر نری دارد و مستقیم روی رزوه‌ی بیرونی لوله پیچ میشود.
بزرگترین سایز موجود این چپقی سیاه چقدر است؟
بر اساس جدول فنی، این سری تا سایز ۴ اینچ (۱۰۰ میلیمتر) تولید میشود.
دانلود کاتالوگ فنی
برای مشاهده کامل رده‌بندی ابعاد، وزن و سایر اتصالات سری توپی برزیل (سیاه و گالوانیزه)، کاتالوگ رسمی را دانلود کنید: دانلود کاتالوگ PDF توپی برزیل
نقد و بررسی
چپقی سیاه توپی برزیل فیگور ۹۲ — چرا این انتخاب درست است؟
راهنمای خرید و تحلیل فنی صادقانه، قبل از تصمیم نهایی — از تیم فنی GSNOVIIN
خلاصه مطلب
چپقی سیاه، یکی از معدود اتصالاتی است که به‌جای رزوه‌ی داخلی در هر دو سر (مثل زانو)، یک سر آن رزوه‌ی خارجی (نری) دارد و مستقیماً روی لوله یا اتصال دیگر پیچ میشود. فیگور ۹۲ ساخت توپی برزیل بدون پوشش گالوانیزه (سیاه) عرضه میشود، چون طبق استانداردهای نظام مهندسی ساختمان ایران، برای لوله‌کشی گاز توکار و روکار نباید از اتصالات گالوانیزه استفاده کرد و باید اتصالات سیاه دنده‌ای انتخاب شوند.
این چپقی سیاه برای شماست اگر...
- در حال لوله‌کشی گاز خانگی، تجاری یا صنعتی هستید و باید از اتصالات سیاه استفاده کنید
- می‌خواهید بدون نیاز به قطعه‌ی مغزی، مستقیماً به یک دهانه‌ی مادگی روی دیگر اتصالات وصل شوید
- هنوز مطمئن نیستید چپقی بگیرید یا زانوی معمولی (پایین همین صفحه توضیح داده شده)
نکته‌ی مهم: چرا سیاه، نه گالوانیزه؟
طبق مقررات نظام مهندسی ساختمان ایران، استفاده از اتصالات گالوانیزه در خطوط گاز مجاز نیست؛ دلیل اصلی آن، احتمال پوسته‌پوسته‌شدن لایه‌ی روی (زینک) در طول زمان و گیرکردن آن در رگولاتور یا شیرآلات گاز است. برای همین، چپقی و سایر اتصالات خط گاز باید از نوع سیاه (بدون گالوانیزه) و دنده‌ای سنگین باشند؛ نسخه‌ی گالوانیزه همین قطعه فقط برای خطوط آب، هوا و بخار مناسب است.
مقایسه با گزینه‌های جایگزین
| معیار | چپقی سیاه (این محصول) | چپقی گالوانیزه | زانو معمولی |
|---|---|---|---|
| مناسب برای خط گاز | بله (طبق استاندارد) | خیر | بستگی به نوع |
| نوع رزوه دو سر | یک نری، یک مادگی | یک نری، یک مادگی | هر دو مادگی |
| اتصال مستقیم به لوله | دارد (بدون مغزی) | دارد (بدون مغزی) | نیاز به مغزی دارد |
دیدگاه فنی — هم برای مهندس، هم برای نصاب
برای مهندس طراح
انتخاب چپقی سیاه به‌جای گالوانیزه برای خط گاز، صرفاً یک ترجیح نیست بلکه یک الزام استاندارد نظام مهندسی است؛ درج صحیح این قطعه در فهرست فنی پروژه از رد شدن در بازرسی گاز شهری جلوگیری می‌کند.
برای نصاب اجرایی
چون یک سر چپقی نری است، مستقیم روی رزوه‌ی لوله می‌بندید و نیازی به یک قطعه‌ی مغزی جداگانه نیست؛ همین یعنی یک اتصال کمتر و یک نقطه‌ی احتمالی نشتی کمتر در خط گاز.
چرا از GSNOVIIN بخریم؟
اصالت کالاتامین مستقیم از تولیدکننده/نمایندگی رسمی
مشاوره فنی رایگانراهنمایی برای انتخاب سیاه یا گالوانیزه بر اساس کاربرد
ارسال به سراسر کشوربرای پروژه‌های تک و عمده
سوالات پرتکرار خریداران
آیا می‌توان به‌جای چپقی سیاه از نسخه گالوانیزه در خط گاز استفاده کرد؟
خیر؛ طبق استانداردهای نظام مهندسی ساختمان، برای خطوط گاز توکار و روکار باید از اتصالات سیاه استفاده شود، نه گالوانیزه.
فرق چپقی با زانوی معمولی چیست؟
زانوی معمولی هر دو سرش رزوه مادگی دارد؛ چپقی یک سر مادگی و یک سر نری دارد و بدون نیاز به قطعه اضافه، مستقیم روی لوله می‌پیچد.
برای خرید عمده پروژه، تخفیف پلکانی دارید؟
بله، برای سفارش عمده و پروژهای قیمت پلکانی اعلام میشود؛ کافیست سایز و تعداد مورد نیاز را به کارشناسان فروش اعلام کنید.
پیشنهاد تکمیلی برای پروژه شما
سوال فنی دارید یا می‌خواهید سفارش ثبت کنید؟
گسترش صنعت نوین (GSNOVIIN) — فروشگاه تخصصی شیرآلات صنعتی و اتصالات
این متن نظر تحلیلی فروشگاه بر اساس مشخصات فنی رسمی محصول است و ادعای رتبه‌بندی یا نظر ثبت‌شده مشتری نیست.
