خلاصه: زانو ۹۰ درجه سیاه (بدون پوشش گالوانیزه)، فیگور ۹۰، اتصال رزوه‌ای چدن مالیبل با استاندارد ISO/EN/NBR A1، در سایز ۱/۴ تا ۶ اینچ، برای تغییر مسیر ۹۰ درجه در خطوط لوله. جدول کامل ابعاد، وزن و کد فنی هر سایز در ادامه آمده است.

زانو ۹۰ درجه سیاه توپی برزیل — فیگور ۹۰ | بررسی فنی و جدول کامل ابعاد

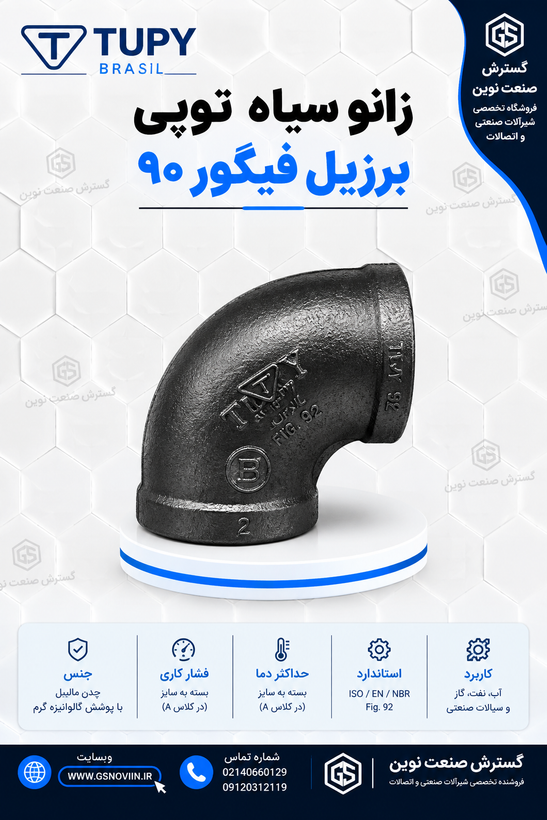

Name: زانو سیاه توپی برزیل فیگور ۹۰
Brand: توپی برزیل
Price: 2695000 IRR
Availability: InStock

فیگور A1 / کد ۹۰ چدن مالیبل — نسخه سیاه (بدون گالوانیزه) استاندارد ISO / EN / NBR سایز ۱/۴" تا ۶"

📄 کاتالوگ رسمی خط اتصالات توپی برزیل دانلود کاتالوگ PDF

زانو ۹۰ درجه سیاه چیست؟

زانو ۹۰ درجه (Elbow 90°) یکی از پایه‌ای‌ترین اتصالات رزوه‌ای برای تغییر مسیر خط لوله به‌صورت عمود است. فیگور ۹۰ در این خط محصول، از جنس چدن چکش‌خوار (مالیبل) ساخته شده و طبق استاندارد ISO / EN / NBR — طبقه‌بندی A1 تولید می‌شود. نسخه سیاه همان قطعه بدون پوشش گالوانیزه گرم است؛ در جدول فنی کاتالوگ، وزن هر سایز هم برای نسخه گالوانیزه و هم نسخه سیاه به‌طور جداگانه ثبت شده است.

نشان تجاری TUPY (تولیدکننده بزرگ برزیلی اتصالات چدن مالیبل) روی تصاویر این کاتالوگ دیده می‌شود؛ این احتمالاً برند منشأ این خط است، اما تا تأیید رسمی توسط سایت یا تیم داخلی، به‌عنوان قطعیت روی صفحه محصول درج نشود.

مشخصات فنی و استاندارد

ویژگی	مقدار
نوع محصول	زانو ۹۰ درجه (Elbow 90°) رزوه‌ای
جنس بدنه	چدن چکش‌خوار / مالیبل (Malleable Cast Iron)
پوشش	سیاه — بدون گالوانیزه (نسخه گالوانیزه نیز در کاتالوگ موجود است)
استاندارد	ISO / EN / NBR — فیگور A1
محدوده سایز	۱/۴ اینچ (DN8) تا ۶ اینچ (DN150)
نوع اتصال	رزوه‌ای، هر دو سر مادگی (متداول برای این رده: رزوه BSP طبق ISO 7-1)

⚠️ نوع دقیق رزوه و فشار کاری مجاز در جدول عددی کاتالوگ درج نشده است؛ پیش از انتشار قطعی روی صفحه محصول، با دیتاشیت رسمی یا واحد فنی تأیید شود.

جدول کامل ابعاد، کد فنی و وزن — فیگور ۹۰

سایز (اینچ)	سایز (mm)	کد محصول	a (mm)	z (mm)	وزن سیاه (kg)	وزن گالوانیزه (kg)
۱/۴"	8	1207002	21	11	0.034	0.038
۳/۸"	10	1207003	25	15	0.067	0.070
۱/۲"	15	1207004	28	15	0.089	0.089
۳/۴"	20	1207006	33	18	0.137	0.144
۱"	25	1207007	38	21	0.202	0.210
۱.۱/۴"	32	1207008	45	26	0.318	0.330
۱.۱/۲"	40	1207009	50	31	0.418	0.438
۲"	50	1207010	58	34	0.663	0.663
۲.۱/۲"	65	1207011	69	42	1.183	1.217
۳"	80	1207012	78	48	1.496	1.524
۴"	100	1207014	96	60	2.847	2.938
۵"	125	1207015	115	75	4.306	4.630
۶"	150	1207016	131	91	8.724	8.829

a: طول کلی هر بازو از مرکز اتصال؛ z: عمق رزوه‌شونده (Thread Engagement Length). اعداد مستقیماً از جدول فنی کاتالوگ رسمی خط محصول برداشته شده‌اند.

کاربردها

زانوی سیاه (بدون گالوانیزه) معمولاً در خطوطی به‌کار می‌رود که پوشش روی (زینک) یا ضرورتی ندارد یا مطلوب نیست — برای نمونه در برخی آیین‌نامه‌های لوله‌کشی گاز، استفاده از اتصالات گالوانیزه توصیه نمی‌شود و نسخه سیاه ترجیح داده می‌شود. با این حال، تطابق دقیق با آیین‌نامه و استاندارد ملی مربوطه (به‌ویژه برای خطوط گاز) باید پیش از خرید و نصب با کارشناس فنی یا مرجع رسمی بررسی شود؛ کاتالوگ ارسالی کاربرد رسمی جداگانه‌ای اعلام نکرده است. به‌طور عمومی، این رده اتصالات در خطوط آب و هوای فشرده تأسیساتی نیز کاربرد دارد.

مزایا و محدودیت‌ها

مزایا	نکات قابل‌توجه
بدون پوشش زینک — مناسب کاربردهایی که گالوانیزه توصیه نمی‌شود	در محیط مرطوب، مقاومت خوردگی سطحی کمتر از نسخه گالوانیزه است
مقاومت مکانیکی بالای چدن چکش‌خوار در برابر ضربه	برای محیط بیرونی یا مرطوب، نسخه گالوانیزه همین فیگور مناسب‌تر است
نصب ساده با رزوه استاندارد، بدون نیاز به جوش	در سایزهای بزرگ (۴ اینچ به بالا) وزن قطعه قابل توجه است

سؤالات متداول

تفاوت نسخه سیاه با نسخه گالوانیزه همین زانو چیست؟: جنس بدنه یکسان (چدن مالیبل) است؛ تنها تفاوت، وجود یا نبود پوشش گالوانیزه گرم روی سطح قطعه است که روی وزن نهایی هم اثر جزئی می‌گذارد (طبق جدول کاتالوگ).
آیا زانوی سیاه برای خط گاز مناسب است؟: در بسیاری از آیین‌نامه‌ها نسخه سیاه برای گاز ترجیح داده می‌شود، اما تأیید نهایی باید بر اساس استاندارد و آیین‌نامه محلی و با نظر کارشناس صورت گیرد.
حداکثر فشار کاری این اتصال چقدر است؟: عدد فشار کاری در کاتالوگ ارسالی درج نشده؛ برای کاربردهای حساس، پیش از خرید با کارشناسان گسترش صنعت نوین تماس بگیرید.
