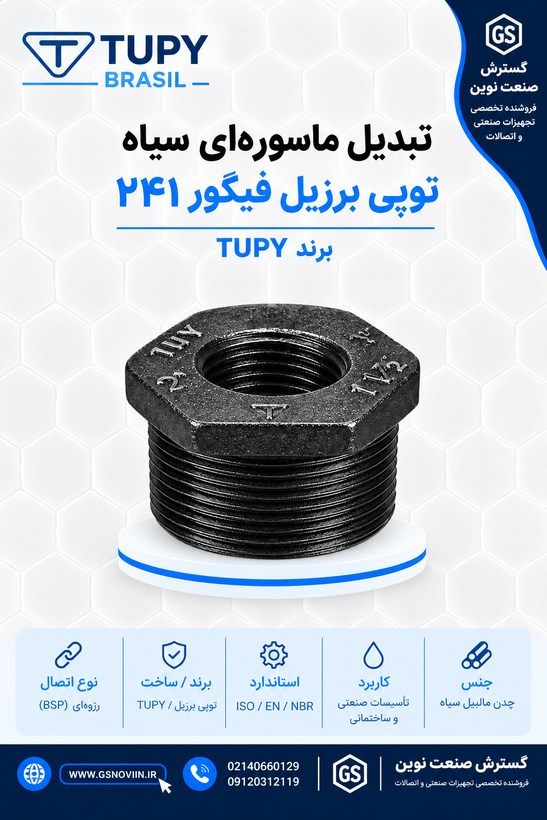

تبدیل ماسورهای سیاه توپی برزیل فیگور ۲۴۱
برند: توپی برزیل
انواع سایز ها به اینچ
خلاصه: تبدیل ماسورهای سیاه (بدون پوشش گالوانیزه)، فیگور ۲۴۱، اتصال رزوهای چدن مالیبل با استاندارد ISO/EN/NBR N4، در ۳۳ سایز ترکیبی از ۱۰×۸ تا ۱۵۰×۱۲۵ میلیمتر، برای کاهش قطر خط لوله بدون تعویض کامل اتصال. جدول کامل ابعاد، مدل بدنه و وزن هر سایز در ادامه آمده است.
تبدیل ماسورهای سیاه توپی برزیل — فیگور ۲۴۱ | بررسی فنی و جدول کامل ابعاد
فیگور N4 / کد ۲۴۱ چدن مالیبل — نسخه سیاه (بدون گالوانیزه) استاندارد ISO / EN / NBR ۳۳ سایز ترکیبی
📄 کاتالوگ رسمی خط اتصالات توپی برزیل دانلود کاتالوگ PDF
تبدیل ماسورهای سیاه چیست؟
تبدیل ماسورهای سیاه (Reducing Bush، نسخه بدون گالوانیزه) یک اتصال رزوهای دوسر با بدنه ششضلعی است که برای کاهش قطر خط لوله در یک نقطه، بدون نیاز به تعویض کامل شیرآلات یا اتصالات موجود، استفاده میشود. این محصول از جنس چدن چکشخوار (مالیبل)، بدون پوشش زینک، ساخته شده و طبق استاندارد ISO / EN / NBR — طبقهبندی N4 تولید میشود؛ فیگور ۲۴۱ هم در نسخه سیاه و هم در نسخه گالوانیزه در دسترس است.
نشان تجاری TUPY (تولیدکننده بزرگ برزیلی اتصالات چدن مالیبل) روی تصاویر این کاتالوگ دیده میشود؛ این احتمالاً برند منشأ این خط است، اما تا تأیید رسمی توسط سایت یا تیم داخلی، بهعنوان قطعیت روی صفحه محصول درج نشود.
مشخصات فنی و استاندارد
| ویژگی | مقدار |
|---|---|
| نوع محصول | تبدیل ماسورهای / بوش تبدیلی رزوهای (Reducing Bush) |
| جنس بدنه | چدن چکشخوار / مالیبل (Malleable Cast Iron) |
| پوشش | سیاه — بدون گالوانیزه (نسخه گالوانیزه نیز موجود است) |
| استاندارد | ISO / EN / NBR — فیگور N4 |
| محدوده سایز | ۳/۸"×۱/۴" تا ۶"×۵" (۱۰×۸ تا ۱۵۰×۱۲۵ میلیمتر) |
| مدل بدنه | سه پروفیل متفاوت (I / II / III) بسته به سایز، مطابق جدول |
⚠️ جهت دقیق رزوه در دو سر و فشار کاری مجاز، در جدول عددی کاتالوگ ارسالی درج نشده است؛ پیش از انتشار نهایی روی صفحه محصول، با نقشه فنی یا واحد کارشناسی تأیید شود.
جدول کامل ابعاد، مدل، کد فنی و وزن — فیگور ۲۴۱ (نسخه سیاه)
| سایز (اینچ) | سایز (mm) | کد محصول | مدل | a | b | z | s | وزن سیاه (kg) | وزن گالوانیزه (kg) |
|---|---|---|---|---|---|---|---|---|---|
| ۳/۸×۱/۴" | 10×8 | 1201023 | I | 20 | - | 10 | 19 | 0.016 | 0.017 |
| ۱/۲×۱/۴" | 15×8 | 1201025 | II | 24 | - | 14 | 22 | 0.034 | 0.034 |
| ۱/۲×۳/۸" | 15×10 | 1201026 | I | 24 | - | 14 | 22 | 0.025 | 0.026 |
| ۳/۴×۱/۴" | 20×8 | 1201027 | II | 26 | - | 16 | 30 | 0.069 | 0.072 |
| ۳/۴×۳/۸" | 20×10 | 1201028 | I | 26 | - | 16 | 30 | 0.061 | 0.060 |
| ۳/۴×۱/۲" | 20×15 | 1201029 | II | 26 | - | 13 | 30 | 0.050 | 0.051 |
| ۱×۳/۸" | 25×10 | 1201031 | II | 29 | - | 19 | 36 | 0.106 | 0.112 |
| ۱×۱/۲" | 25×15 | 1201032 | II | 29 | - | 16 | 36 | 0.097 | 0.099 |
| ۱×۳/۴" | 25×20 | 1201033 | II | 29 | - | 14 | 36 | 0.084 | 0.085 |
| ۱.۱/۴×۱/۲" | 32×15 | 1201035 | II | 31 | - | 18 | 46 | 0.193 | 0.200 |
| ۱.۱/۴×۳/۴" | 32×20 | 1201036 | II | 31 | - | 16 | 46 | 0.177 | 0.178 |
| ۱.۱/۴×۱" | 32×25 | 1201037 | II | 31 | - | 14 | 46 | 0.142 | 0.145 |
| ۱.۱/۲×۱/۲" | 40×15 | 1201039 | II | 31 | - | 18 | 50 | 0.249 | 0.255 |
| ۱.۱/۲×۳/۴" | 40×20 | 1201040 | II | 31 | - | 16 | 50 | 0.232 | 0.236 |
| ۱.۱/۲×۱" | 40×25 | 1201041 | II | 31 | - | 14 | 50 | 0.203 | 0.208 |
| ۱.۱/۲×۱.۱/۴" | 40×32 | 1201042 | II | 31 | - | 12 | 50 | 0.129 | 0.133 |
| ۲×۱/۲" | 50×15 | 1201043 | III | 35 | 48 | 35 | 65 | 0.390 | 0.412 |
| ۲×۳/۴" | 50×20 | 1201044 | III | 35 | 48 | 33 | 65 | 0.381 | 0.389 |
| ۲×۱" | 50×25 | 1201045 | II | 35 | - | 18 | 65 | 0.412 | 0.417 |
| ۲×۱.۱/۴" | 50×32 | 1201046 | II | 35 | - | 16 | 65 | 0.343 | 0.349 |
| ۲×۱.۱/۲" | 50×40 | 1201047 | II | 35 | - | 16 | 65 | 0.288 | 0.298 |
| ۲.۱/۲×۱" | 65×25 | 1201048 | III | 40 | 54 | 37 | 80 | 0.609 | 0.622 |
| ۲.۱/۲×۱.۱/۴" | 65×32 | 1201049 | III | 40 | 54 | 35 | 80 | 0.638 | 0.644 |
| ۲.۱/۲×۱.۱/۲" | 65×40 | 1201050 | II | 40 | - | 21 | 80 | 0.580 | 0.589 |
| ۲.۱/۲×۲" | 65×50 | 1201051 | II | 40 | - | 16 | 80 | 0.479 | 0.478 |
| ۳×۱.۱/۲" | 80×40 | 1201054 | III | 44 | 59 | 40 | 95 | 0.876 | 0.921 |
| ۳×۲" | 80×50 | 1201055 | III | 44 | - | 20 | 95 | 0.955 | 0.938 |
| ۳×۲.۱/۲" | 80×65 | 1201056 | III | 44 | - | 17 | 95 | 0.581 | 0.626 |
| ۴×۲" | 100×50 | 1201058 | III | 51 | 69 | 45 | 120 | 1.670 | 1.711 |
| ۴×۲.۱/۲" | 100×65 | 1201059 | III | 51 | 69 | 42 | 120 | 1.575 | 1.629 |
| ۴×۳" | 100×80 | 1201060 | II | 51 | - | 21 | 120 | 1.448 | 1.328 |
| ۵×۴" | 125×100 | 1201066 | II | 57 | - | 18 | 145 | 2.063 | 2.080 |
| ۶×۴" | 150×100 | 1201071 | III | 58 | 87 | 47 | 175 | 3.794 | 3.748 |
| ۶×۵" | 150×125 | 1201072 | II | 58 | - | 15 | 175 | 2.737 | 2.749 |
a: طول کلی بدنه؛ b: طول بخش دوم بدنه (فقط مدل III)؛ z: عمق رزوهشونده در سمت کوچکتر؛ s: اندازه آچارخور ششضلعی. اعداد مستقیماً از جدول فنی کاتالوگ رسمی برداشته شدهاند.
کاربردها
تبدیل ماسورهای سیاه معمولاً در خطوطی بهکار میرود که پوشش گالوانیزه ضرورتی ندارد یا طبق آییننامه توصیه نمیشود — برای نمونه در برخی استانداردهای لولهکشی گاز، نسخه سیاه ترجیح داده میشود. با این حال، تطابق دقیق با آییننامه محلی باید پیش از خرید و نصب با کارشناس فنی بررسی شود. بهطور عمومی، این رده در خطوط آب و هوای فشرده تأسیساتی نیز کاربرد دارد؛ کاتالوگ ارسالی فهرست کاربرد رسمی جداگانهای اعلام نکرده است.
مزایا و محدودیتها
| مزایا | نکات قابلتوجه |
|---|---|
| بدون پوشش زینک — مناسب کاربردهایی که گالوانیزه توصیه نمیشود | در محیط مرطوب، مقاومت خوردگی سطحی کمتر از نسخه گالوانیزه است |
| کاهش قطر خط بدون تعویض کامل شیرآلات یا لوله موجود | در برخی سایزها مدل بدنه (I/II/III) متفاوت است؛ کد فنی دقیق را هنگام سفارش چک کنید |
| بدنه ششضلعی، نصب و باز کردن آسان با آچار استاندارد | در تبدیلهای با اختلاف سایز زیاد، افت فشار موضعی را در محاسبات لحاظ کنید |
سؤالات متداول
- تفاوت نسخه سیاه با نسخه گالوانیزه همین تبدیل چیست؟
- جنس بدنه یکسان (چدن مالیبل) است؛ تنها تفاوت، وجود یا نبود پوشش گالوانیزه گرم روی سطح قطعه است که روی وزن نهایی هم اثر جزئی میگذارد (طبق جدول کاتالوگ).
- تبدیل ماسورهای سیاه برای خط گاز مناسب است؟
- در بسیاری از آییننامهها نسخه سیاه برای گاز ترجیح داده میشود، اما تأیید نهایی باید بر اساس استاندارد و آییننامه محلی و با نظر کارشناس صورت گیرد.
- حداکثر فشار کاری این اتصال چقدر است؟
- عدد فشار کاری در کاتالوگ ارسالی درج نشده؛ برای کاربردهای حساس، پیش از خرید با کارشناسان گسترش صنعت نوین تماس بگیرید.
محصولات مرتبط
برای استعلام قیمت، موجودی انبار و خرید عمده تبدیل ماسورهای سیاه فیگور ۲۴۱، با گسترش صنعت نوین تماس بگیرید:
📞 ۰۹۱۲۰۳۱۲۱۱۹ (تماس / واتساپ / بله / روبیکا) | ☎️ ۰۲۱-۴۰۶۶۰۱۲۹
