تفاوت نسخه سیاه با نسخه گالوانیزه همین تبدیل چیست؟

جنس بدنه یکسان (چدن مالیبل) است؛ تنها تفاوت، وجود یا نبود پوشش گالوانیزه گرم روی سطح قطعه است که روی وزن نهایی هم اثر جزئی میگذارد.

تبدیل ماسورهای سیاه برای خط گاز مناسب است؟

در بسیاری از آییننامهها نسخه سیاه برای گاز ترجیح داده میشود، اما تأیید نهایی باید بر اساس استاندارد و آییننامه محلی و با نظر کارشناس صورت گیرد.

حداکثر فشار کاری این اتصال چقدر است؟

عدد فشار کاری در کاتالوگ رسمی درج نشده؛ برای کاربردهای حساس، پیش از خرید با کارشناسان گسترش صنعت نوین تماس بگیرید.

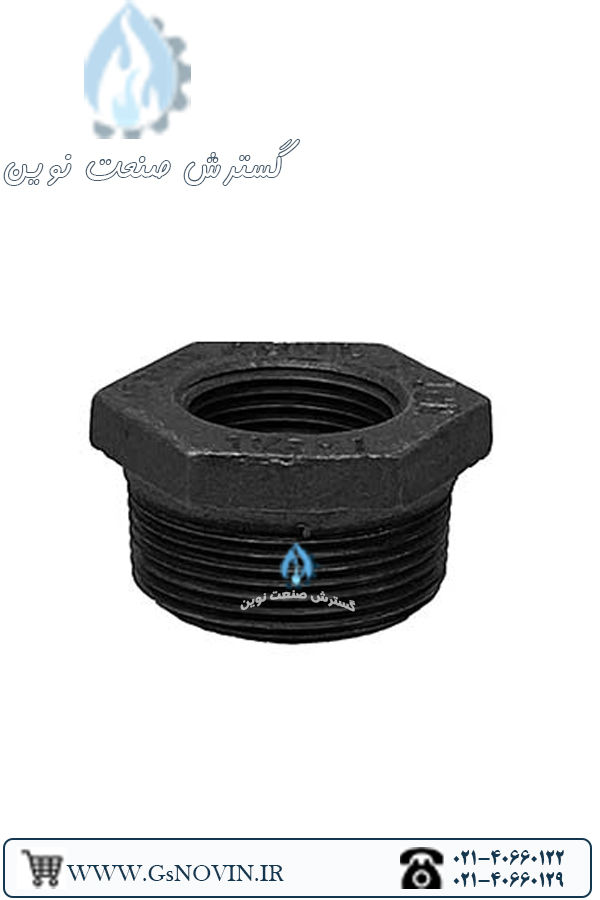

تبدیل ماسوره‌ای سیاه توپی برزیل — فیگور ۲۴۱

راه‌حل سریع برای کاهش قطر خط لوله بدون تعویض کامل اتصالات، بدون پوشش گالوانیزه؛ در ۳۳ سایز ترکیبی، آماده ارسال از گسترش صنعت نوین.

چرا این تبدیل ماسوره‌ای سیاه؟

بدنه چدن مالیبل، بادوام در برابر ضربه و فشار نصب
نسخه سیاه، بدون پوشش زینک — گزینه رایج برای خطوطی که گالوانیزه توصیه نمی‌شود
بدنه شش‌ضلعی برای بستن سریع و محکم با آچار معمولی
پوشش کامل سایزهای رایج پروژه‌ای، از ۳/۸×۱/۴ اینچ تا ۶×۵ اینچ
نصب سریع بدون جوشکاری، مناسب تعمیرات و اصلاح خط موجود

مناسب برای چه کسانی؟

👷‍♂️ مهندس و طراح تأسیسات

جدول کامل ۳۳ سایز ترکیبی با کد فنی دقیق برای انتخاب صحیح در نقشه و اسپک پروژه در دسترس است.

🔧 نصاب و پیمانکار

اتصال رزوه‌ای شش‌ضلعی ساده، بدون ابزار خاص؛ گزینه مناسب برای خطوطی که نسخه سیاه ترجیح داده می‌شود.

🛒 خریدار و انباردار پروژه

امکان سفارش عمده با کد فنی مشخص برای هر سایز و پیگیری ساده موجودی و قیمت از طریق تماس مستقیم.

مشخصات کلیدی

ویژگی	مقدار
جنس	چدن مالیبل — نسخه سیاه (بدون گالوانیزه)
نوع اتصال	رزوه‌ای، بدنه شش‌ضلعی
استاندارد	ISO / EN / NBR — N4
محدوده سایز	۳/۸×۱/۴" تا ۶×۵" (۱۰×۸ تا ۱۵۰×۱۲۵ mm)

جدول کامل ابعاد، مدل بدنه، وزن و کد فنی هر سایز در بخش «نقد و بررسی» همین صفحه موجود است.

برای استعلام قیمت روز، موجودی انبار و مشاوره خرید تبدیل ماسوره‌ای سیاه فیگور ۲۴۱:

📞 ۰۹۱۲۰۳۱۲۱۱۹ (تماس / واتس‌اپ / بله / روبیکا) | ☎️ ۰۲۱-۴۰۶۶۰۱۲۹

خلاصه: تبدیل ماسوره‌ای سیاه (بدون پوشش گالوانیزه)، فیگور ۲۴۱، اتصال رزوه‌ای چدن مالیبل با استاندارد ISO/EN/NBR N4، در ۳۳ سایز ترکیبی از ۱۰×۸ تا ۱۵۰×۱۲۵ میلی‌متر، برای کاهش قطر خط لوله بدون تعویض کامل اتصال. جدول کامل ابعاد، مدل بدنه و وزن هر سایز در ادامه آمده است.

تبدیل ماسوره‌ای سیاه توپی برزیل — فیگور ۲۴۱ | بررسی فنی و جدول کامل ابعاد

فیگور N4 / کد ۲۴۱ چدن مالیبل — نسخه سیاه (بدون گالوانیزه) استاندارد ISO / EN / NBR ۳۳ سایز ترکیبی

📄 کاتالوگ رسمی خط اتصالات توپی برزیل دانلود کاتالوگ PDF

تبدیل ماسوره‌ای سیاه چیست؟

تبدیل ماسوره‌ای سیاه (Reducing Bush، نسخه بدون گالوانیزه) یک اتصال رزوه‌ای دوسر با بدنه شش‌ضلعی است که برای کاهش قطر خط لوله در یک نقطه، بدون نیاز به تعویض کامل شیرآلات یا اتصالات موجود، استفاده می‌شود. این محصول از جنس چدن چکش‌خوار (مالیبل)، بدون پوشش زینک، ساخته شده و طبق استاندارد ISO / EN / NBR — طبقه‌بندی N4 تولید می‌شود؛ فیگور ۲۴۱ هم در نسخه سیاه و هم در نسخه گالوانیزه در دسترس است.

نشان تجاری TUPY (تولیدکننده بزرگ برزیلی اتصالات چدن مالیبل) روی تصاویر این کاتالوگ دیده می‌شود؛ این احتمالاً برند منشأ این خط است، اما تا تأیید رسمی توسط سایت یا تیم داخلی، به‌عنوان قطعیت روی صفحه محصول درج نشود.

مشخصات فنی و استاندارد

ویژگی	مقدار
نوع محصول	تبدیل ماسوره‌ای / بوش تبدیلی رزوه‌ای (Reducing Bush)
جنس بدنه	چدن چکش‌خوار / مالیبل (Malleable Cast Iron)
پوشش	سیاه — بدون گالوانیزه (نسخه گالوانیزه نیز موجود است)
استاندارد	ISO / EN / NBR — فیگور N4
محدوده سایز	۳/۸"×۱/۴" تا ۶"×۵" (۱۰×۸ تا ۱۵۰×۱۲۵ میلی‌متر)
مدل بدنه	سه پروفیل متفاوت (I / II / III) بسته به سایز، مطابق جدول

⚠️ جهت دقیق رزوه در دو سر و فشار کاری مجاز، در جدول عددی کاتالوگ ارسالی درج نشده است؛ پیش از انتشار نهایی روی صفحه محصول، با نقشه فنی یا واحد کارشناسی تأیید شود.

جدول کامل ابعاد، مدل، کد فنی و وزن — فیگور ۲۴۱ (نسخه سیاه)

سایز (اینچ)	سایز (mm)	کد محصول	مدل	a	b	z	s	وزن سیاه (kg)	وزن گالوانیزه (kg)
۳/۸×۱/۴"	10×8	1201023	I	20	-	10	19	0.016	0.017
۱/۲×۱/۴"	15×8	1201025	II	24	-	14	22	0.034	0.034
۱/۲×۳/۸"	15×10	1201026	I	24	-	14	22	0.025	0.026
۳/۴×۱/۴"	20×8	1201027	II	26	-	16	30	0.069	0.072
۳/۴×۳/۸"	20×10	1201028	I	26	-	16	30	0.061	0.060
۳/۴×۱/۲"	20×15	1201029	II	26	-	13	30	0.050	0.051
۱×۳/۸"	25×10	1201031	II	29	-	19	36	0.106	0.112
۱×۱/۲"	25×15	1201032	II	29	-	16	36	0.097	0.099
۱×۳/۴"	25×20	1201033	II	29	-	14	36	0.084	0.085
۱.۱/۴×۱/۲"	32×15	1201035	II	31	-	18	46	0.193	0.200
۱.۱/۴×۳/۴"	32×20	1201036	II	31	-	16	46	0.177	0.178
۱.۱/۴×۱"	32×25	1201037	II	31	-	14	46	0.142	0.145
۱.۱/۲×۱/۲"	40×15	1201039	II	31	-	18	50	0.249	0.255
۱.۱/۲×۳/۴"	40×20	1201040	II	31	-	16	50	0.232	0.236
۱.۱/۲×۱"	40×25	1201041	II	31	-	14	50	0.203	0.208
۱.۱/۲×۱.۱/۴"	40×32	1201042	II	31	-	12	50	0.129	0.133
۲×۱/۲"	50×15	1201043	III	35	48	35	65	0.390	0.412
۲×۳/۴"	50×20	1201044	III	35	48	33	65	0.381	0.389
۲×۱"	50×25	1201045	II	35	-	18	65	0.412	0.417
۲×۱.۱/۴"	50×32	1201046	II	35	-	16	65	0.343	0.349
۲×۱.۱/۲"	50×40	1201047	II	35	-	16	65	0.288	0.298
۲.۱/۲×۱"	65×25	1201048	III	40	54	37	80	0.609	0.622
۲.۱/۲×۱.۱/۴"	65×32	1201049	III	40	54	35	80	0.638	0.644
۲.۱/۲×۱.۱/۲"	65×40	1201050	II	40	-	21	80	0.580	0.589
۲.۱/۲×۲"	65×50	1201051	II	40	-	16	80	0.479	0.478
۳×۱.۱/۲"	80×40	1201054	III	44	59	40	95	0.876	0.921
۳×۲"	80×50	1201055	III	44	-	20	95	0.955	0.938
۳×۲.۱/۲"	80×65	1201056	III	44	-	17	95	0.581	0.626
۴×۲"	100×50	1201058	III	51	69	45	120	1.670	1.711
۴×۲.۱/۲"	100×65	1201059	III	51	69	42	120	1.575	1.629
۴×۳"	100×80	1201060	II	51	-	21	120	1.448	1.328
۵×۴"	125×100	1201066	II	57	-	18	145	2.063	2.080
۶×۴"	150×100	1201071	III	58	87	47	175	3.794	3.748
۶×۵"	150×125	1201072	II	58	-	15	175	2.737	2.749

a: طول کلی بدنه؛ b: طول بخش دوم بدنه (فقط مدل III)؛ z: عمق رزوه‌شونده در سمت کوچک‌تر؛ s: اندازه آچارخور شش‌ضلعی. اعداد مستقیماً از جدول فنی کاتالوگ رسمی برداشته شده‌اند.

کاربردها

تبدیل ماسوره‌ای سیاه معمولاً در خطوطی به‌کار می‌رود که پوشش گالوانیزه ضرورتی ندارد یا طبق آیین‌نامه توصیه نمی‌شود — برای نمونه در برخی استانداردهای لوله‌کشی گاز، نسخه سیاه ترجیح داده می‌شود. با این حال، تطابق دقیق با آیین‌نامه محلی باید پیش از خرید و نصب با کارشناس فنی بررسی شود. به‌طور عمومی، این رده در خطوط آب و هوای فشرده تأسیساتی نیز کاربرد دارد؛ کاتالوگ ارسالی فهرست کاربرد رسمی جداگانه‌ای اعلام نکرده است.

مزایا و محدودیت‌ها

مزایا	نکات قابل‌توجه
بدون پوشش زینک — مناسب کاربردهایی که گالوانیزه توصیه نمی‌شود	در محیط مرطوب، مقاومت خوردگی سطحی کمتر از نسخه گالوانیزه است
کاهش قطر خط بدون تعویض کامل شیرآلات یا لوله موجود	در برخی سایزها مدل بدنه (I/II/III) متفاوت است؛ کد فنی دقیق را هنگام سفارش چک کنید
بدنه شش‌ضلعی، نصب و باز کردن آسان با آچار استاندارد	در تبدیل‌های با اختلاف سایز زیاد، افت فشار موضعی را در محاسبات لحاظ کنید

سؤالات متداول

تفاوت نسخه سیاه با نسخه گالوانیزه همین تبدیل چیست؟: جنس بدنه یکسان (چدن مالیبل) است؛ تنها تفاوت، وجود یا نبود پوشش گالوانیزه گرم روی سطح قطعه است که روی وزن نهایی هم اثر جزئی می‌گذارد (طبق جدول کاتالوگ).
تبدیل ماسوره‌ای سیاه برای خط گاز مناسب است؟: در بسیاری از آیین‌نامه‌ها نسخه سیاه برای گاز ترجیح داده می‌شود، اما تأیید نهایی باید بر اساس استاندارد و آیین‌نامه محلی و با نظر کارشناس صورت گیرد.
حداکثر فشار کاری این اتصال چقدر است؟: عدد فشار کاری در کاتالوگ ارسالی درج نشده؛ برای کاربردهای حساس، پیش از خرید با کارشناسان گسترش صنعت نوین تماس بگیرید.

محصولات مرتبط

برای استعلام قیمت، موجودی انبار و خرید عمده تبدیل ماسوره‌ای سیاه فیگور ۲۴۱، با گسترش صنعت نوین تماس بگیرید:
