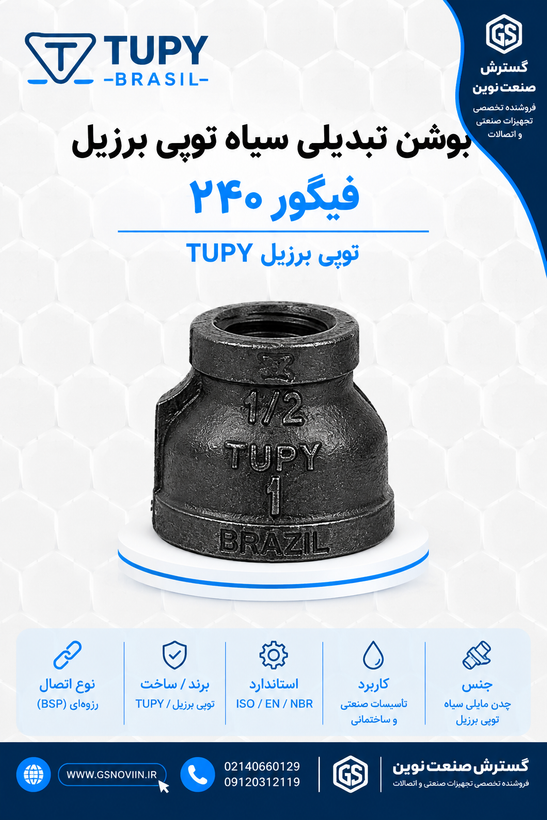

بوشن تبدیلی سیاه توپی برزیل فیگور ۲۴۰
برند: توپی برزیل
انواع سایز ها به اینچ
خلاصه: بوشن تبدیلی سیاه (بدون پوشش گالوانیزه)، فیگور ۲۴۰، اتصال رزوه‌ای دوسر چدن مالیبل با استاندارد ISO/EN/NBR M2، در ۲۶ سایز ترکیبی از ۱۰×۸ تا ۱۰۰×۸۰ میلی‌متر، برای اتصال مستقیم دو لوله با قطر متفاوت. جدول کامل ابعاد و وزن هر سایز در ادامه آمده است.
بوشن تبدیلی سیاه توپی برزیل — فیگور ۲۴۰ | بررسی فنی و جدول کامل ابعاد
فیگور M2 / کد ۲۴۰ چدن مالیبل — نسخه سیاه (بدون گالوانیزه) استاندارد ISO / EN / NBR ۲۶ سایز ترکیبی
📄 کاتالوگ رسمی خط اتصالات توپی برزیل (TUPY) دانلود کاتالوگ PDF
بوشن تبدیلی سیاه چیست؟
بوشن تبدیلی (Reducing Socket) یک اتصال رزوه‌ای دوسر مادگی است که برای وصل کردن مستقیم دو لوله با قطر متفاوت در یک راستا استفاده میشود — بدون تغییر مسیر و بدون نیاز به دو اتصال جداگانه. فیگور ۲۴۰ در این خط محصول، از جنس چدن چکش‌خوار (مالیبل) ساخته شده و طبق استاندارد ISO / EN / NBR — طبقه‌بندی M2 تولید میشود. برند این خط، TUPY (تولیدکننده بزرگ برزیلی اتصالات چدن مالیبل) است. نسخه سیاه همان قطعه بدون پوشش گالوانیزه گرم است؛ نسخه گالوانیزه هم با همین کدهای فنی و وزن متفاوت در دسترس است.
مشخصات فنی و استاندارد
| ویژگی | مقدار |
|---|---|
| نوع محصول | بوشن تبدیلی (Reducing Socket) رزوه‌ای، هر دو سر مادگی |
| جنس بدنه | چدن چکش‌خوار / مالیبل (Malleable Cast Iron) |
| پوشش | سیاه — بدون گالوانیزه (نسخه گالوانیزه نیز موجود است) |
| برند | TUPY (برزیل) |
| استاندارد | ISO / EN / NBR — فیگور M2 |
| محدوده سایز | ۳/۸"×۱/۴" تا ۴"×۳" (۱۰×۸ تا ۱۰۰×۸۰ میلی‌متر) |
⚠️ نوع دقیق رزوه و فشار کاری مجاز در جدول عددی کاتالوگ ارسالی درج نشده است؛ پیش از انتشار نهایی روی صفحه محصول، با دیتاشیت رسمی یا واحد فنی تأیید شود.
جدول کامل ابعاد، کد فنی و وزن — فیگور ۲۴۰ (نسخه سیاه)
| سایز (اینچ) | سایز (mm) | کد محصول | a (mm) | z2 (mm) | وزن سیاه (kg) | وزن گالوانیزه (kg) |
|---|---|---|---|---|---|---|
| ۳/۸×۱/۴" | 10×8 | 1232023 | 30 | 10 | 0.033 | 0.034 |
| ۱/۲×۱/۴" | 15×8 | 1232025 | 36 | 13 | 0.049 | 0.052 |
| ۱/۲×۳/۸" | 15×10 | 1232026 | 36 | 13 | 0.054 | 0.056 |
| ۳/۴×۳/۸" | 20×10 | 1232028 | 39 | 14 | 0.074 | 0.076 |
| ۳/۴×۱/۲" | 20×15 | 1232029 | 39 | 11 | 0.090 | 0.093 |
| ۱×۳/۸" | 25×10 | 1232031 | 45 | 18 | 0.115 | 0.120 |
| ۱×۱/۲" | 25×15 | 1232032 | 45 | 15 | 0.127 | 0.134 |
| ۱×۳/۴" | 25×20 | 1232033 | 45 | 13 | 0.152 | 0.143 |
| ۱.۱/۴×۱/۲" | 32×15 | 1232035 | 50 | 18 | 0.208 | 0.237 |
| ۱.۱/۴×۳/۴" | 32×20 | 1232036 | 50 | 16 | 0.186 | 0.198 |
| ۱.۱/۴×۱" | 32×25 | 1232037 | 50 | 14 | 0.216 | 0.218 |
| ۱.۱/۲×۳/۴" | 40×20 | 1232040 | 55 | 21 | 0.239 | 0.248 |
| ۱.۱/۲×۱" | 40×25 | 1232041 | 55 | 19 | 0.252 | 0.256 |
| ۱.۱/۲×۱.۱/۴" | 40×32 | 1232042 | 55 | 17 | 0.253 | 0.260 |
| ۲×۱" | 50×25 | 1232045 | 65 | 24 | 0.359 | 0.369 |
| ۲×۱.۱/۴" | 50×32 | 1232046 | 65 | 22 | 0.372 | 0.383 |
| ۲×۱.۱/۲" | 50×40 | 1232047 | 65 | 22 | 0.374 | 0.390 |
| ۲.۱/۲×۱.۱/۴" | 65×32 | 1232049 | 74 | 28 | 0.537 | 0.551 |
| ۲.۱/۲×۱.۱/۲" | 65×40 | 1232050 | 74 | 28 | 0.554 | 0.581 |
| ۲.۱/۲×۲" | 65×50 | 1232051 | 74 | 23 | 0.592 | 0.608 |
| ۳×۱.۱/۲" | 80×40 | 1232054 | 80 | 31 | 0.763 | 0.795 |
| ۳×۲" | 80×50 | 1232055 | 80 | 26 | 0.885 | 0.912 |
| ۳×۲.۱/۲" | 80×65 | 1232056 | 80 | 23 | 0.815 | 0.875 |
| ۴×۲" | 100×50 | 1232058 | 94 | 34 | 1.330 | 1.344 |
| ۴×۲.۱/۲" | 100×65 | 1232059 | 94 | 31 | 1.448 | 1.434 |
| ۴×۳" | 100×80 | 1232060 | 94 | 28 | 1.570 | 1.611 |
a: طول کلی بدنه؛ z2: عمق رزوه‌شونده در سمت کوچک‌تر. اعداد مستقیماً از جدول فنی کاتالوگ رسمی TUPY برداشته شده‌اند.
کاربردها
بوشن تبدیلی سیاه معمولاً در خطوط راست لوله به‌کار می‌رود که باید در یک نقطه قطر لوله کاهش یابد — بدون نیاز به دو زانو یا اتصال اضافه. کاربرد عمومی آن در خطوط آب و هوای فشرده تأسیساتی است؛ برای کاربردهای خاص (مانند گاز)، انطباق با آیین‌نامه محلی باید پیش از نصب بررسی شود. کاتالوگ ارسالی فهرست کاربرد رسمی جداگانه‌ای اعلام نکرده است.
مزایا و محدودیت‌ها
| مزایا | نکات قابل‌توجه |
|---|---|
| اتصال مستقیم و ساده دو لوله هم‌راستا با قطر متفاوت | در محیط مرطوب، مقاومت خوردگی سطحی کمتر از نسخه گالوانیزه است |
| بدنه چدن مالیبل، مقاوم در برابر ضربه و فشار نصب | وزن نهایی در سایزهای بزرگ (۳ اینچ به بالا) قابل توجه است |
| نصب ساده با رزوه استاندارد، بدون نیاز به جوش | هر دو سر مادگی هستند — برای اتصال به سر رزوه‌شده لوله مناسب است |
سؤالات متداول
- تفاوت بوشن تبدیلی (۲۴۰) با تبدیل ماسورهای (۲۴۱) چیست؟
- هر دو برای کاهش قطر خط استفاده می‌شوند؛ بوشن تبدیلی (۲۴۰) اتصال دوسر مادگی برای وصل مستقیم دو لوله است، در حالی که تبدیل ماسورهای (۲۴۱) بدنه ششضلعی با آچارخور دارد و برای پیچیدن داخل یک اتصال دیگر طراحی شده.
- آیا نسخه گالوانیزه هم موجود است؟
- بله، طبق جدول کاتالوگ، هر سایز هم در نسخه گالوانیزه و هم در نسخه سیاه با وزن مشخصشده تولید میشود.
- حداکثر فشار کاری این اتصال چقدر است؟
- عدد فشار کاری در کاتالوگ ارسالی درج نشده؛ برای کاربردهای حساس، پیش از خرید با کارشناسان گسترش صنعت نوین تماس بگیرید.
