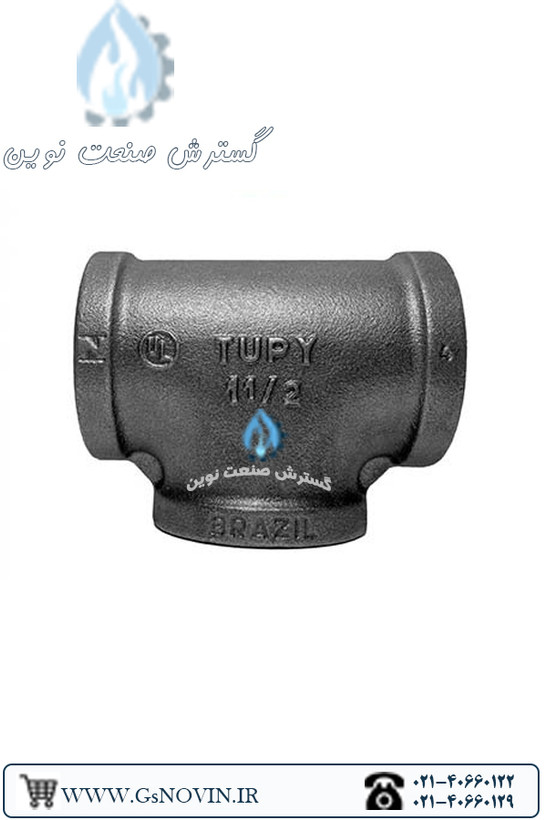

سه‌راهی تبدیلی سیاه TUPY برزیل — فیگور ۱۳۰R

انشعاب‌گیری با سایز کوچک‌تر، بدون تبدیل جداگانه؛ در ۳۲ سایز ترکیبی، با تأییدیه‌های بین‌المللی UL/FM/DVGW، آماده ارسال از گسترش صنعت نوین.

چرا این سه‌راهی تبدیلی؟

حذف یک اتصال و یک رزوه اضافه در مقایسه با سه‌راهی مساوی + تبدیل جداگانه
بدنه چدن مالیبل اصل TUPY برزیل، با استاندارد بین‌المللی EN 10242 / ISO 49
رزوه BSP دقیق روی هر سه دهانه، فشار کاری تا ۲۵ بار
پوشش سیاه — بدون گالوانیزه؛ نسخه گالوانیزه هم به‌صورت جداگانه موجود است
تأییدیه‌های بین‌المللی UL Listed، FM Approved، DVGW برای این خانواده محصول

مناسب برای چه کسانی؟

👷‍♂️ مهندس و طراح تأسیسات

جدول کامل ۳۲ سایز ترکیبی با ابعاد دقیق a/b/z1/z2 برای محاسبه صحیح در نقشه و اسپک پروژه.

🔧 نصاب و پیمانکار

یک قطعه به‌جای دو قطعه — نصب سریع‌تر و کاهش نقاط احتمالی نشتی روی خط.

🛒 خریدار و انباردار پروژه

محصول اصل برند TUPY برزیل با تأییدیه‌های بین‌المللی، مناسب پروژه‌های استاندارد و صادراتی.

مشخصات کلیدی

ویژگی	مقدار
برند	TUPY — برزیل
جنس	چدن مالیبل — نسخه سیاه
رزوه	BSP (ISO 7-1)
استاندارد	EN 10242 / ISO 49
فشار کاری	۲۵ بار (۲۰- تا ۱۲۰+ درجه سانتی‌گراد)
محدوده سایز	۳/۸×۱/۴" تا ۴×۳" (۳۲ سایز ترکیبی)

جدول کامل ابعاد و وزن هر سایز در بخش «نقد و بررسی» همین صفحه موجود است.

برای استعلام قیمت روز، موجودی انبار و مشاوره خرید سه‌راهی تبدیلی سیاه فیگور ۱۳۰R:

📞 ۰۹۱۲۰۳۱۲۱۱۹ (تماس / واتس‌اپ / بله / روبیکا) | ☎️ ۰۲۱-۴۰۶۶۰۱۲۹

خلاصه: سه‌راهی تبدیلی سیاه (Reducing Tee) TUPY برزیل، فیگور ۱۳۰R، اتصال رزوه‌ای چدن مالیبل با استاندارد EN 10242 / ISO 49، رزوه BSP، فشار کاری مجاز ۲۵ بار در محدوده دمایی ۲۰- تا ۱۲۰+ درجه سانتی‌گراد، در ۳۲ سایز ترکیبی از ۱۰×۸ تا ۱۰۰×۸۰ میلی‌متر. برخلاف سه‌راهی مساوی (فیگور ۱۳۰)، دهانه انشعاب این مدل کوچک‌تر از دو سر اصلی خط است و نیاز به تبدیل جداگانه را حذف می‌کند.

سه‌راهی تبدیلی سیاه توپی برزیل (TUPY) — فیگور ۱۳۰R | بررسی فنی و جدول کامل ابعاد

فیگور ۱۳۰R چدن مالیبل — نسخه سیاه استاندارد EN 10242 / ISO 49 رزوه BSP (ISO 7-1) فشار کاری ۲۵ بار

📄 کاتالوگ رسمی خط اتصالات TUPY برزیل (توپی برزیل) دانلود کاتالوگ PDF

سه‌راهی تبدیلی چیست؟

سه‌راهی تبدیلی (Reducing Tee) یک اتصال رزوه‌ای سه‌دهانه است که در آن دهانه انشعاب (شاخه ۹۰ درجه) قطر کوچک‌تری نسبت به دو سر اصلی خط لوله دارد. این طراحی نیاز به نصب جداگانه یک بوشن یا تبدیل بعد از سه‌راهی مساوی را از بین می‌برد و در فضاهای تأسیساتی فشرده، یک اتصال و یک رزوه کمتر یعنی یک نقطه نشتی احتمالی کمتر. فیگور ۱۳۰R نسخه TUPY برزیل این محصول، از جنس چدن چکش‌خوار (مالیبل) با رزوه BSP روی هر سه دهانه ساخته می‌شود و طبق استاندارد EN 10242 / ISO 49 (معادل برزیلی: ABNT NBR 6943) تولید می‌شود. نسخه‌ای که در این صفحه بررسی شده، نسخه سیاه (بدون پوشش گالوانیزه) است.

✅ برند این خط محصول به‌طور رسمی TUPY (برزیل) تأیید شده است (بر اساس پنل مدیریت سایت). مشخصات فنی این صفحه — رزوه BSP، استاندارد EN 10242/ISO 49، فشار کاری ۲۵ بار، محدوده دما ۲۰- تا ۱۲۰+ درجه — مستقیماً از کاتالوگ رسمی TUPY برزیل (از طریق نماینده رسمی TUPY) برداشته شده، چون کاتالوگ محلی این فیگور خاص در دسترس نبود.

مشخصات فنی و استاندارد

ویژگی	مقدار
نوع محصول	سه‌راهی تبدیلی (Reducing Tee) رزوه‌ای
برند	TUPY — برزیل
جنس بدنه	چدن چکش‌خوار / مالیبل (Malleable Cast Iron)
پوشش	سیاه — بدون گالوانیزه (نسخه گالوانیزه نیز موجود است)
استاندارد	EN 10242 / ISO 49 (معادل ABNT NBR 6943)
نوع رزوه	BSP طبق ISO 7-1 (رزوه نری مخروطی)
فشار کاری مجاز	۲۵ بار، در محدوده دمایی ۲۰- تا ۱۲۰+ درجه سانتی‌گراد
محدوده سایز	۳/۸×۱/۴" تا ۴×۳" (۱۰×۸ تا ۱۰۰×۸۰ میلی‌متر) — ۳۲ سایز ترکیبی

جدول کامل ابعاد و وزن — فیگور ۱۳۰R

سایز (اینچ)	سایز (mm)	a	b	z1	z2	وزن سیاه (kg)	وزن گالوانیزه (kg)
۳/۸×۱/۴"	10×8	23	23	13	13	0.064	0.065
۱/۲×۱/۴"	15×8	24	24	11	14	0.083	0.087
۱/۲×۳/۸"	15×10	26	26	13	16	0.095	0.100
۳/۴×۳/۸"	20×10	28	28	13	18	0.077	0.080
۳/۴×۱/۲"	20×15	30	31	15	18	0.168	0.181
۱×۳/۸"	25×10	30	32	13	22	0.189	0.196
۱×۱/۲"	25×15	32	34	15	21	0.282	0.288
۱×۳/۴"	25×20	35	36	18	21	0.236	0.246
۱.۱/۴×۱/۲"	32×15	34	38	15	25	0.287	0.307
۱.۱/۴×۳/۴"	32×20	36	41	17	26	0.327	0.334
۱.۱/۴×۱"	32×25	40	42	21	25	0.346	0.372
۱.۱/۲×۱/۲"	40×15	36	42	17	29	0.355	0.369
۱.۱/۲×۳/۴"	40×20	38	44	19	29	0.481	0.503
۱.۱/۲×۱"	40×25	42	46	23	29	0.429	0.449
۱.۱/۲×۱.۱/۴"	40×32	46	48	27	29	0.512	0.555
۲×۱/۲"	50×15	38	48	14	35	0.522	0.536
۲×۳/۴"	50×20	40	50	16	35	0.565	0.587
۲×۱"	50×25	44	52	20	35	0.635	0.680
۲×۱.۱/۴"	50×32	48	54	24	35	0.681	0.729
۲×۱.۱/۲"	50×40	52	55	28	36	0.751	0.772
۲.۱/۲×۱"	65×25	47	60	20	43	0.812	0.832
۲.۱/۲×۱.۱/۴"	65×32	52	62	25	43	0.915	0.927
۲.۱/۲×۱.۱/۲"	65×40	55	63	28	44	0.947	1.032
۲.۱/۲×۲"	65×50	61	66	34	42	1.081	1.173
۳×۱"	80×25	51	67	21	50	1.246	1.199
۳×۱.۱/۴"	80×32	55	70	25	51	1.261	1.303
۳×۱.۱/۲"	80×40	58	71	28	52	1.468	1.509
۳×۲"	80×50	64	73	34	49	1.418	1.716
۳×۲.۱/۲"	80×65	72	76	42	49	1.864	1.725
۴×۲"	100×50	70	86	34	62	2.404	2.454
۴×۲.۱/۲"	100×65	78	90	36	62	2.642	2.692
۴×۳"	100×80	84	92	48	62	3.017	3.107

a، b: طول بازوهای اصلی؛ z1، z2: عمق رزوه‌شونده در دهانه اصلی و دهانه انشعاب. منبع اعداد: کاتالوگ رسمی TUPY Brazil (نسخه BSP).

کاربردها

سه‌راهی تبدیلی در نقاطی از خط لوله به‌کار می‌رود که باید یک انشعاب با قطر کوچک‌تر از خط اصلی گرفته شود — مثل انشعاب شاخه مصرف‌کننده از خط توزیع اصلی آب یا هوای فشرده. طبق تأییدیه‌های بین‌المللی این رده محصول (UL / FM / DVGW)، این خانواده اتصالات در شبکه‌های آب، هوای فشرده، آتش‌نشانی و گاز نیز کاربرد دارد؛ با این حال، تطابق دقیق با آیین‌نامه و استاندارد ملی مربوطه، به‌ویژه برای گاز، باید پیش از نصب با کارشناس یا مرجع رسمی محلی بررسی شود.

سه‌راهی تبدیلی (۱۳۰R) در مقابل سه‌راهی مساوی (۱۳۰)

در سه‌راهی مساوی فیگور ۱۳۰، هر سه دهانه هم‌سایز هستند. در سه‌راهی تبدیلی فیگور ۱۳۰R، دهانه انشعاب کوچک‌تر از دو سر اصلی خط است، بنابراین برای اتصال مستقیم یک شاخه با سایز کوچک‌تر، نیازی به بوشن یا تبدیل اضافه نیست — یک اتصال و یک رزوه کمتر نسبت به ترکیب «سه‌راهی مساوی + تبدیل».

سؤالات متداول

تفاوت نسخه سیاه با نسخه گالوانیزه این محصول چیست؟: جنس بدنه یکسان است؛ تفاوت فقط در وجود یا نبود پوشش گالوانیزه گرم روی سطح است، که روی وزن نهایی هر سایز هم اثر جزئی می‌گذارد (طبق جدول بالا).
رزوه این محصول BSP است یا NPT؟: رزوه این نسخه BSP طبق ISO 7-1 است. رزوه BSP با NPT قابل جایگزینی نیست و بستن این دو روی هم باعث نشتی می‌شود؛ در صورت نیاز به NPT باید نسخه مخصوص NPT همین برند سفارش داده شود.
حداکثر فشار و دمای کاری این اتصال چقدر است؟: طبق کاتالوگ رسمی TUPY، فشار کاری مجاز ۲۵ بار در محدوده دمایی ۲۰- تا ۱۲۰+ درجه سانتی‌گراد است. خارج از این بازه، باید جدول فشار-دمای کاتالوگ رسمی بررسی شود.
آیا این محصول تأییدیه بین‌المللی دارد؟: خانواده محصول TUPY BSP دارای تأییدیه‌های UL Listed، FM Approved، DVGW، ISO و ABNT است؛ تأییدیه دقیق هر سایز باید در سفارش پروژه‌ای با فروشنده تأیید شود.
