دستهبندی: اتصالات لوله و تجهیزات صنعتی
برند:توپی (TUPY) - برزیل
نوع محصول:زانو تبدیلی سیاه (Reducing Elbow)
فیگور:90R
جنس بدنه:چدن چکشخوار (مالیبل)

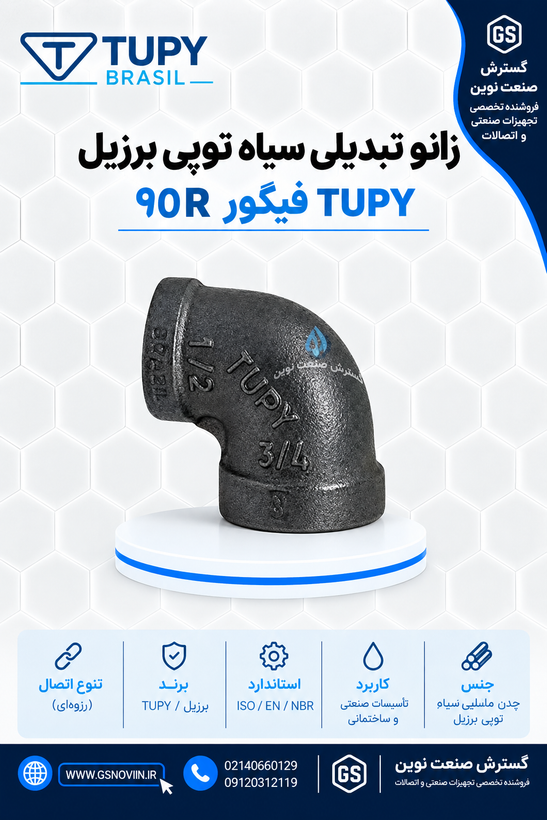

زانو تبدیلی سیاه توپی برزیل TUPY فیگور 90R
برند: توپی برزیل
انواع سایز ها به اینچ
خلاصه: زانو تبدیلی سیاه (Reducing Elbow) برند TUPY برزیل، فیگور 90R، اتصال رزوهای چدن مالیبل با استاندارد ISO/EN/NBR A1، در ۱۴ سایز ترکیبی از ۱۰×۸ تا ۶۵×۵۰ میلیمتر، برای تغییر مسیر ۹۰ درجه همراه با کاهش قطر در یک قطعه واحد. جدول کامل ابعاد، کد فنی و وزن هر سایز، مشخصات رزوه و فشار کاری در ادامه آمده است.
زانو تبدیلی سیاه توپی برزیل TUPY — فیگور 90R | بررسی فنی و جدول کامل ابعاد
برند TUPY (برزیل) فیگور A1 / کد 90R چدن مالیبل — نسخه سیاه استاندارد ISO/EN10242/NBR ۱۴ سایز ترکیبی
📄 کاتالوگ رسمی خط اتصالات TUPY توپی برزیل دانلود کاتالوگ PDF
زانو تبدیلی سیاه چیست؟
زانو تبدیلی (Reducing Elbow) اتصالی است که همزمان دو کار انجام میدهد: تغییر مسیر خط لوله بهاندازه ۹۰ درجه، و کاهش قطر بین دو سر اتصال — بدون نیاز به استفاده از یک بوشن تبدیلی جداگانه. فیگور 90R در خط تولید برند برزیلی TUPY (بزرگترین تولیدکننده جهانی اتصالات چدن مالیبل)، از جنس چدن چکشخوار ساخته شده و طبق استاندارد ISO / EN 10242 / NBR — طبقهبندی A1 تولید میشود. نسخه سیاه همان قطعه بدون پوشش گالوانیزه گرم است.
مشخصات فنی و استاندارد
| ویژگی | مقدار |
|---|---|
| برند | TUPY — برزیل |
| نوع محصول | زانو تبدیلی (Reducing Elbow 90°) رزوهای |
| جنس بدنه | چدن چکشخوار / مالیبل (Malleable Cast Iron) |
| پوشش | سیاه — بدون گالوانیزه (نسخه گالوانیزه نیز موجود است) |
| استاندارد | ISO 49 / EN 10242 / NBR 6943 — فیگور A1 |
| نوع رزوه | BSP طبق ISO 7-1 |
| فشار کاری مجاز | حداکثر ۲۵ بار |
| محدوده دما | −۲۰ تا ۱۲۰ درجه سانتیگراد |
| محدوده سایز | ۳/۸×۱/۴ اینچ تا ۲.۱/۲×۲ اینچ (۱۰×۸ تا ۶۵×۵۰ میلیمتر) |
ℹ️ رزوه BSP، فشار کاری ۲۵ بار و محدوده دمای −۲۰ تا ۱۲۰°C بر اساس کاتالوگ رسمی BSP برند TUPY برزیل برای کل خط اتصالات مالیبل این برند ذکر شده است؛ کد فنی داخلی سایت (کد محصول اختصاصی گسترش صنعت نوین) برای این آیتم هنوز در دسترس نبود — پیش از انتشار نهایی، کد محصول سایت باید تکمیل شود.
جدول کامل ابعاد، کد فنی و وزن — فیگور 90R (نسخه سیاه)
| سایز (اینچ) | سایز (mm) | کد محصول | a | b | z1 | z2 | وزن سیاه (kg) | وزن گالوانیزه (kg) |
|---|---|---|---|---|---|---|---|---|
| ۳/۸×۱/۴" | 10×8 | 1208023 | 23 | 23 | 13 | 13 | 0.042 | 0.045 |
| ۱/۲×۱/۴" | 15×8 | 1208025 | 25 | 25 | 12 | 15 | 0.060 | 0.063 |
| ۱/۲×۳/۸" | 15×10 | 1208026 | 26 | 26 | 13 | 16 | 0.065 | 0.067 |
| ۳/۴×۳/۸" | 20×10 | 1208028 | 28 | 28 | 13 | 18 | 0.091 | 0.093 |
| ۳/۴×۱/۲" | 20×15 | 1208029 | 30 | 31 | 15 | 18 | 0.108 | 0.113 |
| ۱×۱/۲" | 25×15 | 1208032 | 32 | 34 | 15 | 21 | 0.134 | 0.139 |
| ۱×۳/۴" | 25×20 | 1208033 | 35 | 36 | 18 | 21 | 0.170 | 0.182 |
| ۱.۱/۴×۳/۴" | 32×20 | 1208036 | 34 | 39 | 15 | 26 | 0.215 | 0.224 |
| ۱.۱/۴×۱" | 32×25 | 1208037 | 36 | 41 | 17 | 26 | 0.277 | 0.289 |
| ۱.۱/۲×۳/۴" | 40×20 | 1208040 | 40 | 42 | 21 | 25 | 0.282 | 0.294 |
| ۱.۱/۲×۱" | 40×25 | 1208041 | 39 | 44 | 20 | 29 | 0.330 | 0.340 |
| ۱.۱/۲×۱.۱/۴" | 40×32 | 1208042 | 42 | 46 | 23 | 29 | 0.390 | 0.405 |
| ۲×۱.۱/۲" | 50×40 | 1208047 | 46 | 48 | 27 | 29 | 0.513 | 0.531 |
| ۲.۱/۲×۲" | 65×50 | 1208051 | 52 | 56 | 28 | 36 | 0.912 | 0.922 |
a: طول بازوی سر بزرگتر؛ b: طول بازوی سر کوچکتر؛ z1: عمق رزوهشونده سر بزرگتر؛ z2: عمق رزوهشونده سر کوچکتر. اعداد مستقیماً از جدول فنی کاتالوگ رسمی برداشته شدهاند.
تفاوت با محصولات مشابه
- زانو تبدیلی سیاه در برابر زانو ۹۰ درجه معمولی (فیگور ۹۰): زانوی معمولی هر دو سر همسایز دارد؛ زانو تبدیلی یک سرش کوچکتر است و نیاز به بوشن تبدیلی جداگانه را حذف میکند.
- نسخه سیاه در برابر نسخه گالوانیزه همین فیگور (90R): جنس و ابعاد یکسان است؛ تفاوت فقط در وجود یا نبود پوشش گالوانیزه گرم و بهتبع آن مقاومت خوردگی سطحی و وزن جزئی قطعه.
کاربردها
زانوی تبدیلی سیاه معمولاً در نقاطی از خط لوله بهکار میرود که همزمان با تغییر مسیر ۹۰ درجه، باید سایز خط هم کاهش یابد — برای نمونه قبل از اتصال شیرآلات یا انشعاب با قطر کوچکتر. نسخه سیاه (بدون گالوانیزه) در بسیاری از آییننامههای لولهکشی گاز نسبت به نسخه گالوانیزه ترجیح داده میشود؛ تطابق دقیق با آییننامه محلی باید پیش از نصب با کارشناس فنی بررسی شود. بهطور عمومی این رده در خطوط آب و هوای فشرده تأسیساتی نیز کاربرد دارد.
سازگاری
این اتصال با رزوه استاندارد BSP (ISO 7-1) با سایر اتصالات و لولههای رزوهشده مطابق همین استاندارد (رایج در بازار ایران) سازگار است. برای اطمینان از تطابق کامل رزوه با تجهیزات موجود، پیش از خرید سایز دقیق را با کارشناسان فنی گسترش صنعت نوین هماهنگ کنید.
سؤالات متداول
- تفاوت زانو تبدیلی با زانو معمولی بهاضافه بوشن تبدیلی چیست؟
- زانو تبدیلی هر دو عملکرد (تغییر مسیر + کاهش سایز) را در یک قطعه یکپارچه انجام میدهد؛ این یعنی یک اتصال کمتر، یک نقطه نشتی احتمالی کمتر و نصب سریعتر نسبت به استفاده از دو قطعه جداگانه.
- نسخه سیاه یا گالوانیزه؟ کدام را انتخاب کنم؟
- در محیطهای مرطوب یا بیرونی، نسخه گالوانیزه بهدلیل مقاومت بیشتر در برابر خوردگی توصیه میشود. نسخه سیاه معمولاً در خطوط داخلی یا مواردی که پوشش گالوانیزه توصیه/مجاز نیست (مانند برخی خطوط گاز طبق آییننامه محلی) انتخاب میشود.
- حداکثر فشار و دمای کاری این اتصال چقدر است؟
- طبق کاتالوگ رسمی برند TUPY، حداکثر فشار کاری ۲۵ بار و محدوده دما −۲۰ تا ۱۲۰ درجه سانتیگراد است.
محصولات مرتبط
برای استعلام قیمت، موجودی انبار و خرید عمده زانو تبدیلی سیاه فیگور 90R، با گسترش صنعت نوین تماس بگیرید:
📞 ۰۹۱۲۰۳۱۲۱۱۹ (تماس / واتساپ / بله / روبیکا) | ☎️ ۰۲۱-۴۰۶۶۰۱۲۹
