نام محصول:شیر فلکه کشویی زبانه فلزی (برنزی)
استاندارد طراحی:DIN 3352
فشار کار:PN16
طول فلنج تا فلنج:DIN 3202 F4
شیر کشویی زبانه برنزی PN16 وگ امید گلستان(چدن خاکستری)
Bronze Wedge Sliding Gate Valve PN16 — Cast Iron Body (GG25)
برند:وگ امید گلستان
انواع سایز ها به اینچ
مشخصات
نام محصول
شیر فلکه کشویی زبانه فلزی (برنزی)
استاندارد طراحی
DIN 3352
فشار کار
PN16
طول فلنج تا فلنج
DIN 3202 F4
بدنه و درپوش
چدن خاکستری GG25
زبانه و مهره چهارگوش
آلیاژ فسفر برنز
سیت (نشیمنگاه آببندی)
فسفر برنز CuSn5Pb20
ماردون (محور)
فولاد زنگنزن X20Cr13 (1.4021) – دنده رولینگ Tr-DIN103
سرفلکه
آلومینیوم دایکاست
مهره شش گوش
فولاد استاندارد DIN 931 با ۲ اورینگ NBR
واشر درپوش (کلاهک)
NBR یا EPDM
پوشش رنگ
پودری الکترواستاتیک مطابق DIN 30677
استاندارد سوراخکاری فلنج
DIN 2501 – EN1092 Part1
حداکثر دمای کاری
۷۰ درجه سانتیگراد (دمای بالاتر طبق سفارش)
کاربرد
آب آشامیدنی، آب صنعتی، تأسیسات
استاندارد تست هیدرواستاتیک
ISO 5208
توضیحات
⚓ شیر کشویی زبانه فلزی (برنز) PN16 | وگ امید گلستان – بدنه چدن خاکستری GG25
ساخت داخل، مطابق استاندارد ملی ایران و DIN آلمان | دارای نشان استاندارد اجباری ایران
استاندارد ملی ایران CE اروپا ISO 9001 DIN 3352 / DIN 3202 F4 ۵ سال گارانتی +۲۰ سال سابقه تولید
معرفی شیر کشویی زبانه فلزی وگ امید گلستان
شیر کشویی زبانه فلزی (برنز) PN16 وگ امید گلستان یکی از محصولات شناختهشده گروه شیرآلات صنعتی VOG – وگ امید گلستان است که برای قطع و وصل جریان در خطوط آب آشامیدنی، تأسیسات صنعتی و سیالات تا دمای ۷۰ درجه سانتیگراد طراحی شده است. بدنه و درپوش این شیر از جنس چدن خاکستری GG25 ساخته شده و زبانه و مهره چهارگوش آن از جنس فسفر برنز است که مقاومت بالایی در برابر خوردگی و سایش دارد. طراحی این محصول بر پایه استاندارد DIN 3352 و استاندارد ملی ایران 3363 انجام شده و طول فلنج تا فلنج آن مطابق DIN 3202 F4 است.
شرکت وگ امید گلستان با بیش از دو دهه سابقه در تولید شیرآلات صنعتی، دارای نشان استاندارد ملی ایران، گواهی CE اروپا، و استانداردهای ISO 9001، ISO 14001 و ISO 18001 از شرکت BCI است. این شیر برای استفاده در تأسیسات آبرسانی، آب و فاضلاب و کشاورزی مناسب بوده و توسط فروشگاه گسترش صنعت نوین با گارانتی و ضمانت اصالت کالا عرضه میشود.
⚓ محصولات اصل وگ امید گلستان دارای هولوگرام و پلاک برنجی مشخصات (V&M) روی بدنه هستند — هنگام خرید حتماً اصالت کالا را بررسی کنید.
مشخصات فنی شیر کشویی زبانه فلزی (برنز)
بدنه و درپوش: چدن خاکستری GG25
سرفلکه (هندویل): آلومینیوم دایکاست
مهره ششگوش: همراه با ۲ عدد اورینگ NBR
پیچها: فولاد استاندارد DIN 931
واشر درپوش (کلاهک): NBR یا EPDM
رینگ سیت آببندی: فسفر برنز (CuSn5Pb20)
زبانه و مهره چهارگوش: فسفر برنز
ماردون (محور) شیر: فولاد زنگنزن X20Cr13 / 1.4021
استاندارد دنده محور: رولینگ Tr-DIN 103
سوراخکاری فلنج: DIN 2501 – EN1092 Part1
پوشش رنگ: اپوکسی پودری الکترواستاتیک DIN 30677
تست هیدرواستاتیک: مطابق استاندارد ISO 5208
ویژگیها و مزایای این شیر کشویی
- بدنه چدن خاکستری با استحکام مکانیکی مناسب برای خطوط لوله فشار متوسط
- زبانه و سیت آببندی از فسفر برنز جهت افزایش عمر مفید و کاهش نشتی در بلندمدت
- پوشش رنگ اپوکسی پودری الکترواستاتیک مطابق DIN 30677 برای مقاومت در برابر خوردگی
- محور (ماردون) از فولاد زنگنزن با دنده رولینگ استاندارد Tr-DIN 103
- سوراخکاری فلنج مطابق استاندارد اروپایی EN1092 جهت تطابق با اکثر خطوط لوله استاندارد
- قابلیت ساخت و ارائه بر اساس سفارش برای دمای بالاتر از ۷۰ درجه سانتیگراد
کاربردهای شیر کشویی زبانه فلزی
- تأسیسات آب آشامیدنی و شبکههای توزیع آب شهری و روستایی
- خطوط انتقال آب صنعتی و کشاورزی
- سیالات تا دمای ۷۰ درجه سانتیگراد (برای دمای بالاتر، سفارش ویژه)
⚠️ توجه هنگام سفارش: طبق دستورالعمل رسمی شرکت وگ امید گلستان، حتماً در زمان ثبت سفارش، نوع کاربرد و درجه حرارت کارکرد شیر را مشخص نمایید تا محصول متناسب با شرایط بهرهبرداری شما ارسال شود.
جدول ابعاد و اندازهها (بر اساس کاتالوگ رسمی)
| سایز (اینچ) | وزن تقریبی (kg) | ارتفاع L | طول شیر F&F | قطر مرکز سوراخها K | تعداد سوراخها | قطر سوراخها |
|---|---|---|---|---|---|---|
| "1-1.2 | 9 | 310 | 140 | 110 | 4 | 18 |
| "2 | 11 | 310 | 150 | 125 | 4 | 18 |
| "2-1.2 | 13 | 335 | 170 | 145 | 4 | 18 |
| "3 | 17 | 370 | 180 | 160 | 8 | 18 |
| "4 | 25 | 420 | 190 | 180 | 8 | 18 |
| "5 | 32 | 500 | 200 | 210 | 8 | 18 |
| "6 | 40 | 550 | 210 | 240 | 8 | 22 |
| "8 | 63 | 650 | 230 | 295 | 8 | 22 |
| "10 | 106 | 880 | 250 | 350 | 12 | 22 |
| "12 | 148 | 955 | 270 | 410 | 12 | 26 |
استانداردها و گواهینامهها
- نشان استاندارد ملی ایران (پروانه کاربرد علامت استاندارد اجباری)
- استاندارد طراحی: DIN 3352 | ملی ایران استاندارد شماره 3363
- سوراخکاری فلنج: DIN 2501 – EN 1092
- پوشش رنگ: DIN 30677
- تست هیدرواستاتیک: ISO 5208
- گواهی CE از British Certifications Inc. و ISO 9001 / 14001 / 18001 از BCI
دانلود کاتالوگ رسمی و ادامه توضیحات فنی
برای مشاهده کامل مشخصات فنی، جداول ابعاد سایر مدلها و راهنمای انتخاب شیرآلات وگ امید گلستان، کاتالوگ رسمی شرکت را مطالعه کنید:
سوالات متداول
شیر کشویی زبانه فلزی برنزی وگ امید گلستان تا چه دمایی قابل استفاده است؟
طبق کاتالوگ رسمی سازنده، این شیر برای آب و سیالات تا دمای ۷۰ درجه سانتیگراد مناسب است؛ برای دمای بالاتر باید در زمان سفارش اعلام شود تا محصول متناسب تأمین گردد.
بدنه و زبانه این شیر از چه جنسی ساخته شده است؟
بدنه و درپوش از چدن خاکستری GG25 و زبانه بههمراه مهره چهارگوش از فسفر برنز است.
این محصول در چه فشارها و سایزهایی موجود است؟
در کلاس فشار PN10 و PN16 و سایزهای "2 تا "12 (بر اساس جدول ابعاد کاتالوگ) تولید میشود.
سایر محصولات وگ امید گلستان در گسترش صنعت نوین
نقد و بررسی
نقد و بررسی تخصصی
شیر فلکه کشویی زبانه برنزی PN16 وگ امید گلستان — بررسی فنی
معروف به شیر کشویی زبانه فلزی، Valve Slide the Metal Tab و شیر کشویی چدن خاکستری با زبانه فسفر برنز در بازار شیرآلات صنعتی
صفحه اول کاتالوگ — معرفی، مشخصات و موارد استفاده

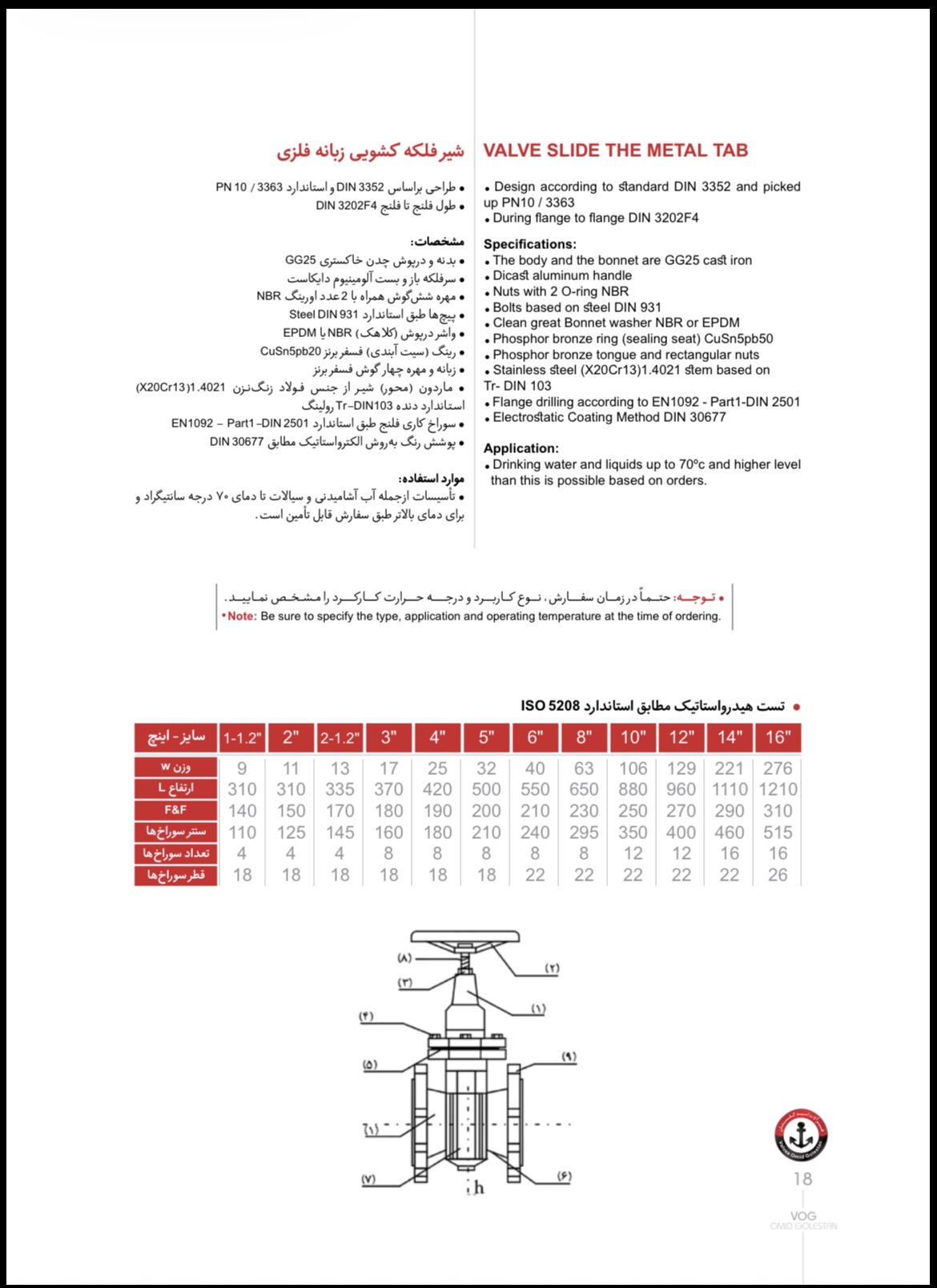

صفحه دوم کاتالوگ — جدول کامل ابعاد و وزن، نقشه انفجاری
فشار کاریPN 10
جنس بدنهGG25
جنس زبانه/سیتPhosphor Bronze
حداکثر دما استاندارد70°C
✓ نقاط قوت
- زبانه و مهره چهارگوش از جنس فسفر برنز CuSn5pb20، مقاومت بالا در برابر سایش و خوردگی در تماس مداوم با آب
- رینگ (سیت آببندی) از فسفر برنز CuSn5pb50، آببندی دقیق و پایدار بین زبانه و بدنه در طول عمر شیر
- محور از فولاد زنگنزن ۱.۴۰۲۱ (X20Cr13) با رولینگ استاندارد Tr-DIN103، استحکام و روانی حرکت در چرخش مکرر
- سرفلکه از آلومینیوم دایکاست، سبکوزن و مقاوم در برابر خوردگی نسبت به فلکههای فولادی معمولی
- مهره ششگوش همراه با ۲ عدد اورینگ NBR، آببندی مضاعف در محل عبور محور از بدنه
- سوراخکاری فلنج مطابق EN1092-Part1-DIN2501، سازگار با فلنجهای استاندارد اروپایی رایج در پروژههای صنعتی
- پوشش رنگ به روش الکترواستاتیک مطابق استاندارد DIN 30677، یکنواخت و مقاوم در برابر خوردگی محیطی
! نکات قابل توجه
- حداکثر دمای کاربردی استاندارد این شیرها ۷۰ درجه سانتیگراد است؛ برای دمای بالاتر، طبق تاکید صریح کاتالوگ باید هنگام سفارش مشخص و تامین شود
- بدنه و درپوش از چدن خاکستری GG25 است (نه چدن نشکن/داکتیل)، که در برابر ضربه مکانیکی شکنندهتر از GGG40 است
- طبق تاکید مستقیم کاتالوگ، نوع کاربرد، نوع سیال و درجه حرارت کارکرد باید حتماً در زمان سفارش مشخص شود؛ در غیر این صورت احتمال عدم تطابق جنس آببندی وجود دارد
تفاوت با شیر کشویی زبانه لاستیکی این مدل آببندی را با تماس فلز-به-فلز میان زبانه فسفر برنزی و رینگ نشیمنگاه برنزی انجام میدهد (آببندی متال-سیت)، در حالی که شیر کشویی زبانه لاستیکی با پوشش کامل لاستیک EPDM/NBR روی زبانه چدنی آببندی میکند. آببندی فلزی معمولاً در برابر سایش ذرات معلق مقاومتر است، در حالی که آببندی لاستیکی آببندی نرمتر و بدون نیاز به تنظیم دقیق نشیمنگاه ارائه میدهد.
جمعبندی
برای تاسیسات آب آشامیدنی و سیالات تا دمای ۷۰ درجه سانتیگراد که نیاز به قطع و وصل مطمئن با آببندی فلزی بادوام دارند، شیر فلکه کشویی زبانه برنزی وگ امید گلستان با بدنه چدن خاکستری GG25 و زبانه/سیت فسفر برنز، مطابق استاندارد DIN 3352 و DIN 3202 F4، گزینهای استاندارد در رنج سایزی ۱.۵ تا ۱۶ اینچ و فشار PN10 است.
METALLIC WEDGE GATE CAST IRON GG25 PHOSPHOR BRONZE SEAT DIN 3352 / 3363 PN 10
مشخصات فنی و ابعاد — تست هیدرواستاتیک مطابق ISO 5208 (تمام سایزها)
| سایز (اینچ) | 1½" | 2" | 2½" | 3" | 4" | 5" | 6" | 8" | 10" | 12" | 14" | 16" |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| وزن W (kg) | 9 | 11 | 13 | 17 | 25 | 32 | 40 | 63 | 106 | 129 | 221 | 276 |
| ارتفاع L (mm) | 310 | 310 | 335 | 370 | 420 | 500 | 550 | 650 | 880 | 960 | 1110 | 1210 |
| وجه به وجه F&F (mm) | 140 | 150 | 170 | 180 | 190 | 200 | 210 | 230 | 250 | 270 | 290 | 310 |
| سنتر سوراخها (mm) | 110 | 125 | 145 | 160 | 180 | 210 | 240 | 295 | 350 | 400 | 460 | 515 |
| تعداد سوراخها | 4 | 4 | 4 | 8 | 8 | 8 | 8 | 8 | 12 | 12 | 16 | 16 |
| قطر سوراخها (mm) | 18 | 18 | 18 | 18 | 18 | 18 | 22 | 22 | 22 | 22 | 22 | 26 |
جدول بالا عیناً از جدول تست هیدرواستاتیک کاتالوگ رسمی (مطابق ISO 5208) استخراج شده است.
جنس قطعات
| نام قطعه | جنس |
|---|---|
| بدنه و درپوش | چدن خاکستری GG25 |
| سرفلکه | آلومینیوم دایکاست |
| مهره ششگوش | همراه با ۲ عدد اورینگ NBR |
| پیچها | فولاد مطابق استاندارد DIN 931 |
| واشر درپوش (کلاهک) | NBR یا EPDM |
| رینگ (سیت آببندی) | فسفر برنز CuSn5pb50 |
| زبانه و مهره چهارگوش | فسفر برنز CuSn5pb20 |
| محور | فولاد زنگنزن ۱.۴۰۲۱ (X20Cr13)، رولینگ استاندارد Tr-DIN103 |
| پوشش ضدخوردگی | رنگ به روش الکترواستاتیک مطابق DIN 30677 |
موارد استفاده و استانداردهای مرجع
کاربرد اصلی: تاسیسات آب آشامیدنی و سیالات تا دمای ۷۰ درجه سانتیگراد؛ برای دمای بالاتر، تامین طبق سفارش امکانپذیر است. طراحی مطابق استاندارد DIN 3352 و برداشت PN10/3363؛ طول فلنج تا فلنج مطابق DIN 3202F4؛ سوراخکاری فلنج مطابق EN1092-Part1-DIN2501.
