نوع محصول:شیرفلکه کشویی زبانه برنزی (Bronze Wedge Gate Valve)
نوع شیر:شیرفلکه کشویی فلنجی زبانه برنزی
برند:وگ امید گلستان
جنس بدنه:چدن داکتیل GGG40 (EN-GJS-400)

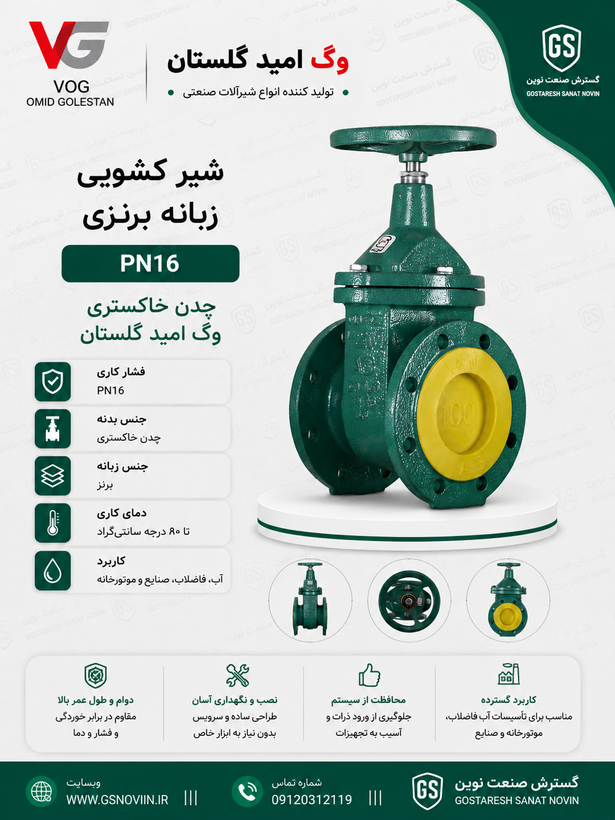

شیر کشویی زبانه برنزی PN16 وگ امید گلستان(چدن خاکستری)
برند: وگ امید گلستان
انواع سایز ها به اینچ
نقد و بررسی تخصصی
شیر فلکه کشویی زبانه برنزی PN16 وگ امید گلستان — بررسی فنی
معروف به شیر کشویی زبانه فلزی، Valve Slide the Metal Tab و شیر کشویی چدن خاکستری با زبانه فسفر برنز در بازار شیرآلات صنعتی
صفحه اول کاتالوگ — معرفی، مشخصات و موارد استفاده
صفحه دوم کاتالوگ — جدول کامل ابعاد و وزن، نقشه انفجاری
فشار کاریPN 10
جنس بدنهGG25
جنس زبانه/سیتPhosphor Bronze
حداکثر دما استاندارد70°C
✓ نقاط قوت
- زبانه و مهره چهارگوش از جنس فسفر برنز CuSn5pb20، مقاومت بالا در برابر سایش و خوردگی در تماس مداوم با آب
- رینگ (سیت آببندی) از فسفر برنز CuSn5pb50، آببندی دقیق و پایدار بین زبانه و بدنه در طول عمر شیر
- محور از فولاد زنگنزن ۱.۴۰۲۱ (X20Cr13) با رولینگ استاندارد Tr-DIN103، استحکام و روانی حرکت در چرخش مکرر
- سرفلکه از آلومینیوم دایکاست، سبکوزن و مقاوم در برابر خوردگی نسبت به فلکههای فولادی معمولی
- مهره ششگوش همراه با ۲ عدد اورینگ NBR، آببندی مضاعف در محل عبور محور از بدنه
- سوراخکاری فلنج مطابق EN1092-Part1-DIN2501، سازگار با فلنجهای استاندارد اروپایی رایج در پروژههای صنعتی
- پوشش رنگ به روش الکترواستاتیک مطابق استاندارد DIN 30677، یکنواخت و مقاوم در برابر خوردگی محیطی
! نکات قابل توجه
- حداکثر دمای کاربردی استاندارد این شیرها ۷۰ درجه سانتیگراد است؛ برای دمای بالاتر، طبق تاکید صریح کاتالوگ باید هنگام سفارش مشخص و تامین شود
- بدنه و درپوش از چدن خاکستری GG25 است (نه چدن نشکن/داکتیل)، که در برابر ضربه مکانیکی شکنندهتر از GGG40 است
- طبق تاکید مستقیم کاتالوگ، نوع کاربرد، نوع سیال و درجه حرارت کارکرد باید حتماً در زمان سفارش مشخص شود؛ در غیر این صورت احتمال عدم تطابق جنس آببندی وجود دارد
تفاوت با شیر کشویی زبانه لاستیکی این مدل آببندی را با تماس فلز-به-فلز میان زبانه فسفر برنزی و رینگ نشیمنگاه برنزی انجام میدهد (آببندی متال-سیت)، در حالی که شیر کشویی زبانه لاستیکی با پوشش کامل لاستیک EPDM/NBR روی زبانه چدنی آببندی میکند. آببندی فلزی معمولاً در برابر سایش ذرات معلق مقاومتر است، در حالی که آببندی لاستیکی آببندی نرمتر و بدون نیاز به تنظیم دقیق نشیمنگاه ارائه میدهد.
جمعبندی
برای تاسیسات آب آشامیدنی و سیالات تا دمای ۷۰ درجه سانتیگراد که نیاز به قطع و وصل مطمئن با آببندی فلزی بادوام دارند، شیر فلکه کشویی زبانه برنزی وگ امید گلستان با بدنه چدن خاکستری GG25 و زبانه/سیت فسفر برنز، مطابق استاندارد DIN 3352 و DIN 3202 F4، گزینهای استاندارد در رنج سایزی ۱.۵ تا ۱۶ اینچ و فشار PN10 است.
METALLIC WEDGE GATE CAST IRON GG25 PHOSPHOR BRONZE SEAT DIN 3352 / 3363 PN 10
مشخصات فنی و ابعاد — تست هیدرواستاتیک مطابق ISO 5208 (تمام سایزها)
| سایز (اینچ) | 1½" | 2" | 2½" | 3" | 4" | 5" | 6" | 8" | 10" | 12" | 14" | 16" |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| وزن W (kg) | 9 | 11 | 13 | 17 | 25 | 32 | 40 | 63 | 106 | 129 | 221 | 276 |
| ارتفاع L (mm) | 310 | 310 | 335 | 370 | 420 | 500 | 550 | 650 | 880 | 960 | 1110 | 1210 |
| وجه به وجه F&F (mm) | 140 | 150 | 170 | 180 | 190 | 200 | 210 | 230 | 250 | 270 | 290 | 310 |
| سنتر سوراخها (mm) | 110 | 125 | 145 | 160 | 180 | 210 | 240 | 295 | 350 | 400 | 460 | 515 |
| تعداد سوراخها | 4 | 4 | 4 | 8 | 8 | 8 | 8 | 8 | 12 | 12 | 16 | 16 |
| قطر سوراخها (mm) | 18 | 18 | 18 | 18 | 18 | 18 | 22 | 22 | 22 | 22 | 22 | 26 |
جدول بالا عیناً از جدول تست هیدرواستاتیک کاتالوگ رسمی (مطابق ISO 5208) استخراج شده است.
جنس قطعات
| نام قطعه | جنس |
|---|---|
| بدنه و درپوش | چدن خاکستری GG25 |
| سرفلکه | آلومینیوم دایکاست |
| مهره ششگوش | همراه با ۲ عدد اورینگ NBR |
| پیچها | فولاد مطابق استاندارد DIN 931 |
| واشر درپوش (کلاهک) | NBR یا EPDM |
| رینگ (سیت آببندی) | فسفر برنز CuSn5pb50 |
| زبانه و مهره چهارگوش | فسفر برنز CuSn5pb20 |
| محور | فولاد زنگنزن ۱.۴۰۲۱ (X20Cr13)، رولینگ استاندارد Tr-DIN103 |
| پوشش ضدخوردگی | رنگ به روش الکترواستاتیک مطابق DIN 30677 |
موارد استفاده و استانداردهای مرجع
کاربرد اصلی: تاسیسات آب آشامیدنی و سیالات تا دمای ۷۰ درجه سانتیگراد؛ برای دمای بالاتر، تامین طبق سفارش امکانپذیر است. طراحی مطابق استاندارد DIN 3352 و برداشت PN10/3363؛ طول فلنج تا فلنج مطابق DIN 3202F4؛ سوراخکاری فلنج مطابق EN1092-Part1-DIN2501.
