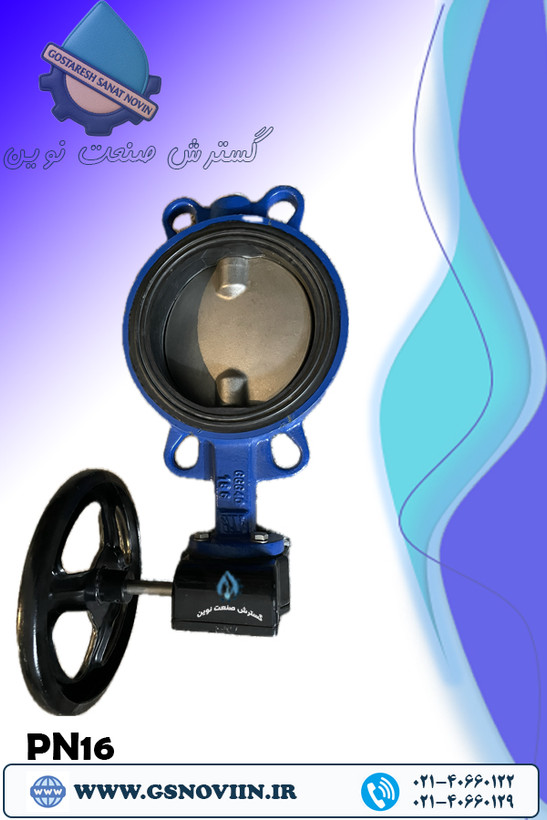

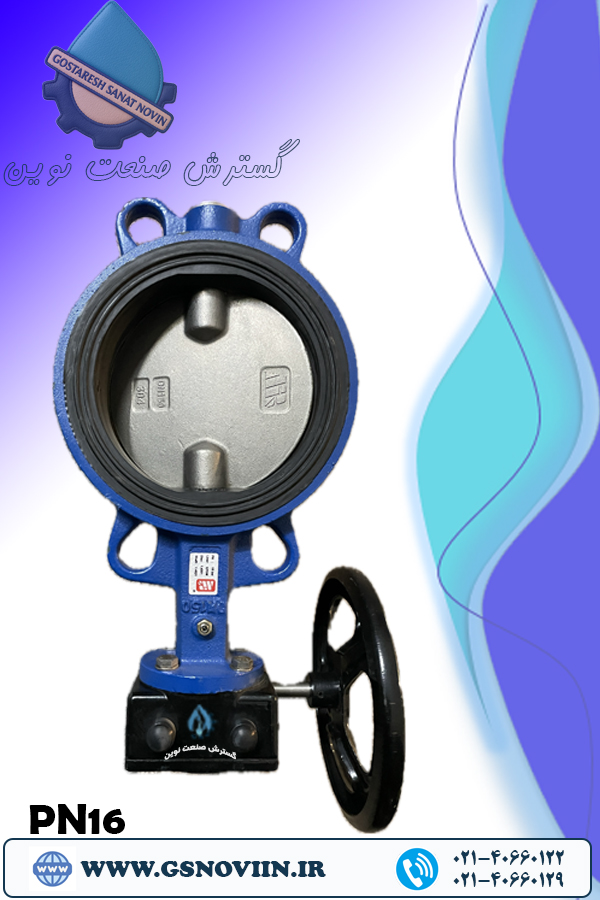

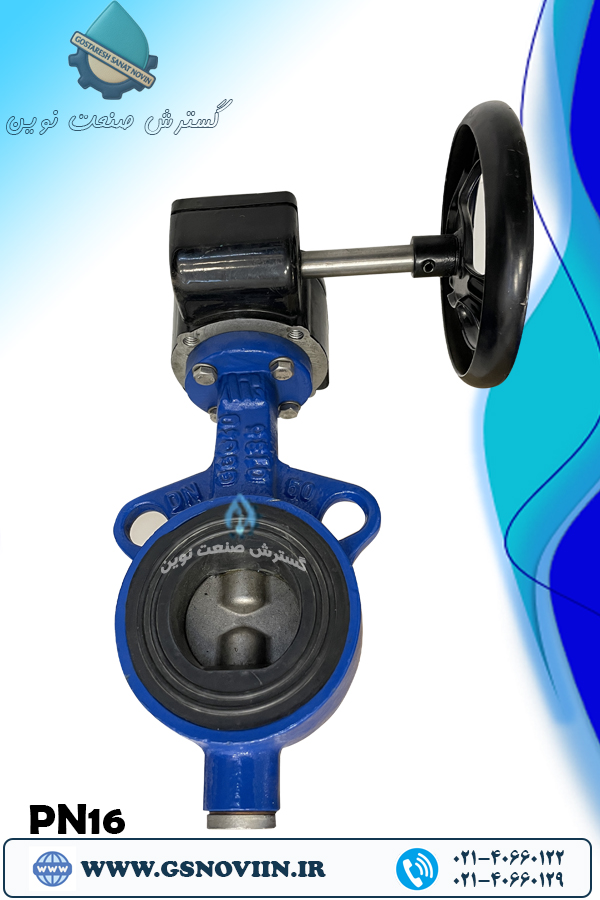

نوع محصول:شیر پروانهای گیربکسی (Butterfly Valve – Gear Type)
برند:میراب (MIRAB)
فشار اسمی:PN16 (حداکثر فشار کاری 16 بار)
نوع عملکرد:گیربکسی دستی (Worm Gear Operator)
شیر پروانه ای گیربکسی PN16 دیسک چدن میراب
برند: میراب
انواع سایز ها به اینچ
نقد و بررسی تخصصی
شیر پروانهای ویفری گیربکسی PN16 دیسک چدن میراب — مدل BCW-G
معروف به شیر پروانهای با گیربکس دیسک چدن میراب، Gear Operated Wafer Butterfly Valve Ductile Iron Disc و شیر پروانهای با فلکه در تأسیسات آب، فاضلاب و صنعتی
دیتاشیت رسمی میراب — مشخصات کامل BCW-G
کاتالوگ میراب — انواع عملگر (اهرمی، گیربکسی، برقی، پنوماتیک)
استانداردهای ساخت و جنس قطعات (بدنه، پروانه، شفت)
فشار کاریPN 16
رنج DN50 – 400
بدنهDuctile Iron
دیسکDuctile Iron
✓ نقاط قوت
- ⚙بدنه و دیسک هر دو از چدن داکتیل DIN EN 1563 GJS-400-15، مقاوم و مقرونبهصرفه برای سایزهای بزرگ
- ⚙مجهز به گیربکس حلزونی با نشانگر ۰ تا ۹۰ درجه؛ باز و بسته کردن سایزهای بزرگ با نیروی کم
- ⚙طراحی سنتریک با آببندی دوطرفه و قطع جریان محکم؛ لاستیک EPDM قابل تعویض، بدون نیاز به گسکت
- ⚙پوشش رنگ اپوکسی پودری الکترواستاتیک (RAL 5005)، حداقل ضخامت ۱۵۰ میکرون
- ⚙مناسب فشار کاری تا ۱۶ بار در سایزهای بزرگ DN250 تا DN400
- ⚙تست هیدرواستاتیک مطابق DIN EN 12266-1 / API Std. 598 / ISO 5208
! نکات قابل توجه
- ⚙حداکثر دمای کاری مجاز در این رنج سایز (DN250 تا DN400) ۷۰ درجه سانتیگراد است
- ⚙درپوش انتهایی در DN250 و DN300 از آلومینیوم و در DN350/DN400 از چدن داکتیل است
- ⚙برای آب شرب یا سیالات با خورندگی بالاتر، مدل با دیسک استینلس استیل (موجود تا DN200) مقاومت بیشتری دارد
- ⚙اگر فشار کاری خط لوله شما حداکثر ۱۰ بار است، مدل PN10 اقتصادیتر و کافی است
تفاوت با دیسک استیل همین سری دیسک چدن داکتیل که در این محصول استفاده شده، برای سایزهای بزرگ (DN250 به بالا) اقتصادیتر است و برای آب خام و کاربردهای عمومی صنعتی کافی است. دیسک استینلس استیل (موجود در سایزهای تا DN200 همین سری) در برابر خوردگی مقاومتر است و برای آب شرب یا سیالات حساستر انتخاب مطمئنتری است.
جمعبندی
برای خطوط بزرگقطر آب، فاضلاب و صنعتی با فشار کاری تا ۱۶ بار، شیر پروانهای ویفری گیربکسی میراب با بدنه و دیسک چدن داکتیل EN1563 و فلنج مطابق DIN2501/ANSI B16.5 Class150، گزینهای مطمئن و اقتصادی است.
BCW-G DUCTILE IRON DISC DUCTILE IRON BODY API 609 CAT.A PN 16 DN 250-400
جدول کامل ابعاد و مشخصات، سایزهای دیسک چدن DN250 تا DN400 (طبق دیتاشیت رسمی میراب — BCW-G)
DN
L
ØC
A
B
D
E
ØG
J
وزن(kg)
250
68
251
266
214
318
435
223
125
29
300
78
299
293
239
358
463
223
125
33
350
78
341
332
273
409
492
323
150
52.2
400
102
392
364
318
472
620
334
175
84
برای دیدن ستونهای بیشتر، جدول را به چپ/راست بکشید
واحد تمام ابعاد میلیمتر (mm) است. برای سایزهای DN20 تا DN200، دیسک از جنس استینلس استیل است و در محصول جداگانه «شیر پروانهای گیربکسی PN16 دیسک استیل» عرضه میشود. تست فشار طبق DIN EN 12266-1 برای PN16: تست فشار با آب ۱۸ بار، تست آببندی ۱۶ بار.
جنس قطعات و مشخصات فنی
قطعه
جنس / استاندارد
بدنه
چدن داکتیل — DIN EN 1563 GJS-400-15 (GGG40)
دیسک (پروانه)
چدن داکتیل — DIN EN 1563 GJS-400-15 (GGG40)
آببندی بدنه (Liner)
لاستیک EPDM
شفت
استینلس استیل ASTM A276 Type 420 (1.4021)
آببندی شفت
اورینگ NBR
بوش (Bushing)
Steel-PTFE / C95200
درپوش انتهایی
DN250/DN300: آلومینیوم — DN350/DN400: چدن داکتیل
پوشش رنگ
اپوکسی پودری الکترواستاتیک، RAL 5005، حداقل ضخامت ۱۵۰ میکرون
عملگر (Actuator)
گیربکس حلزونی، Part-Turn، نشانگر ۰ تا ۹۰ درجه، فلنج مطابق ISO 5211، چرخش ساعتگرد برای بسته شدن
استاندارد طول شیر
DIN EN 558-1 Series 20 (DIN 3202-P3-K1) / API Std. 609 Cat. A
استاندارد ابعاد فلنج اتصال
DIN EN 1092 (DIN 2501) و ASME/ANSI B16.5 Class 150
دمای کاری مجاز
تا ۷۰ درجه سانتیگراد
کاربرد
قطعووصل (On-Off) آب خام، آب شرب و سیالات و گازهای غیرخورنده در خطوط بزرگقطر
