دستهبندی: اتصالات لوله و تجهیزات صنعتی
جنس:فولاد
کشور سازنده:چین

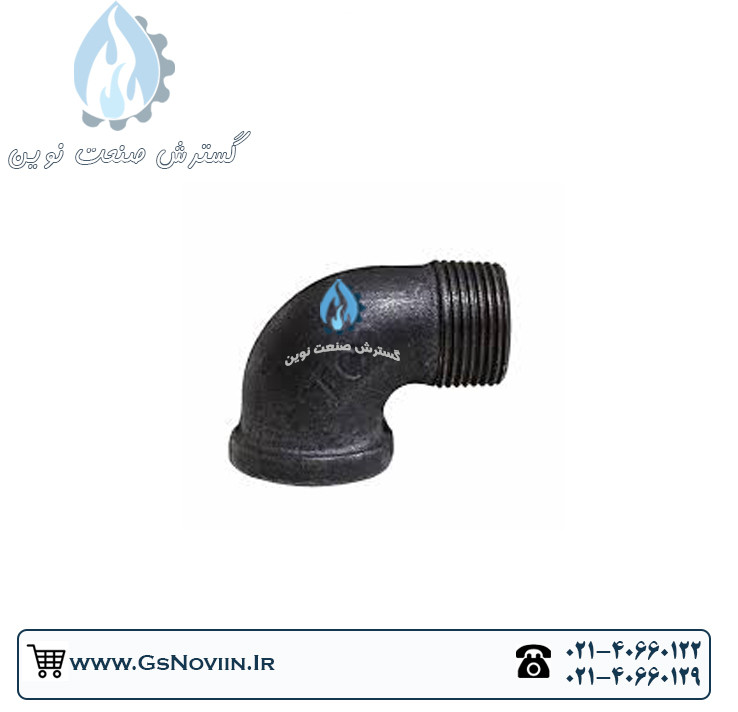

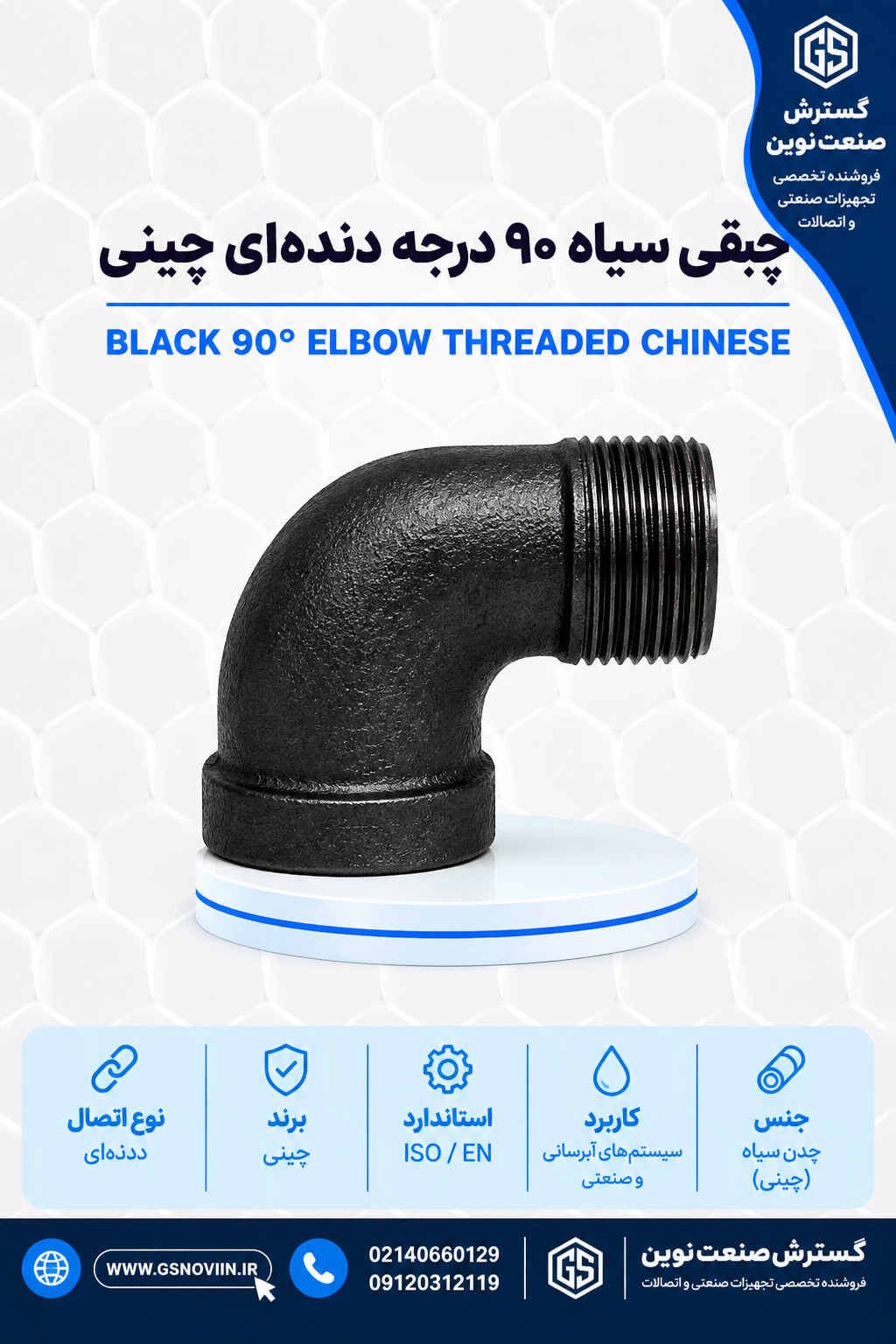

چپقی سیاه ۹۰ درجه دندهای چینی
برند: چینی
انواع سایز ها به اینچ
چپقی سیاه ۹۰ درجه دندهای چینی یک زانوی رزوه‌ای است که یک سر آن ماده (رزوه داخلی) و سر دیگرش نر (رزوه بیرونی) است. با آن مسیر لوله ۹۰ درجه تغییر می‌کند و همزمان اتصال نر به ماده هم انجام می‌شود. نوع «سیاه» یعنی بدون پوشش گالوانیزه است و در لوله‌کشی‌های سیاه تأسیسات و کارگاه به کار می‌رود.
مشخصات کلیدی چپقی سیاه ۹۰ درجه چینی
نام محصول
چپقی سیاه ۹۰ درجه دندهای چینی (Street Elbow 90°)
زاویه تغییر مسیر
۹۰ درجه
ساختار رزوه
یک سر ماده (داخلی) و یک سر نر (بیرونی)
نوع اتصال
دندهای (رزوه‌ای)
پوشش
سیاه (بدون آبکاری گالوانیزه)
جنس بدنه
معمولاً چدن مالیبل یا فولادی؛ جنس دقیق باید استعلام شود
کشور سازنده
چین
سایزهای موجود
باید استعلام شود
نوع رزوه (BSP یا NPT)
باید استعلام شود
فشار و دمای کاری
باید استعلام شود
برای این محصول کاتالوگ رسمی در دست نیست و منابع بازار در مورد رزوه، استاندارد و فشار کاری اعداد یکسانی نمی‌دهند. به همین دلیل آن‌ها را ننوشته‌ایم. قبل از سفارش، با کارشناس فروش تأیید کنید.
چپقی چیست و با زانوی معمولی چه فرقی دارد؟
زانوی معمولی هر دو سر ماده دارد و برای وصل دو لوله نر (مثلاً مغزی یا نیپل) به کار می‌رود. چپقی یک سر نر دارد، پس مستقیم داخل یک اتصال ماده می‌رود و یک قطعه واسطه را حذف می‌کند. این کار طول اتصال را کمتر و تعداد نقاط رزوه‌ای را کم می‌کند.
چپقی ۹۰ درجه
یک سر نر، یک سر ماده؛ جای کمتر می‌گیرد
زانو ۹۰ درجه
دو سر ماده؛ برای وصل دو قطعه نر
اگر دو سر ماده لازم دارید، زانو سیاه ۹۰ درجه دندهای چینی را ببینید.
مزایا و نکات قابل توجه
مزایا
- تغییر مسیر ۹۰ درجه و اتصال نر به ماده در یک قطعه
- حذف یک اتصال واسطه و کاهش طول اتصال
- نصب با رزوه، بدون جوشکاری
- قیمت اقتصادی نسبت به بسیاری از برندهای دیگر
- مناسب لوله‌کشی سیاه تأسیسات و کارگاه
نکات مهم
- سیاه پوشش ضد زنگ ندارد؛ در محیط مرطوب یا بیرونی رنگ‌آمیزی و آب‌بندی لازم است
- سر نر و سر ماده هر کدام سایز خود را دارند؛ هنگام سفارش هر دو را مشخص کنید
- نوع رزوه اتصال و لوله باید یکی باشد
- فشار و دمای مجاز را از فروشنده تأیید کنید
- برای گاز و مصارف حساس، مشخصات را با طراح یا ناظر هماهنگ کنید
کاربردهای چپقی سیاه ۹۰ درجه
- اتصال لوله به شیر یا تجهیزات در فضای کم
- تغییر مسیر لوله کنار دیوار و در موتورخانه
- لوله‌کشی سیاه تأسیسات و کارگاه (پس از تأیید مشخصات)
- خطوط آب و هوای فشرده (پس از تأیید فشار کاری)
نکات مهم قبل از خرید
نوع رزوه را با لوله هماهنگ کنید
در بازار هم رزوه BSP و هم NPT دیده می‌شود و این دو با هم سازگار نیستند. نوع رزوه لوله موجود را هنگام سفارش اعلام کنید.
سایز نر و ماده را دقیق بگویید
بگویید سر نر داخل کدام اتصال می‌رود و سر ماده به کدام لوله وصل می‌شود. اگر دو سر هم‌سایز است، یک سایز کافی است.
سیاه یا گالوانیزه
نوع سیاه اقتصادی‌تر و برای محیط خشک مناسب است. برای رطوبت یا آب‌رسانی، چپقی ۹۰ درجه گالوانیزه چینی را هم ببینید.
اتصالات سیاه مرتبط برای تکمیل خط
زانو سیاه ۹۰ درجه دندهای چینیزانو با دو سر ماده چپقی ۹۰ درجه گالوانیزه چینیمدل گالوانیزه برای رطوبت روپیچ توپیچ سیاه دندهای چینیاتصال نر به ماده تبدیل سیاه چینیتغییر سایز بین دو لوله سه‌راهی سیاه دندهای چینیانشعاب‌گیری از خط مغزی سیاه چینیوصل دو قطعه ماده
سؤالات متداول
چپقی ۹۰ درجه یعنی چه؟
زانوی ۹۰ درجه‌ای که یک سر ماده و یک سر نر دارد. سر نر مستقیم داخل اتصال ماده می‌رود.
فرق چپقی با زانو چیست؟
زانو هر دو سر ماده دارد. چپقی یک سر نر و یک سر ماده دارد و یک قطعه واسطه را حذف می‌کند.
چپقی سیاه را می‌شود در فضای باز به کار برد؟
پوشش ضد زنگ ندارد. در فضای باز باید رنگ‌آمیزی و آب‌بندی شود، یا نوع گالوانیزه انتخاب شود.
حداکثر فشار و دمای کاری چقدر است؟
عدد رسمی برای این محصول در دست نیست و باید استعلام شود. برای طراحی از اعداد نامعتبر استفاده نکنید.
استعلام قیمت و موجودی چپقی سیاه ۹۰ درجه چینی
سایز و تعداد را بگویید تا قیمت روز اعلام شود.
