نام محصول:شیر یکطرفه فنری برنجی (Spring Check Valve)
برند:کیز ایران (KIZZ IRAN)
کد مدل:KIZZIRAN 507
کد کالا:5070 – 5077
شیر یکطرفه فنری برنجی کیز ایران (سوپاپ فنری)
برند: کیز ایران
انواع سایز ها به اینچ
نقد و بررسی تخصصی
شیر یکطرفه فنری برنجی کیز ایران — بررسی فنی
معروف به شیر یکطرفه سوپاپی و Spring Check Valve در بازار تاسیسات و صنعت

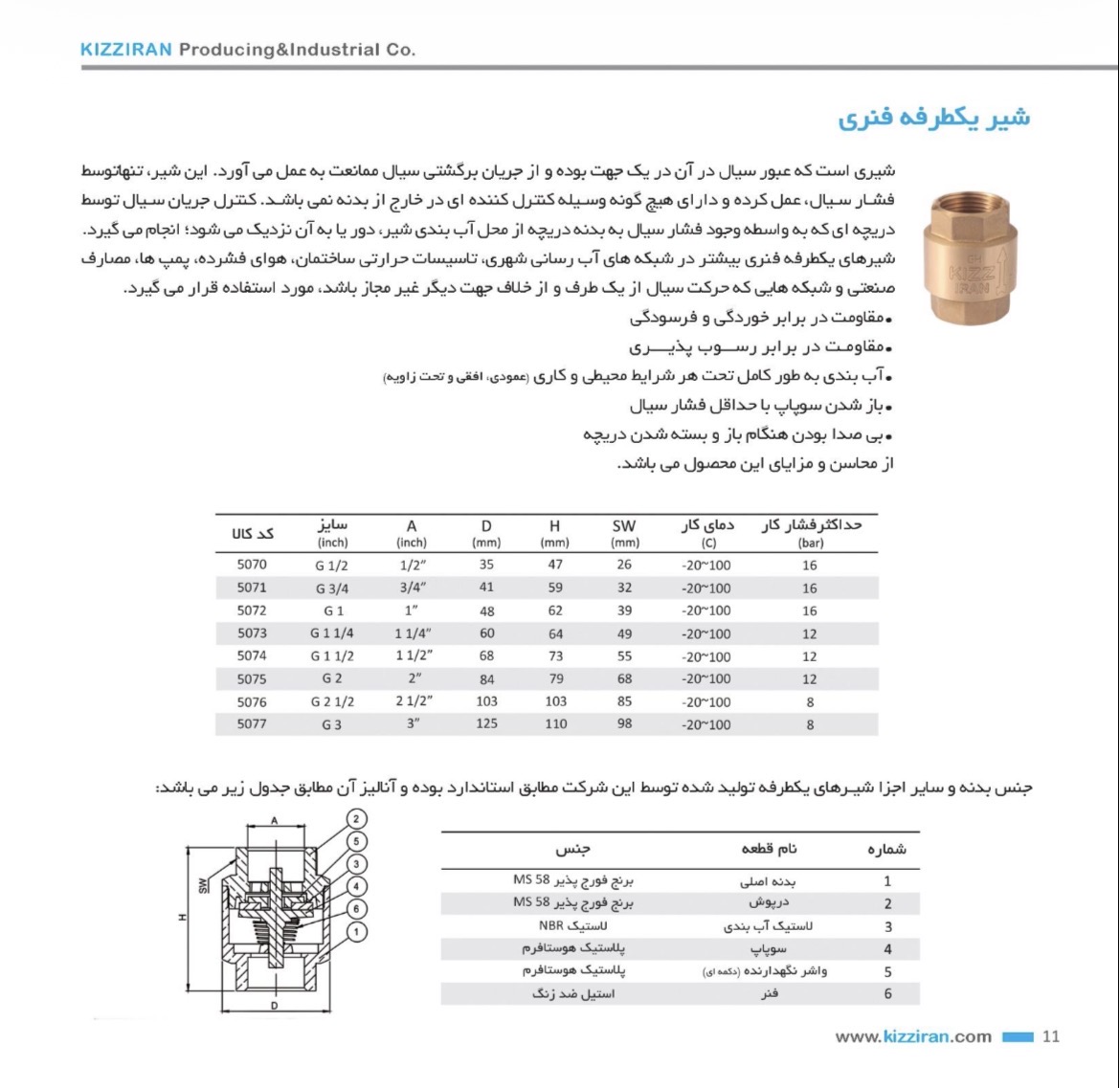

دیتاشیت فنی و جدول ابعاد — کد کالا 5070 تا 5077 (سایز ۱/۲ تا ۳ اینچ)
فشار کاری8~16 bar
دمای کاری-20~100°C
جنس بدنهForged MS58
جنس سوپاپHostaform
✓ نقاط قوت
- وجود فنر پشت سوپاپ، آببندی کامل را در هر شرایط محیطی و هر زاویه نصب (عمودی، افقی و تحت زاویه) تضمین میکند
- باز شدن سوپاپ با حداقل فشار سیال انجام میشود؛ مناسب خطوطی با فشار پایین که در آنها شیر دریچهای ممکن است بهدرستی باز نشود
- عبور سیال تنها در یک جهت و ممانعت کامل از جریان برگشتی، بدون نیاز به هیچ وسیله کنترلی خارج از بدنه
- مقاومت مناسب در برابر خوردگی، فرسودگی و رسوبپذیری
- بیصدا بودن هنگام باز و بسته شدن دریچه؛ محدوده سایز وسیع از ۱/۲ تا ۳ اینچ
! نکات قابل توجه
- سوپاپ و واشر نگهدارنده از جنس پلاستیک هوستافرم است؛ دمای کاری به بازه -۲۰ تا ۱۰۰ درجه محدود میشود، پایینتر از نسخه دریچهای که تا ۲۰۰ درجه کار میکند
- حداکثر فشار کاری در سایزهای بزرگ (۲.۵ و ۳ اینچ) به ۸ بار کاهش مییابد؛ برای فشارهای بالاتر در این سایزها باید مدل مناسب دیگری انتخاب شود
- فشار کاری در سایزهای ۱.۲۵ تا ۲ اینچ نیز به ۱۲ بار محدود است
تفاوت با شیر یکطرفه دریچهای برخلاف شیر یکطرفه دریچهای که صرفاً با فشار سیال عمل کرده و برای نصب افقی مناسبتر است، شیر یکطرفه فنری به دلیل وجود فنر پشت سوپاپ، در هر زاویه نصب (عمودی، افقی و زاویهدار) آببندی کامل دارد و با حداقل فشار سیال باز میشود. در مقابل، به دلیل اجزای پلاستیکی سوپاپ، دمای کاری آن به بازه -20~100°C محدود است، در حالی که شیر یکطرفه دریچهای تا 200°C کار میکند.
جمعبندی
برای خطوطی که نصب عمودی یا زاویهدار دارند، یا با فشار سیال پایین کار میکنند — مانند شبکههای آبرسانی شهری، پمپها، هوای فشرده و تاسیسات حرارتی با دمای متعارف — شیر یکطرفه فنری برنجی کیز ایران با آببندی کامل در هر زاویه و بازشدن با حداقل فشار، انتخابی مطمئنتر از نسخه دریچهای است.
FORGED BRASS MS58 SEAT: HOSTAFORM -20~100°C MAX 16 BAR
مشخصات فنی کامل (تمام سایزها)
| کد کالا | سایز | A (inch) | D (mm) | H (mm) | SW (mm) | دما کار (°C) | حداکثر فشار کار (bar) |
|---|---|---|---|---|---|---|---|
| 5070 | G1/2 | 1/2" | 35 | 47 | 26 | -20~100 | 16 |
| 5071 | G3/4 | 3/4" | 41 | 59 | 32 | -20~100 | 16 |
| 5072 | G1 | 1" | 48 | 62 | 39 | -20~100 | 16 |
| 5073 | G1‑1/4 | 1 1/4" | 60 | 64 | 49 | -20~100 | 12 |
| 5074 | G1‑1/2 | 1 1/2" | 68 | 73 | 55 | -20~100 | 12 |
| 5075 | G2 | 2" | 84 | 79 | 68 | -20~100 | 12 |
| 5076 | G2‑1/2 | 2 1/2" | 103 | 103 | 85 | -20~100 | 8 |
| 5077 | G3 | 3" | 125 | 110 | 98 | -20~100 | 8 |
جنس قطعات
| نام قطعه | جنس |
|---|---|
| بدنه اصلی | برنج فورجپذیر MS58 |
| درپوش | برنج فورجپذیر MS58 |
| لاستیک آببندی | NBR |
| سوپاپ | پلاستیک هوستافرم |
| واشر نگهدارنده (دکمهای) | پلاستیک هوستافرم |
| فنر | استیل ضد زنگ |
