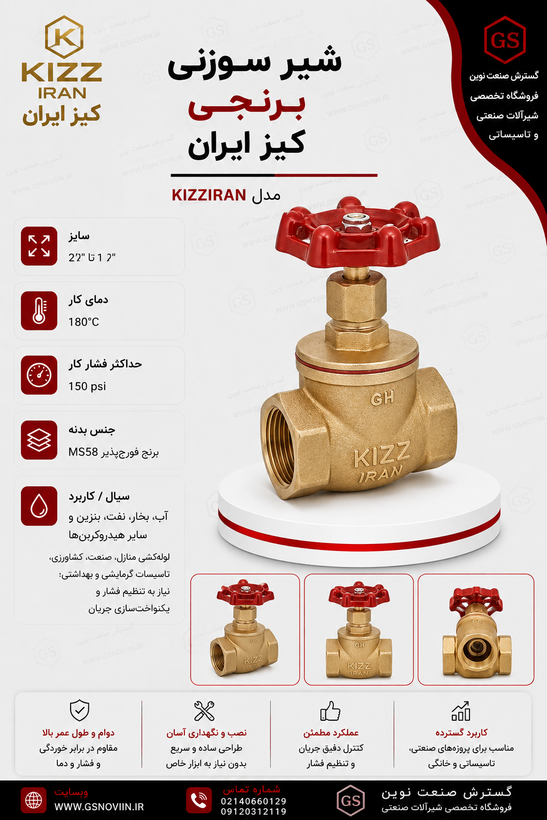

شیر سوزنی برنجی کیزایران سایز G1/2 تا G2

شیر سوزنی برنجی کیزایران

Brass Needle Valve – Kiz Iran
برند:کیز ایران
انواع سایز ها به اینچ
1,617,000
مشخصات

نوع محصول

سوزنی برنجی

برند

کیزایران (KIZZIRAN)

جنس بدنه اصلی

برنج فورج‌پذیر MS58

جنس واشر آب‌بندی

تفلون (PTFE) و فیبر نسوز

جنس دستگیره

زاماک ۳ با پوشش الکترواستاتیک

جنس میل

برنج MS58

جنس مهره کاسه‌نمدی

آهن آبکاری‌شده

استاندارد رزوه‌ای

G (BSPP)

رنج سایز

G1/2 تا G۲۱/۲

حداکثر دمای کار

۱۸۰ درجه سانتی‌گراد

حداکثر فشار کار

۱۵۰ psi

کاربرد اصلی

تنظیم دقیق جریان سیال

حوزه مصرف

صنعتی، خانگی، کشاورزی، تاسیسات گرمایشی، خطوط نفت و بخار

توضیحات
مشخصات کلیدی در یک نگاه
حداکثر فشار کار
150 psi

حداکثر دمای کار
180°C

رنج سایز
G1/2 تا G2
۶ سایز استاندارد

معرفی شیر سوزنی برنجی کیزایران

شیر سوزنی برنجی کیزایران در مکان‌هایی به کار می‌رود که جریان سیال باید به‌صورت منظم، یکنواخت و قابل‌تنظیم کنترل شود و نیاز به تنظیم دقیق فشار وجود دارد. ساختار برنجی و طراحی دقیق میل سوزنی، امکان تنظیم تدریجی و ظریف دبی عبوری را فراهم می‌کند؛ ویژگی‌ای که این شیر را از شیرهای قطع‌ووصل ساده (مثل شیر یکطرفه یا گیت) متمایز می‌سازد.

کاربردهای اصلی

🔧 لوله‌کشی و تاسیسات منازل
🏭 مصارف و خطوط صنعتی
🚜 تجهیزات کشاورزی
🔥 تاسیسات گرمایشی و بخار
🚿 سیستم‌های بهداشتی
⛽ خطوط نفت، بنزین و هیدروکربن‌ها

جدول مشخصات فنی و ابعاد

کد کالا سایز (inch) L (mm) H (mm) D (mm) دمای کار (°C) حداکثر فشار (psi)
5190 G 1/2 51 71 55 180 150
5191 G 3/4 60 78 55 180 150
5192 G 1 72 87 60 180 150
5193 G 1 1/4 72.5 98 71 180 150
5194 G 1 1/2 84 118.5 80 180 150
5195 G 2 101 128 90 180 150

اندازه‌گیری رزوه‌ها بر اساس استاندارد G (BSPP - رزوه لوله موازی بریتانیایی) است.

جنس بدنه و اجزای تشکیل‌دهنده

جنس بدنه و تمامی اجزای این شیر سوزنی مطابق استاندارد کارخانه کیزایران و بر اساس آنالیز زیر است:

شماره نام قطعه جنس
1 بدنه اصلی برنج فورج‌پذیر MS58
2 واشر آب‌بندی واشر فیبری نسوز
3 مهره شش‌پر برنج MS58
4 دستگیره زاماک ۳ با پوشش رنگ الکترواستاتیک
5 مهره کاسه‌نمدی آهن آبکاری‌شده
6 مارک آلومینیوم
7 واشر آب‌بندی تفلون (PTFE)
8 درپوش برنج فورج‌پذیر MS58
9 میل برنج MS58
10 مهره چاک‌دار برنج MS58
11 آب‌بند برنج MS58

💡 پیشنهاد: تصویر نقشه انفجاری (Exploded View) این شیر را که در کاتالوگ دارید همین‌جا با Alt متن «نقشه انفجاری شیر سوزنی برنجی کیزایران ۵۱۹۰» درج کنید تا اعتبار محصول برای مهندسین بیشتر شود.

مزایای شیر سوزنی برنجی کیزایران

  • تنظیم دقیق و تدریجی دبی — مناسب کاربردهایی که نیاز به کنترل ظریف جریان دارند، نه فقط قطع/وصل.
  • تحمل دما و فشار بالا — کارکرد پیوسته تا ۱۸۰ درجه سانتی‌گراد و ۱۵۰ psi.
  • آب‌بندی دوگانه — ترکیب واشر تفلون و واشر فیبری نسوز برای کاهش نشتی در بلندمدت.
  • مقاومت خوردگی برنج — گزینه‌ای پایدار برای سیالات صنعتی، نفتی و آبی.
  • پوشش الکترواستاتیک دستگیره — دوام بیشتر در برابر سایش در استفاده مکرر.

راهنمای نصب و نگهداری

  • قبل از نصب، جهت جریان سیال روی بدنه شیر را بررسی و مطابق فلش نصب کنید.
  • برای آب‌بندی رزوه از نوار تفلون یا خمیر آب‌بندی مناسب دمای کارکرد استفاده کنید.
  • شیر را در محدوده دما و فشار اعلام‌شده در جدول فنی (حداکثر ۱۸۰°C و ۱۵۰ psi) به کار ببرید.
  • در صورت مشاهده نشتی از ناحیه دستگیره، مهره کاسه‌نمدی را به‌آرامی سفت کنید؛ در صورت ادامه نشتی، واشر آب‌بندی را تعویض نمایید.

تفاوت شیر سوزنی با شیر گیت و شیر توپی

برخلاف شیر توپی و شیر گیت که عمدتاً برای قطع یا وصل کامل جریان طراحی شده‌اند، شیر سوزنی برای تنظیم دقیق و تدریجی دبی ساخته شده است. میل سوزنی‌شکل امکان کنترل ظریف مقدار عبور سیال را می‌دهد، به همین دلیل در نقاطی که نیاز به تنظیم فشار یا دبی دقیق وجود دارد (مانند خطوط اندازه‌گیری، تزریق سوخت یا کنترل بخار) بر شیر گیت و توپی ترجیح داده می‌شود.

سوالات متداول

❓ استاندارد رزوه این شیر چیست؟
رزوه‌ها بر اساس سایز G (BSPP) از G1/2 تا G2 ارائه می‌شوند.
❓ حداکثر دما و فشار قابل تحمل چقدر است؟
تمام سایزها تا دمای ۱۸۰ درجه سانتی‌گراد و فشار ۱۵۰ psi قابل استفاده هستند.
❓ برای انتخاب سایز مناسب چه باید کرد؟
سایز شیر باید با سایز لوله و رزوه محل نصب (G1/2 تا G2) مطابقت داشته باشد؛ جدول ابعاد بالا را با نقشه خط لوله مقایسه کنید.
❓ این شیر برای سیالات نفتی هم مناسب است؟
بله، این محصول برای خطوط نفت، بنزین و سایر هیدروکربن‌ها علاوه بر آب و بخار طراحی شده است.
نقد و بررسی
نقد و بررسی تخصصی

شیر سوزنی برنجی کیز ایران — بررسی فنی

معروف به شیر سوزنی، شیر تنظیم فشار و Globe / Needle Valve در بازار تاسیسات و صنعت

دیتاشیت فنی شیر سوزنی برنجی کیز ایران

دیتاشیت فنی و جدول ابعاد — کد کالا 5190 تا 5195

✓ نقاط قوت

  • بدنه برنج فورج‌پذیر MS58، مقاوم در برابر فشار و مناسب کارکرد در دمای بالا تا ۱۸۰ درجه
  • واشر آب‌بندی از جنس PTFE (تفلون)، مقاومت شیمیایی بالا در برابر طیف وسیعی از سیالات
  • واشر آب‌بندی ثانویه فیبری نسوز، مناسب کارکرد در دمای حرارتی بالا
  • طراحی اختصاصی برای تنظیم فشار و یکنواخت‌سازی جریان سیال، نه صرفاً قطع و وصل کامل
  • کاربردپذیری گسترده در آب، بخار، بنزین، نفت و سایر هیدروکربن‌ها

! نکات قابل توجه

  • حداکثر فشار کاری این مدل ۱۵۰ psi (معادل تقریبی ۱۰.۳ بار) است؛ برای خطوط با فشار کاری بالاتر مناسب نیست
  • افت فشار در مسیر عبور سیال نسبت به شیر کشویی بیشتر است، به دلیل مسیر پیچ‌درپیچ داخلی شیر سوزنی
  • برای قطع کامل و سریع جریان (نه تنظیم آن)، شیر کشویی یا شیر توپی گزینه مناسب‌تری است
تفاوت با شیر کشویی شیر سوزنی برای تنظیم دقیق و یکنواخت جریان سیال طراحی شده و مسیر عبور سیال در آن پیچیده‌تر از شیر کشویی است؛ به همین دلیل افت فشار بیشتری ایجاد می‌کند اما امکان تنظیم تدریجی دبی را فراهم می‌سازد، در حالی که شیر کشویی صرفاً برای قطع یا وصل کامل جریان مناسب است، نه تنظیم آن.

جمع‌بندی

برای مسیرهایی که نیاز به تنظیم دقیق و یکنواخت جریان سیال دارند — از جمله لوله‌کشی منازل، تاسیسات گرمایشی، خطوط بخار و هیدروکربن‌ها — شیر سوزنی برنجی کیز ایران با بدنه فورج‌شده و آب‌بندی PTFE، گزینه‌ای دقیق و قابل اتکا است.

FORGED BRASS MS58 PTFE SEALING MAX 180°C MAX 150 PSI

مشخصات فنی کامل (تمام سایزها)

کد کالا سایز L (mm) H (mm) D (mm) دما کار (°C) حداکثر فشار کار (psi)
5190 G1/2 51 71 55 180 150
5191 G3/4 60 78 55 180 150
5192 G1 72 87 60 180 150
5193 G1‑1/4 72.5 98 71 180 150
5194 G1‑1/2 84 118.5 80 180 150
5195 G2 101 128 90 180 150

جنس قطعات

نام قطعه جنس
بدنه اصلی برنج فورج‌پذیر MS58
واشر آب‌بندی فیبری نسوز
مهره شش پر برنج MS58
دستگیره آلومینیوم با پوشش رنگ الکترواستاتیک
مهره کاسه نمدی آهن آب‌کاری‌شده
مارک آلومینیوم
واشر آب‌بندی (تفلون) PTFE
درپوش برنج فورج‌پذیر MS58
میل برنج MS58
مهره چاکدار برنج MS58
آب‌بند برنج MS58
