دسته‌بندی: انواع شیرآلات
نوع محصول:شیر گازی (Ball Valve)
نوع شیر:فولادی فورج رزوهای (Forged Steel Threaded Ball Valve)
کلاس فشار:Class 800
جنس بدنه:فولاد فورج ASTM A105

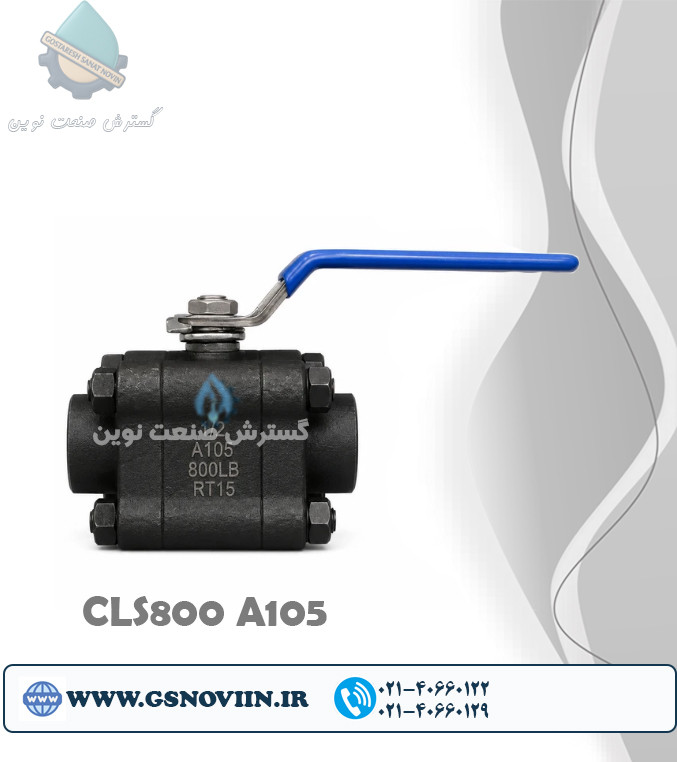

A105 شیر گازی فولادی فورج رزوهای NPT کلاس 800
Forged Steel Ball Valve Class 800 NPT Threaded ASTM A105
برند:OMB
انواع سایز ها
مشخصات
نوع محصول
شیر گازی (Ball Valve)
نوع شیر
فولادی فورج رزوهای (Forged Steel Threaded Ball Valve)
کلاس فشار
Class 800
جنس بدنه
فولاد فورج ASTM A105
جنس توپی (Ball)
استنلس استیل AISI 304 یا AISI 316
جنس شافت (Stem)
استنلس استیل AISI 304 یا AISI 316
جنس سیت (Seat)
PTFE یا RPTFE
جنس آب‌بند شافت
PTFE / Graphite
نوع اتصال
رزوهای NPT
نوع عملکرد
اهرمی (Lever Operated)
زاویه عملکرد
چرخش 90 درجه (Quarter Turn)
دمای کاری
حدود 29- تا 200+ درجه سانتی‌گراد (بسته به جنس سیت)
سیالات قابل استفاده
آب، بخار، نفت، گاز، هوای فشرده، روغن، سوخت و سیالات صنعتی
ویژگی خاص
آب‌بندی کامل (Bubble Tight Shut-Off) و افت فشار بسیار کم
توضیحات
ASTM A105 Class 800 NPT Thread Forged Steel
شیر گازی (توپی) فولادی فورج رزوهای NPT کلاس 800 ASTM A105
شیر گازی فولادی فورج رزوهای NPT کلاس 800 یکی از پرکاربردترین شیرآلات صنعتی برای قطع و وصل سریع جریان در خطوط فشار قوی است. این محصول با بدنه فولادی فورج ASTM A105، اتصال رزوهای استاندارد NPT و طراحی توپی (Ball Valve)، آب‌بندی مطمئن، دوام بالا و عملکرد سریع را در اختیار صنایع مختلف قرار می‌دهد. به همین دلیل در خطوط انتقال نفت، گاز، بخار، سیالات هیدرولیکی، صنایع پتروشیمی، نیروگاه‌ها و واحدهای فرآیندی، استفاده از این شیر بسیار رایج است.
شیر گازی یا Ball Valve چیست؟
شیر گازی که در صنعت با نام Ball Valve شناخته می‌شود، نوعی شیر ربع‌گرد است که داخل آن یک گوی (Ball) سوراخ‌دار قرار دارد. با چرخاندن دسته شیر به اندازه ۹۰ درجه، سوراخ داخل گوی در مسیر جریان قرار گرفته و سیال عبور می‌کند یا کاملاً مسدود می‌شود. سادگی مکانیزم عملکرد، سرعت بالا در باز و بسته شدن، آب‌بندی مناسب و نیاز کم به تعمیرات باعث شده است شیرهای توپی یکی از محبوب‌ترین شیرآلات صنعتی در خطوط انتقال سیالات باشند.
نکته مهم: شیر توپی برای قطع و وصل کامل جریان طراحی شده است. استفاده از آن در حالت نیمه‌باز برای تنظیم دبی توصیه نمی‌شود؛ زیرا ممکن است باعث سایش نشیمنگاه (Seat) و کاهش عمر آب‌بندی شیر شود.
چرا شیر گازی فولادی فورج کلاس 800 انتخاب مناسبی است؟
در بسیاری از پروژه‌های صنعتی، شیرآلات باید بتوانند فشار بالا، تغییرات دمایی و شرایط کاری سخت را بدون افت عملکرد تحمل کنند. فولاد فورج ASTM A105 به دلیل استحکام مکانیکی بالا، مقاومت مناسب در برابر تنش و قابلیت اطمینان در سرویس‌های سنگین، یکی از بهترین متریال‌ها برای تولید شیرآلات فشار قوی محسوب می‌شود. ترکیب بدنه فورج، طراحی توپی و اتصال رزوهای NPT باعث می‌شود این محصول علاوه بر آب‌بندی مناسب، نصب آسان و سرویس مطمئنی نیز داشته باشد.
کاربردهای شیر گازی فولادی کلاس 800
- خطوط انتقال نفت خام و فرآورده‌های نفتی
- شبکه‌های انتقال گاز طبیعی و گازهای صنعتی
- سیستم‌های بخار فشار بالا
- پالایشگاه‌ها و مجتمع‌های پتروشیمی
- نیروگاه‌های حرارتی و سیکل ترکیبی
- سیستم‌های هیدرولیک و پنوماتیک
- کارخانه‌های شیمیایی و صنایع فرآیندی
- خطوط انتقال روغن صنعتی و سوخت
- واحدهای ابزار دقیق و تأسیسات صنعتی
- کاربردهای عمومی در صنایع آب و فاضلاب صنعتی
مشخصات فنی محصول
نوع شیر
شیر توپی (Ball Valve)
شیر توپی (Ball Valve)
جنس بدنه
فولاد فورج ASTM A105
فولاد فورج ASTM A105
نوع اتصال
رزوهای NPT
رزوهای NPT
کلاس فشاری
Class 800
Class 800
نوع عملکرد
اهرم دستی (Lever Operated)
اهرم دستی (Lever Operated)
سیالات قابل استفاده
آب، بخار، گاز، نفت، روغن و سایر سیالات صنعتی سازگار
آب، بخار، گاز، نفت، روغن و سایر سیالات صنعتی سازگار
مهم‌ترین مزایای این محصول
شیر گازی فولادی فورج کلاس 800 به دلیل طراحی ساده و مهندسی‌شده، عملکرد بسیار مطمئنی در شرایط کاری سخت دارد. باز و بسته شدن سریع تنها با یک چرخش ۹۰ درجه‌ای، آب‌بندی مناسب، مقاومت بالا در برابر فشار، کاهش احتمال نشتی و طول عمر زیاد، از مهم‌ترین دلایل محبوبیت این محصول در صنایع مختلف هستند. علاوه بر این، اتصال رزوهای NPT نصب آسانی را فراهم می‌کند و در پروژه‌هایی که نیاز به مونتاژ یا تعویض سریع شیر وجود دارد، گزینه‌ای اقتصادی و کاربردی محسوب می‌شود.
فولاد فورج ASTM A105 چیست و چه مزیتی دارد؟
بدنه این شیر از فولاد کربنی فورج شده ASTM A105 تولید شده است. این استاندارد یکی از پرکاربردترین متریال‌ها برای ساخت شیرآلات، اتصالات و فلنج‌های فشار قوی محسوب می‌شود. در فرآیند فورج، فولاد تحت فشار بسیار زیاد شکل داده می‌شود. این فرآیند باعث می‌شود ساختار فلز متراکم‌تر شده و مقاومت آن در برابر فشار، ضربه، خستگی و تنش‌های مکانیکی افزایش پیدا کند. به همین دلیل شیرهای فورج در خطوط حساس، عملکرد مطمئن‌تر و عمر مفید بیشتری نسبت به بسیاری از مدل‌های ریخته‌گری دارند. استفاده از فولاد A105 همچنین باعث می‌شود شیر در برابر تغییرات دمایی و فشارهای متناوب، پایداری مناسبی داشته باشد و در شرایط کاری سخت، کیفیت آب‌بندی و استحکام خود را حفظ کند.
کلاس فشاری 800 چه مفهومی دارد؟
عبارت Class 800 نشان‌دهنده کلاس فشاری شیر بر اساس استانداردهای ASME است. این عدد به این معنا نیست که شیر همیشه تا فشار 800 PSI کار می‌کند؛ بلکه بیانگر رده طراحی شیر است و فشار مجاز نهایی به عواملی مانند دمای سیال، جنس بدنه، متریال قطعات داخلی و استاندارد ساخت بستگی دارد. به طور کلی، شیرهای کلاس 800 برای خطوط فشار بالا طراحی شده‌اند و در صنایع نفت، گاز، پتروشیمی، بخار و نیروگاهی به‌عنوان یکی از رایج‌ترین گزینه‌ها شناخته می‌شوند.
چرا از رزوه NPT استفاده می‌شود؟
اتصال رزوهای NPT (National Pipe Thread) یکی از استانداردهای پرکاربرد در صنعت است. رزوه مخروطی این اتصال باعث می‌شود هنگام بستن شیر، آب‌بندی بسیار مناسبی ایجاد شود و احتمال نشتی به حداقل برسد. از مهم‌ترین مزایای اتصال NPT می‌توان به نصب سریع، عدم نیاز به جوشکاری، سهولت تعویض شیر و کاهش زمان تعمیرات اشاره کرد. به همین دلیل در خطوط ابزار دقیق، تأسیسات صنعتی و پروژه‌هایی که دسترسی به شیر اهمیت دارد، اتصال رزوهای NPT انتخاب بسیار مناسبی است.
تفاوت شیر گازی با شیر کشویی
| ویژگی | شیر گازی (Ball Valve) | شیرفلکه کشویی |
|---|---|---|
| باز و بسته شدن | ربع گرد (90 درجه) | چند دور چرخش فلکه |
| سرعت عملکرد | بسیار سریع | کندتر |
| آب‌بندی | بسیار عالی | عالی |
| کنترل جریان | مناسب نیست | مناسب نیست |
| کاربرد اصلی | قطع و وصل سریع | قطع و وصل خطوط اصلی |
نکات مهم هنگام نصب و بهره‌برداری
- قبل از نصب، داخل لوله و شیر از هرگونه براده، گردوغبار و ذرات خارجی تمیز شود.
- از نوار تفلون یا آب‌بند مناسب برای رزوه‌های NPT استفاده کنید.
- اهرم شیر را به عنوان ابزار برای سفت کردن رزوه به کار نبرید.
- شیر را در حالت نیمه‌باز برای مدت طولانی قرار ندهید.
- باز و بسته کردن شیر باید با حرکت نرم و بدون اعمال نیروی اضافی انجام شود.
- در سرویس‌های بخار و دمای بالا، وضعیت آب‌بندی به‌صورت دوره‌ای بررسی شود.
جمع‌بندی
اگر به دنبال یک شیر صنعتی با کیفیت بالا برای قطع و وصل سریع جریان در خطوط فشار قوی هستید، شیر گازی فولادی فورج رزوهای NPT کلاس 800 ASTM A105 یکی از بهترین انتخاب‌ها است. بدنه فورج شده، کلاس فشاری بالا، اتصال استاندارد NPT و آب‌بندی مطمئن باعث شده این محصول در صنایع نفت، گاز، پتروشیمی، نیروگاه‌ها، خطوط بخار و بسیاری از واحدهای صنعتی، عملکردی قابل اعتماد داشته باشد. انتخاب صحیح سایز، توجه به فشار و دمای کاری و نصب اصولی، نقش مهمی در افزایش طول عمر و بهره‌وری این شیر خواهد داشت.
نقد و بررسی
نقد و بررسی تخصصی شیر گازی فولادی فورج رزوهای NPT کلاس 800 ASTM A105
شیر گازی فولادی فورج کلاس 800 یکی از پرکاربردترین شیرآلات صنعتی برای قطع و وصل سریع جریان در خطوط فشار بالا است. طراحی توپی (Ball Valve) باعث می‌شود تنها با یک چرخش ۹۰ درجه‌ای اهرم، مسیر جریان به‌طور کامل باز یا بسته شود. همین ویژگی، سرعت عملکرد بالا و آب‌بندی مطمئن را به یکی از مهم‌ترین مزایای این محصول تبدیل کرده است. برخلاف شیرفلکه کشویی که برای باز و بسته شدن تدریجی به چند دور چرخش فلکه نیاز دارد، شیر توپی در شرایط اضطراری یا خطوطی که نیاز به قطع سریع جریان وجود دارد، عملکرد بسیار بهتری ارائه می‌دهد.
کیفیت بدنه ASTM A105
بدنه این شیر از فولاد فورج ASTM A105 ساخته شده است؛ متریالی که به دلیل استحکام مکانیکی بالا، مقاومت در برابر فشار و دوام مناسب، یکی از استانداردهای اصلی در ساخت شیرآلات فشار قوی محسوب می‌شود. فرآیند فورج موجب کاهش تخلخل، افزایش یکنواختی ساختار فلز و بهبود مقاومت قطعه در برابر تنش‌های مکانیکی می‌شود. به همین دلیل شیرهای فورج در پروژه‌های حساس نفت، گاز، پتروشیمی و نیروگاهی کاربرد گسترده‌ای دارند.
بررسی فنی: اتصال رزوهای NPT نصب آسان و آب‌بندی قابل قبولی دارد، اما برای خطوطی که لرزش بسیار زیاد یا سایزهای بزرگ دارند، معمولاً اتصال فلنجی یا جوشی انتخاب مناسب‌تری است.
مقایسه با سایر شیرآلات صنعتی
| نوع شیر | سرعت عملکرد | کنترل جریان | آب‌بندی | کاربرد اصلی |
|---|---|---|---|---|
| شیر گازی (Ball Valve) | ★★★★★ | ★☆☆☆☆ | ★★★★★ | قطع و وصل سریع |
| شیرفلکه کشویی | ★★☆☆☆ | ★☆☆☆☆ | ★★★★☆ | خطوط انتقال |
| شیرفلکه سوزنی | ★★☆☆☆ | ★★★★★ | ★★★★☆ | کنترل دقیق جریان |
| گلوب ولو | ★★★☆☆ | ★★★★☆ | ★★★★☆ | تنظیم جریان |
مزایای محصول
- باز و بسته شدن سریع تنها با چرخش ۹۰ درجه اهرم
- بدنه فولادی فورج ASTM A105 با استحکام بالا
- مناسب برای خطوط فشار قوی
- آب‌بندی مطمئن و کاهش احتمال نشتی
- نصب آسان به کمک رزوه استاندارد NPT
- نیاز کم به تعمیر و نگهداری
- طول عمر بالا در صورت استفاده صحیح
- مناسب برای نفت، گاز، بخار، روغن و سیالات صنعتی
محدودیت‌ها
- برای تنظیم یا کنترل مداوم جریان طراحی نشده است.
- قرار دادن شیر در حالت نیمه‌باز می‌تواند باعث آسیب به سیت (Seat) و کاهش عمر آب‌بندی شود.
- در سایزهای بزرگ، نیروی بیشتری برای عملکرد دستی نیاز است.
- در خطوط دارای ذرات جامد زیاد، استفاده از صافی (Y Strainer) قبل از شیر توصیه می‌شود.
جمع‌بندی
اگر هدف شما قطع و وصل سریع، ایمن و مطمئن جریان در خطوط فشار بالا است، شیر گازی فولادی فورج رزوهای NPT کلاس 800 ASTM A105 یکی از بهترین گزینه‌ها به شمار می‌رود. کیفیت ساخت بالا، بدنه فورج، آب‌بندی مناسب و عملکرد سریع، این محصول را به انتخابی قابل اعتماد برای صنایع نفت، گاز، پتروشیمی، نیروگاه‌ها و تأسیسات صنعتی تبدیل کرده است. البته در صورتی که نیاز به کنترل دقیق دبی یا تنظیم پیوسته جریان داشته باشید، استفاده از شیرفلکه سوزنی یا گلوب ولو انتخاب فنی مناسب‌تری خواهد بود.
