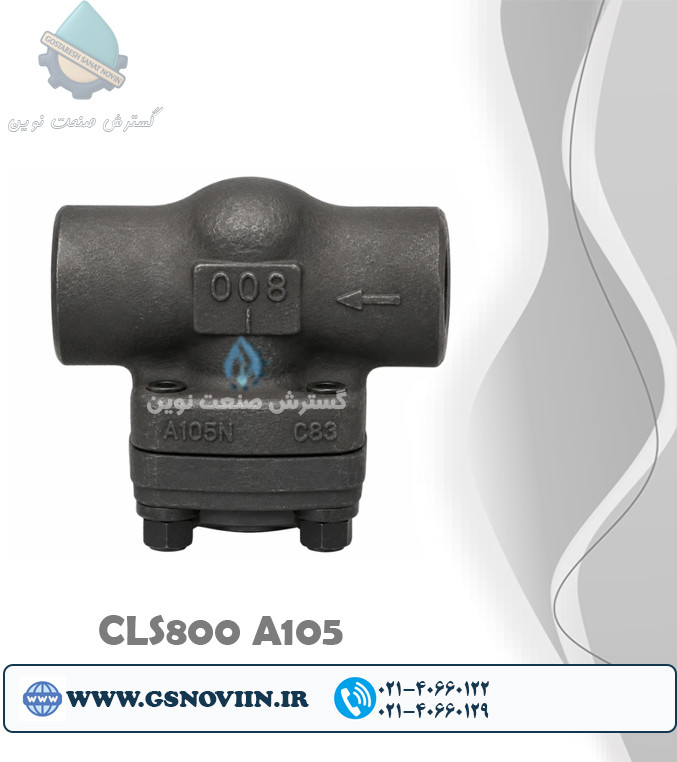

شیر یکطرفه دریچه‌ای فولادی فورج جوشی Socket Weld کلاس 800 ASTM A105 مناسب جلوگیری از برگشت جریان در خطوط نفت، گاز، بخار و صنایع پتروشیمی

A105 شیر یکطرفه دریچه‌ای فولادی فورج جوشی Socket Weld (SW) کلاس 80۰

Forged Steel Swing Check Valve Class 800 Socket Weld ASTM A105
برند:OMB
‌انواع سایز ها
2,990,000
مشخصات

فولاد

WCB A105

کلاس

800

کشور سازنده

چین

نوع اتصال

جوشی / SW

عملکرد

دریچه ای

توضیحات
ASTM A105 Class 800 Socket Weld Swing Check Valve

شیر یکطرفه دریچه‌ای فولادی فورج جوشی Socket Weld کلاس 800 ASTM A105

شیر یکطرفه دریچه‌ای فولادی فورج جوشی کلاس 800 ASTM A105 که با نام Swing Check Valve نیز شناخته می‌شود، یکی از مهم‌ترین تجهیزات حفاظتی در خطوط لوله صنعتی است. این شیر بدون نیاز به اپراتور و تنها با نیروی جریان سیال عمل می‌کند و از بازگشت جریان جلوگیری می‌کند. بدنه فورج ASTM A105، اتصال جوشی Socket Weld و طراحی کلاس 800، این محصول را به گزینه‌ای ایده‌آل برای خطوط فشار بالا در صنایع نفت، گاز، پتروشیمی، بخار و نیروگاهی تبدیل کرده است.

شیر یکطرفه دریچه‌ای چگونه کار می‌کند؟

داخل این شیر یک دیسک لولایی (Swing Disc) قرار دارد که هنگام حرکت سیال در جهت صحیح، باز شده و اجازه عبور جریان را می‌دهد. زمانی که جریان متوقف شود یا قصد بازگشت داشته باشد، دیسک به‌صورت خودکار روی نشیمنگاه قرار گرفته و مسیر عبور را کاملاً مسدود می‌کند. این عملکرد از برگشت سیال، آسیب به پمپ‌ها، کمپرسورها و سایر تجهیزات حساس جلوگیری کرده و باعث افزایش ایمنی سیستم می‌شود.

نکته فنی: برخلاف شیرهای کشویی یا گازی، شیر یکطرفه برای باز و بسته کردن دستی طراحی نشده و فقط وظیفه جلوگیری از برگشت جریان را بر عهده دارد.

چرا بدنه فورج ASTM A105؟

فولاد ASTM A105 یکی از استانداردهای معتبر برای ساخت شیرآلات فشار قوی است. فرآیند فورج باعث افزایش تراکم ساختار فلز، کاهش تخلخل، مقاومت بیشتر در برابر فشار، شوک‌های مکانیکی و تغییرات دمایی می‌شود. به همین دلیل شیرهای فورج A105 نسبت به بسیاری از نمونه‌های ریخته‌گری، دوام و قابلیت اطمینان بیشتری در شرایط کاری سخت دارند.

مزایای اتصال جوشی Socket Weld

در اتصال Socket Weld، لوله داخل سوکت شیر قرار گرفته و پس از آن عملیات جوشکاری انجام می‌شود. این نوع اتصال استحکام بسیار بالایی دارد، احتمال نشتی را کاهش می‌دهد و در برابر لرزش و تنش‌های مکانیکی مقاومت بیشتری نسبت به اتصال رزوه‌ای ایجاد می‌کند. به همین دلیل در پروژه‌های دائمی و خطوط فشار بالا، اتصال SW یکی از رایج‌ترین انتخاب‌ها است.

کاربردهای شیر یکطرفه کلاس 800

  • خطوط انتقال نفت خام و فرآورده‌های نفتی
  • شبکه‌های انتقال گاز طبیعی و گازهای صنعتی
  • سیستم‌های بخار فشار بالا
  • خطوط خروجی پمپ‌ها و کمپرسورها
  • پالایشگاه‌ها و مجتمع‌های پتروشیمی
  • نیروگاه‌های حرارتی و سیکل ترکیبی
  • صنایع شیمیایی و فرآیندی
  • تأسیسات صنعتی فشار قوی
  • سیستم‌های هیدرولیک و پنوماتیک
  • کارخانه‌های تولید انرژی

مشخصات فنی

نوع شیر
Swing Check Valve
جنس بدنه
ASTM A105 Forged Steel
نوع اتصال
Socket Weld (SW)
کلاس فشاری
Class 800
عملکرد
خودکار (بدون نیاز به اپراتور)
کاربرد اصلی
جلوگیری از برگشت جریان سیال

مزایای استفاده از این محصول

استفاده از شیر یکطرفه دریچه‌ای فولادی فورج جوشی کلاس 800 باعث افزایش ایمنی خطوط لوله، محافظت از تجهیزات دوار، کاهش احتمال خرابی ناشی از برگشت جریان و افزایش طول عمر سیستم می‌شود. بدنه فورج ASTM A105، اتصال جوشی Socket Weld و طراحی استاندارد Swing Check، این محصول را به یکی از بهترین انتخاب‌ها برای پروژه‌های صنعتی با فشار و دمای بالا تبدیل کرده است.

نقد و بررسی

نقد و بررسی تخصصی شیر یکطرفه دریچه‌ای فولادی فورج جوشی Socket Weld کلاس 800 ASTM A105

شیر یکطرفه دریچه‌ای یا Swing Check Valve یکی از مهم‌ترین تجهیزات حفاظتی در سیستم‌های لوله‌کشی صنعتی است. وظیفه اصلی این شیر جلوگیری از بازگشت جریان سیال و محافظت از تجهیزاتی مانند پمپ‌ها، کمپرسورها، بویلرها و مبدل‌های حرارتی است. این مدل با بدنه فورج ASTM A105، اتصال جوشی Socket Weld و کلاس فشاری 800 برای استفاده در خطوط فشار بالا طراحی شده و در صنایع نفت، گاز، پتروشیمی، نیروگاه‌ها و واحدهای فرآیندی عملکرد بسیار قابل اعتمادی دارد. برخلاف شیرهای دستی، عملکرد این محصول کاملاً خودکار است. هر زمان که جریان در جهت صحیح حرکت کند، دیسک باز می‌شود و با کاهش فشار یا ایجاد جریان معکوس، دیسک به‌صورت خودکار روی نشیمنگاه قرار گرفته و مسیر را مسدود می‌کند.

بررسی فنی: استفاده از اتصال Socket Weld (SW) باعث می‌شود اتصال شیر به خط لوله استحکام بالایی داشته باشد و احتمال نشتی در فشارها و دماهای بالا کاهش یابد. به همین دلیل این مدل در پروژه‌های دائمی و خطوط حساس نسبت به نمونه‌های رزوه‌ای انتخاب رایج‌تری است.

مقایسه مدل جوشی با مدل رزوه‌ای

ویژگی Socket Weld (SW) رزوه‌ای NPT
استحکام اتصال ★★★★★ ★★★★☆
مقاومت در برابر لرزش ★★★★★ ★★★☆☆
احتمال نشتی بسیار کم کم
سهولت تعویض کمتر بیشتر
کاربرد خطوط دائمی فشار بالا تأسیسات قابل سرویس

مزایای محصول

  • جلوگیری مؤثر از برگشت جریان سیال
  • محافظت از پمپ، کمپرسور و سایر تجهیزات حساس
  • بدنه فولادی فورج ASTM A105 با مقاومت مکانیکی بالا
  • اتصال جوشی Socket Weld با استحکام و آب‌بندی مناسب
  • مناسب برای خطوط فشار بالا و دمای بالا
  • افت فشار کم به دلیل طراحی دریچه‌ای
  • عملکرد کاملاً خودکار و بدون نیاز به اپراتور
  • طول عمر بالا و هزینه نگهداری پایین

محدودیت‌ها

  • برای قطع و وصل یا تنظیم جریان طراحی نشده است.
  • نصب باید مطابق جهت فلش روی بدنه انجام شود.
  • تعویض مدل جوشی نسبت به مدل رزوه‌ای زمان بیشتری نیاز دارد.
  • در خطوط دارای ذرات جامد زیاد، استفاده از صافی (Y Strainer) قبل از شیر توصیه می‌شود.
  • جوشکاری باید توسط نیروی متخصص انجام شود تا به قطعات آب‌بندی آسیبی وارد نشود.

این شیر برای چه کاربردهایی مناسب است؟

این محصول انتخابی مناسب برای خطوط خروجی پمپ‌ها، سیستم‌های بخار، خطوط انتقال نفت و گاز، واحدهای پتروشیمی، نیروگاه‌ها، صنایع شیمیایی و سایر فرآیندهایی است که برگشت جریان می‌تواند باعث آسیب به تجهیزات یا اختلال در عملکرد سیستم شود. طراحی Swing Check باعث افت فشار کمتر نسبت به برخی مدل‌های دیگر شده و در خطوط افقی عملکرد بسیار مطلوبی دارد.

جمع‌بندی

اگر به دنبال یک شیر یکطرفه با دوام، مقاوم و مناسب برای خطوط فشار بالا هستید، شیر یکطرفه دریچه‌ای فولادی فورج جوشی Socket Weld کلاس 800 ASTM A105 یکی از بهترین گزینه‌ها است. بدنه فورج، کلاس فشاری بالا، اتصال جوشی و عملکرد خودکار، این محصول را به انتخابی مطمئن برای پروژه‌های صنعتی سنگین تبدیل کرده است. انتخاب صحیح سایز، رعایت جهت نصب و اجرای اصولی جوشکاری، نقش مهمی در افزایش عمر مفید و عملکرد بدون نشتی این شیر خواهد داشت.
