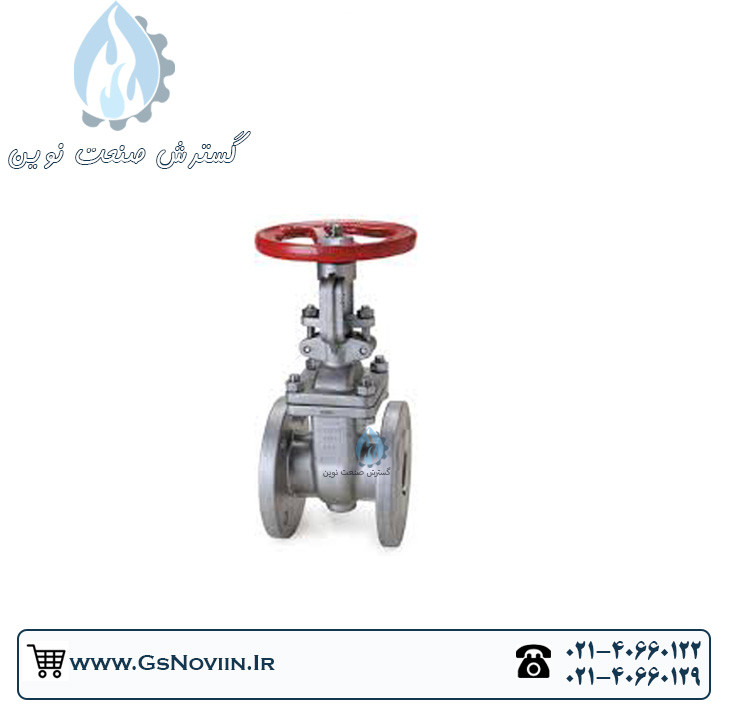

شیرفلکه کشویی "10 اینچ کلاس 300 فولاد A216 ریخته گری

گیت ولو فولادی فلنجدار و جوشی ASTM A216 GR WCB CL 150-300-600-900 1500 در انواع اروپایی و اسیایی (چین و کره و ایران )

گیت ولو فولادی کلاس ۱۵۰ متریال a216wcb یکی از انواع پرفروش و پرکاربرد شیرهای دروازه ای یا Gate Valve می باشد. امروزه گیت ولوها رایج ترین شیرآلات مسدودکننده جریان سیالات در صنعت می باشند. این شیرها معمولاً در مواردی استفاده می شوند که وجود حداقل فشار در جریان سیال و نیز جریان خاموش و روشن دو سویه مورد نیاز باشد. این نکته قابل توجه است که استفاده طولانی مدت از این شیرها در حالت نیمه باز، می تواند موجب صدمه به شیر و بروز نقص در عملکرد آن شود. گیت ولو فولادی کلاس ۱۵۰ متریال a216wcb در زمره شیرهای دروازه ای کلاس ۱۵۰ می باشد. شیرهای این دسته، اتصالات کلاهک استاندارد، مسطح و بیضی شکل دارند که ساده ترین و مقرون به صرفه ترین تنظیمات برای سرویس های کم فشار است. سایز شیرهای این کلاس، از ۴ اینچ تا ۳۶ اینچ می باشد. واشرهای استاندارد این نوع گیت ولوها از نوع موج دار یا چین دار است.





اجزای گیت ولو فولادی



تصویر زیر نمایی از گیت ولو فولادی کلاس ۱۵۰ متریال a216wcb و اجزای سازنده آن را نشان می دهد. عناصر و عملکرد عناصر تشکیل دهنده این شیر به شرح زیر است:





ساقه یا میله بالارونده (Rising Stem)

این میله در بالای گیت ولو قرار گرفته است و به راحتی قابل مشاهده است. این میله در واقع نشانگر و علامت خاموش یا روشن بودن شیر است.

چرخ (Handwheel)

از چرخ بزرگی در طراحی و ساخت این مدل گیت ولو بهره گیری شده است تا بتواند کارکرد آسان شیر را فراهم کند. این چرخ همچنین می تواند با گیربکس، محرک موتور یا محرک سیلندر نیز جهت ارائه خدمات پیچیده و سخت تر، در دسترس باشد.

اتصالات گریس (Grease Fittings)

در گیت ولو فولادی کلاس ۱۵۰ متریال a216wcb، آستین های یوغ مجهز به اتصالات به منظور به حداقل رساندن سایش و گشتاور عملکرد شیر، تعبیه شده است.

آستین یوغ (Yoke Sleeve)

این قطعه مجهز به هادی آلومینیوم-برنز یا مقاوم در برابر نیکل است که جهت کاهش گشتاور عملکرد مورد استفاده قرار می گیرد.

پیچ های نوسان (Swing Bolts)

این پیچ ها بسته و باز شونده هستند و موجب تسهیل در امر تعمیر، نگهداری و تعویض قطعات گیت ولو فولادی کلاس ۱۵۰ متریال a216wcb می شوند.

قطعه واسط (Gland)

این قطعه جهت رفع خطر آسیب به ساقه در اثر تنش های اضافه ای که هنگام عملکرد به شیر وارد می شود، در نظر گرفته شده است.

محفظه یا جعبه چاشنی (Stuffing Box)

در لبه های دیواره نزدیک به ساقه، محفظه های کوچکی جهت ورود گریس و روغن کاری قطعات داخلی گیت ولو وجود دارند.

ساقه (Stem)

تمام گیت ولوهای فولادی دارای یک عضو مهم و اصلی با نام ساقه یا شفت هستند. ساقه یا استم به عنوان یکی از اجزای اصلی به صورت یک میله عمودی با قطر مشخص در میانه ساختار گیت ولو فولادی کلاس ۱۵۰ متریال a216wcb قرار گرفته است. این عضو، با حرکت بالارونده و پایین رونده خود نیروی لازم برای مسدود کردن مسیر عبور جریان سیال را فراهم می آورد.

نشیمنگاه (Back Seat)

این عضو وظیفه آب بندی و به نوعی درزگیری اجزای درونی گیت ولو را بر عهده دارد.

درپوش یا کلاهک (Bonnet)

بانت یا کلاهک، پس از اینکه اجزای داخلی گیت ولو به هم اتصال داده شدند و در جای مخصوص خود قرار گرفتند، به عنوان قطعه دربرگیرنده تمامی اجزای داخلی و به عنوان جزئی از بدنه گیت ولو نصب می شود. اتصال این قطعه به سایر اجزا به صورت رزوه ای یا فلنجی صورت می گیرد.

بدنه (Body)

بدنه گیت ولو، از جنسی مقاوم و همانطور که از اسم آن مشخص است از جنس فولاد می باشد. ضخامت دیواره بدنه گیت ولو فولادی کلاس ۱۵۰ متریال a216wcb معمولاً ۶۰۰ dpi در نظر گرفته می شود تا حداکثر عمر مفید شیر تضمین شود.

گوه (Wedge)

گوه قطعه ای کاملاً هدایت شونده است که برای حداکثر فشار لازم جهت خاموش کردن شیر، روی نشیمن شیر نصب شده است.

حلقه های نشیمن (Seat Rings)

حلقه های سنگین و جداگانه که کار تعمیر و نگهداری از قطعات درونی شیر دروازه ای را راحت تر می کنند.

اتصالات انتهایی (End Connections)

بخش های انتهایی فلنج دار گیت ولو فولادی کلاس ۱۵۰ متریال a216wcb که روکش و سطح صافی دارند.

قیمت شیرهای دروازه ای نوع گیت ولو فولادی کلاس ۱۵۰ متریال a216wcb بستگی به برند و شرکت سازنده، متریال مورد استفاده در ساخت اجزای شیر، سایز و ابعاد شیر دروازه ای و … دارد.

چکیده مقاله بررسی اثر پارامترهای عملیات حرارتی نرماله کردن بر بهبود خواص کششی و ریزساختار فولاد ریخته گری شده A216 گرید WCB

فولاد ASTM A216 زیر مجموعه ای از فولادهای کربنی ریخته گری شده است که سه گرید WCB, WCA و WCC برای این فولاد ذکر شده است. این فولاد برای شیرها، فلنجها، اتصالات و یا سایر قطعات حاوی فشار برای کاربرد در درجه حرارت بالا و کیفیت مناسب برای مونتاژبا ریخته گری های دیگر و یا قطعات فرفورژه توسط جوشکاری ذوبی کاربرد دارد. گرید WCB از فولاد مذکور در ساخت قطعات ریخته گری شده تحت فشار پمپ کاربرد دارد. هدف از این پژوهش، رسیدن به خواص مکانیکی مطلوب این فولاد ( افزایش طول زیاد ) با استفاده از عملیات حرارتی می باشد. برای این منظور نمونه هایی از فولاد ساده کربنی ASTM A216 ساخته شده و عملیات حرارتی آستنیته کردن و سپس نرماله کردن بر روی انها انجام شد. برای به دست آوردن دمای مناسب عملیات آستنیته کردن، به استانداردها مراجعه کرده و نزدیکترین فولاد به فولاد ما ( از نظر ترکیب شیمیایی و خواص مکانیکی ) را انتخاب کردیم که دمای آستنیته کردن آن 925 درجه سانتیگراد به دست آمد. برای انجام عملیات حرارتی نرماله کردن، نمونه های مختلف در دماهای 815، 905، 915، 925، 935 و 945 درجه سانتیگراد به مدت 60 دقیقه در کوره قرار گرفتند و سپس در هوای محیط سرد شدند. پس از انجام عملیات حرارتی بر روی نمونه ها، ابعاد نمونه ها مطابق استاندارد E8 برای آزمون کشش آماده سازی شدند. همچنین نمونه ها پس از آماده سازی و عملیات سطحی (سوهان، سمباده، پولیش و اچ ) برای آزمون SEM آماده شدند. نتایج ازمایشات نشان میدهد که بیشترین افزایش طول در نمونه نرمالایز شده در 925 درجه سانتیگراد مشاهده می شود و این نمونه دارای حداکثر کاهش سطح مقطع میباشد. علت این کاهش سطح مقطع خوب، کمتر بودن فازهای ترد مثل بینیت بوده است.
