دسته‌بندی: انواع شیرآلات
نام محصول:شیر صافی (Strainer)
مدل:Y Type / Basket Type (بسته به طراحی)
کلاس فشار:Class 150
جنس بدنه:ASTM A216 WCB (ریختگی) — برای نسخه A105 یک محصول/ردیف جدا بسازید
خلاصه سریع برای کسانی که وقت ندارند
- کاربرد: فیلتر کردن ذرات جامد و ناخالصی از سیال قبل از رسیدن به پمپ، شیرآلات کنترلی یا تجهیزات حساس خط لوله.
- بدنه: دو گزینه — WCB (ریخته‌گری، مقرون‌به‌صرفه‌تر در سایزهای بزرگ) یا A105 (فورج، تراکم ساختاری بالاتر، معمولاً سایزهای کوچک‌تر).
- کلاس فشاری: Class 150 — رتبه فشار در دمای محیط حدود ۱۹.۶ بار (۲۸۵ psi)، با افت تدریجی در دماهای بالاتر (جدول کامل پایین‌تر).
- نوع توری: تک‌توری (Simplex) برای کاربردهای معمول، دوتوری (Duplex) برای خطوطی که نباید حین سرویسِ توری متوقف شوند.
- اتصال: فلنجی، مطابق رایج‌ترین رویه صنعتی برای این کلاس فشاری.
- قیمت: به دلیل نوسان بازار فولاد و آلیاژها، قیمت روز اعلام میشود — برای استعلام تماس بگیرید.

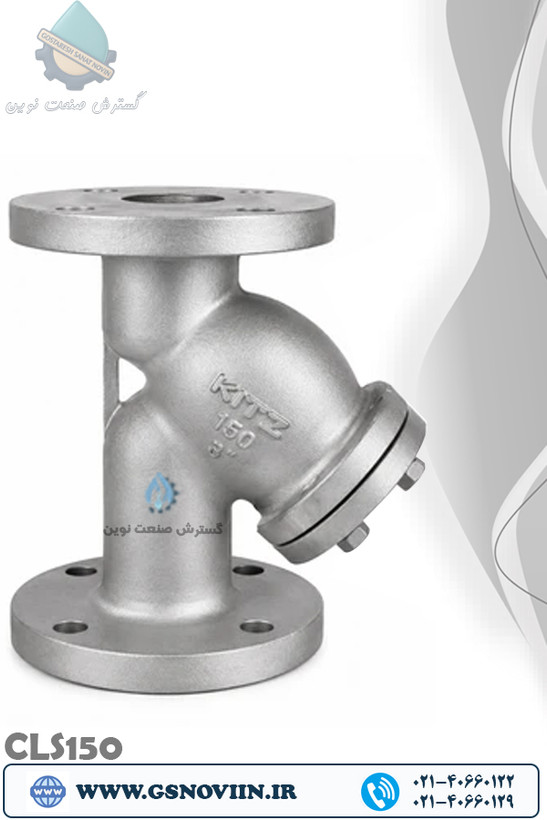

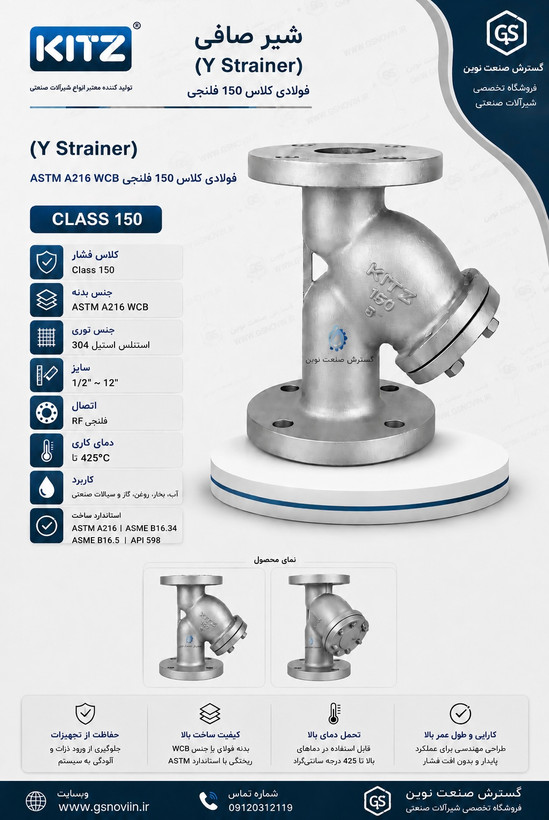

تصویر واقعی محصول: شیر صافی (Y-Strainer) فولادی کلاس ۱۵۰ فلنجی، محصول گسترش صنعت نوین. برای مشاهده تصاویر بیشتر یا ابعاد دقیق با کارشناسان فروش تماس بگیرید.
بررسی کامل محصول
شیر صافی یا استرینر، برخلاف شیرهای قطع‌وصل، وظیفه باز و بسته کردن جریان را ندارد؛ نقش آن فیلتراسیون است: ذرات جامد، براده، رسوب و ناخالصی معلق در سیال را قبل از رسیدن به تجهیزات پایین‌دست (پمپ، فلومتر، شیر کنترل) می‌گیرد تا از سایش و خرابی زودرس آن‌ها جلوگیری شود. طراحی Y-شکل به این دلیل انتخاب شده که سبد توری با کمترین افت فشار در مسیر جریان قرار گیرد و در عین حال امکان باز کردن درپوش و تمیزکاری یا تعویض توری بدون جداسازی کامل بدنه از خط لوله وجود داشته باشد.
برای کاربر عمومی / پیمانکار
اگر در خط لوله شما ممکن است ذرات جوش، زنگ‌زدگی داخل لوله، شن یا رسوب وجود داشته باشد، قرار دادن یک شیر صافی قبل از پمپ یا کنتور، از گیر کردن ذرات در پروانه پمپ یا آسیب به آب‌بندها جلوگیری می‌کند. کافی است سایز لوله، نوع سیال (آب سرد، آب گرم، بخار، سوخت و…) و فشار کاری خط را مشخص کنید تا گزینه مناسب (بدنه، کلاس فشاری و نوع توری) پیشنهاد داده شود.
برای مهندس / کارشناس فنی
بدنه ریختگی ASTM A216 WCB (فولاد کربنی کربن پایین با کیفیت ریخته‌گری تجهیزات فشار) و بدنه فورج ASTM A105 (فولاد کربنی فورج‌شده) هر دو در گروه مواد یکسان استاندارد ASME B16.34 قرار دارند و رتبه فشار-دمای مشابهی دارند؛ تفاوت عملی عمدتاً در فرآیند تولید، یکنواختی ساختار دانه‌ای و بازه سایزی رایج هر فرآیند است. انتخاب نهایی باید بر اساس سازگاری شیمیایی سیال با فولاد کربنی، DN خط، افت فشار مجاز (Δp) و اندازه مش توری متناسب با اندازه ذرات هدف انجام شود.
فشار و دمای تحمل (Class 150)
رتبه فشار-دمای کلاس ۱۵۰ برای بدنه‌های فولاد کربنی WCB و A105 مطابق استاندارد ASME B16.34 به شرح جدول زیر است. این مقادیر، حداکثر فشار کاری مجاز در هر دما را نشان می‌دهند و با افزایش دما، به دلیل کاهش استحکام فلز، به‌صورت پلکانی کاهش می‌یابند.
| دمای سرویس | حداکثر فشار کاری مجاز | وضعیت |
|---|---|---|
| −29 تا 38°C | 19.6 bar (285 psi) | ✓ تأیید شده |
| ~100°C | ≈17.9 bar (260 psi) | ✓ تأیید شده |
| ~200°C | ≈13.8 bar (200 psi) | ✓ تأیید شده |
| ~300°C | ≈12.1 bar (175 psi) | ✓ تأیید شده |
| حداکثر دمای مجاز کاربرد پیوسته | ≈425°C | ✓ تأیید شده |
منبع: جداول فشار-دمای ASME B16.34 برای گروه مواد فولاد کربنی (A216 WCB / A105). اعداد بینابینی با درون‌یابی خطی بین دو نقطه استاندارد محاسبه می‌شوند؛ برای پروژه‌های حساس، همیشه به نسخه رسمی و به‌روز استاندارد ASME B16.34 مراجعه شود. بالای ۴۲۵ درجه سانتیگراد، فاز کاربید در این فولادها ممکن است به گرافیت تبدیل شود و استفاده طولانی‌مدت در این بازه توصیه نمی‌شود.
نکته مهم: ابعاد دقیق (Face-to-Face)، وزن، سایز اسمی (DN) قابل تأمین، استاندارد فلنج (مثلاً ASME B16.5) و اندازه مش توری برای این محصول، به مدل و سایز سفارشی بستگی دارد و اطلاعات رسمی و تأییدشده هر مورد باید از دیتاشیت سازنده یا کارشناسان فروش استعلام شود؛ این مقادیر را در این صفحه حدس نمی‌زنیم.
تفاوت بدنه ریختگی WCB و بدنه فورج A105
| ویژگی | ASTM A216 WCB (ریختگی) | ASTM A105 (فورج) |
|---|---|---|
| فرآیند تولید | ریخته‌گری در قالب | فورج (شکل‌دهی تحت فشار) |
| ساختار دانه‌بندی | ممکن است ریزحفره داشته باشد؛ نیاز به بازرسی رادیوگرافی/PT در پروژه‌های حساس | ساختار متراکم‌تر و یکنواخت‌تر |
| بازه سایزی رایج در بازار | معمولاً سایزهای بزرگ‌تر و بدنه‌های پیچیده | معمولاً سایزهای کوچک‌تر |
| گروه مواد ASME B16.34 | یکسان با A105 | یکسان با WCB |
این جدول یک مقایسه فنی عمومی بین دو گرید متریال است و اختصاصی یک مدل خاص نیست. اگر مشخصات این دو گرید برای پروژه یا استاندارد کارفرمای شما اهمیت الزام‌آور دارد، حتماً با نسخه رسمی استاندارد ASTM/ASME مطابقت داده شود.
توری تک (Simplex) و توری دوبل (Duplex)
بر اساس محصولات موجود در فروشگاه گسترش صنعت نوین، این شیر صافی در دو پیکربندی عرضه میشود:
تصویر واقعی محصول در این بخش قرار می‌گیرد
(توری تک)
(توری تک)
توری تک (Simplex)
یک سبد توری در بدنه. برای تمیزکاری یا تعویض توری، خط باید موقتاً از سرویس خارج شود. مناسب خطوطی که امکان توقف کوتاه‌مدت دارند.
تصویر واقعی محصول در این بخش قرار می‌گیرد
(توری دوبل)
(توری دوبل)
توری دوبل (Duplex)
دو سبد توری موازی با یک اهرم انتقال جریان. هنگام کثیف شدن یک توری، جریان با چرخاندن اهرم به توری دوم منتقل میشود و توری اول بدون توقف خط قابل سرویس است. مناسب خطوط پیوسته (Continuous Duty).
کاربرد و سیالات مناسب
شیر صافی فولادی کلاس ۱۵۰ عموماً در سیالات و کاربردهای زیر به کار میرود:
- خطوط آب صنعتی و آب خام قبل از پمپ‌ها
- خطوط بخار با فشار و دمای متوسط
- هوای فشرده (Compressed Air) در خطوط تأسیساتی و صنعتی
- سوخت و فرآوردههای نفتی سبک با دمای متوسط
برای سیالات خورنده، اسیدی یا با دمای بسیار بالا، فولاد کربنی WCB/A105 گزینه مناسبی نیست و باید گرید استنلس استیل (مانند CF8/CF8M) یا آلیاژهای مقاوم به خوردگی بررسی شود. تطبیق نهایی جنس با سیال، مسئولیت مهندسی پروژه است و توصیه میشود پیش از خرید با کارشناس فنی گسترش صنعت نوین یا مهندس پروژه هماهنگ شود.
سؤالات متداول
تفاوت شیر صافی WCB و A105 چیست؟
WCB یک فولاد کربنی ریخته‌گری‌شده و A105 یک فولاد کربنی فورج‌شده است. هر دو در یک گروه مواد استاندارد ASME B16.34 قرار دارند و رتبه فشار-دمای مشابهی دارند؛ تفاوت اصلی در فرآیند تولید، یکنواختی ساختار داخلی و بازه سایزی رایج هر کدام است.
شیر صافی توری تک و توری دوبل چه فرقی دارند؟
توری تک یک سبد صافی دارد و برای سرویس نیاز به توقف موقت خط دارد. توری دوبل دو سبد موازی دارد و امکان تعویض/تمیزکاری یک توری را بدون قطع کامل جریان فراهم می‌کند.
حداکثر فشار و دمای کاری شیر صافی فولادی کلاس ۱۵۰ چقدر است؟
در دمای محیط (تا ۳۸ درجه سانتیگراد) حدود ۱۹.۶ بار (۲۸۵ psi)، با کاهش تدریجی در دماهای بالاتر مطابق جدول فشار-دمای بالای همین صفحه (منبع: ASME B16.34). حداکثر دمای کاربرد پیوسته برای WCB/A105 حدود ۴۲۵ درجه سانتیگراد است.
آیا این شیر صافی برای بخار مناسب است؟
بله، در محدوده فشار و دمای مجاز کلاس ۱۵۰ که در جدول فشار-دما آمده است. برای بخار با فشار یا دمای بالاتر از این محدوده، باید کلاس فشاری بالاتر (مانند کلاس ۳۰۰) بررسی شود.
نحوه استعلام قیمت و موجودی چگونه است؟
به دلیل نوسان قیمت فولاد و آلیاژها، قیمت این محصول به‌صورت ثابت اعلام نمی‌شود. برای دریافت قیمت روز، سایز مورد نیاز، نوع بدنه (WCB یا A105) و نوع توری (تک یا دوبل) را به کارشناسان فروش گسترش صنعت نوین اعلام کنید.
