شیر فلکه کشویی برنجی کیزایران | KIZZIRAN
برند: کیز ایران
انواع سایز ها به اینچ
نقد و بررسی شیر فلکه کشویی برنجی کیزایران | KIZZIRAN
شیر فلکه کشویی برنجی کیزایران یک شیر دندهای برای قطع و وصل جریان سیالات در سیستمهای لولهکشی، تأسیسات و برخی کاربردهای صنعتی است. این محصول با استفاده از برنج فورجپذیر MS58 در اجزای اصلی تولید شده و در مدلها و سایزهای مختلف از G 1/2 تا G 4 عرضه میشود.
طراحی کشویی این محصول باعث میشود شیر برای وضعیتهای کاملاً باز یا کاملاً بسته مناسب باشد. بنابراین استفاده از آن برای کنترل دائمی و تنظیم دقیق دبی، کاربرد اصلی این شیر محسوب نمیشود.
برند KIZZIRAN
نوع شیر کشویی
جنس اصلی برنج MS58
فشار کاری 16 و 20 بار
نقد و بررسی فنی شیر فلکه کشویی برنجی کیزایران
مهمترین ویژگی این محصول استفاده از برنج فورجپذیر MS58 در ساخت اجزای اصلی شیر است. فرآیند فورجینگ با ایجاد ساختار متراکمتر در قطعه، میتواند به افزایش مقاومت مکانیکی و استحکام بدنه کمک کند. این ویژگی برای شیرهایی که در سیستمهای تحت فشار نصب میشوند، اهمیت زیادی دارد.
شیر کشویی برنجی کیزایران در مدلهای مختلف با فشار کاری 16 و 20 بار تولید شده است. مدلهای G1/2 تا G2 عمدتاً در رده 16 بار و مدلهای بزرگتر مطابق جدول کاتالوگ در رده 20 بار قرار میگیرند.
ساختار آببندی بخش بالایی شیر نیز یکی از نقاط قابل توجه آن است. استفاده از دو عدد اورینگ NBR در ناحیه میل شیر، در کنار سایر اجزای آببندی، به کاهش احتمال نشتی در این بخش کمک میکند.
مزایا و محدودیتهای محصول
مزایای شیر کشویی کیزایران
- ساخت اجزای اصلی از برنج MS58
- استفاده از فرآیند فورجینگ در بخشهای مربوطه
- تنوع سایز از G1/2 تا G4
- عرضه در مدلهای 16 و 20 بار
- وجود اورینگ NBR در آببندی میل شیر
- اتصال دندهای مناسب سیستمهای رزوهای
نکات قابل توجه پیش از خرید
- برای کنترل مداوم دبی طراحی نشده است.
- باید فشار کاری مدل با فشار سیستم تطبیق داده شود.
- نوع سیال باید با متریال برنج و اجزای آببندی سازگار باشد.
- سایز رزوه باید دقیقاً با خط لوله مطابقت داشته باشد.
- برای کاربردهای دمای بالا باید مدل و شرایط کاری بررسی شود.
کاربردهای شیر فلکه کشویی برنجی کیزایران
تأسیسات آب برای قطع و وصل جریان در سیستمهای لولهکشی و تأسیسات.
شبکههای آبرسانی مناسب برای برخی خطوط رزوهای انتقال و توزیع آب.
سیستمهای آبیاری قابل استفاده در بخشهای مناسب سیستمهای آبیاری.
کاربردهای صنعتی قابل استفاده در سیستمهای دارای سیال سازگار با متریال شیر.

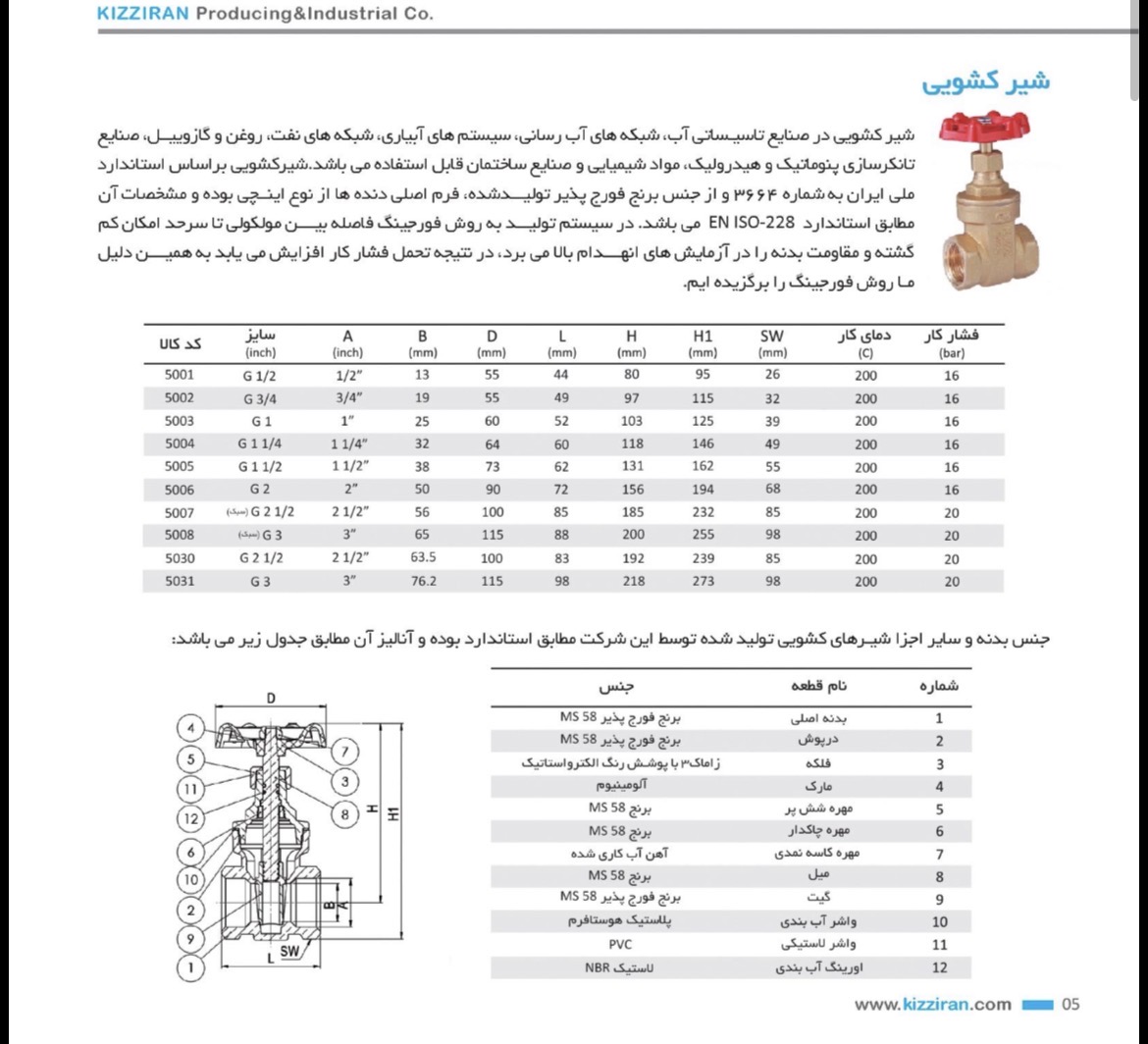

جدول مشخصات فنی شیر کشویی برنجی کیزایران
| کد کالا | سایز | A | B | D | L | H | H1 | SW | دمای کار | فشار کار |
|---|---|---|---|---|---|---|---|---|---|---|
| 5001 | G1/2 | 1/2" | 13 | 55 | 44 | 80 | 95 | 26 | 200°C | 16 bar |
| 5002 | G3/4 | 3/4" | 19 | 55 | 49 | 97 | 115 | 32 | 200°C | 16 bar |
| 5003 | G1 | 1" | 25 | 60 | 52 | 103 | 125 | 39 | 200°C | 16 bar |
| 5004 | G1 1/4 | 1 1/4" | 32 | 64 | 60 | 118 | 146 | 49 | 200°C | 16 bar |
| 5005 | G1 1/2 | 1 1/2" | 38 | 73 | 62 | 131 | 162 | 55 | 200°C | 16 bar |
| 5006 | G2 | 2" | 50 | 90 | 72 | 156 | 194 | 68 | 200°C | 16 bar |
| 5007 | G2 1/2 سبک | 2 1/2" | 56 | 100 | 85 | 185 | 232 | 85 | 200°C | 20 bar |
| 5008 | G3 سبک | 3" | 65 | 115 | 88 | 200 | 255 | 98 | 200°C | 20 bar |
| 5030 | G2 1/2 | 2 1/2" | 63.5 | 100 | 83 | 192 | 239 | 85 | 200°C | 20 bar |
| 5031 | G3 | 3" | 76.2 | 115 | 98 | 218 | 273 | 98 | 200°C | 20 bar |
| 5009 | G4 | 4" | 92 | 175 | 118 | 270 | 335 | 126 | 200°C | 20 bar |
آنالیز متریال و اجزای شیر
| شماره | قطعه | جنس |
|---|---|---|
| 1 | بدنه اصلی | برنج فورجپذیر MS58؛ در سایز 4 اینچ ریختهگری |
| 2 | درپوش | برنج فورجپذیر MS58؛ در سایز 4 اینچ ریختهگری |
| 3 | دستگیره | زاماک 3 با پوشش رنگ الکترواستاتیک؛ در سایز 4 اینچ آلومینیوم |
| 4 | مارک | آلومینیوم |
| 5 | مهره ششپر | برنج MS58 |
| 6 | مهره چاکدار | برنج MS58 |
| 7 | مهره کاسهنمدی | آهن آبکاریشده |
| 8 | میل | برنج MS58 |
| 9 | گیت | برنج فورجپذیر MS58 |
| 10 | واشر آببندی | پلاستیک هوستافورم |
| 11 | واشر لاستیکی | PVC؛ در سایز 4 اینچ PTFE |
| 12 | اورینگ آببندی | NBR |
سؤالات متداول
شیر فلکه کشویی برنجی کیزایران برای چه کاری استفاده میشود؟
این محصول برای قطع و وصل جریان سیالات در سیستمهای لولهکشی، تأسیسات و برخی کاربردهای صنعتی استفاده میشود.
شیر کشویی برنجی کیزایران در چه سایزهایی تولید میشود؟
مطابق اطلاعات کاتالوگ، این سری در سایزهای G1/2 تا G4 عرضه میشود.
فشار کاری شیر کشویی برنجی کیزایران چقدر است؟
فشار کاری این محصول بسته به مدل 16 یا 20 بار است.
جنس بدنه شیر کشویی کیزایران چیست؟
بدنه اصلی در مدلهای مربوطه از برنج فورجپذیر MS58 ساخته شده و در سایز 4 اینچ طبق کاتالوگ از ساختار ریختهگری استفاده شده است.
آیا شیر کشویی برای تنظیم دائمی جریان مناسب است؟
خیر. شیر کشویی اساساً برای قطع و وصل جریان طراحی شده است و برای کنترل دائمی و دقیق دبی، بهتر است از شیر مناسب این کاربرد استفاده شود.
استاندارد رزوه شیر فلکه کشویی کیزایران چیست؟
رزوه اتصال این محصول مطابق اطلاعات کاتالوگ با استاندارد EN ISO 228 تولید شده است.
برای انتخاب سایز و مدل مناسب مشاوره میخواهید؟
مشخصات فشار، سایز خط و نوع سیال خود را برای کارشناسان گسترش صنعت نوین ارسال کنید تا مدل مناسب شیر فلکه کشویی برنجی کیزایران را انتخاب کنید.
