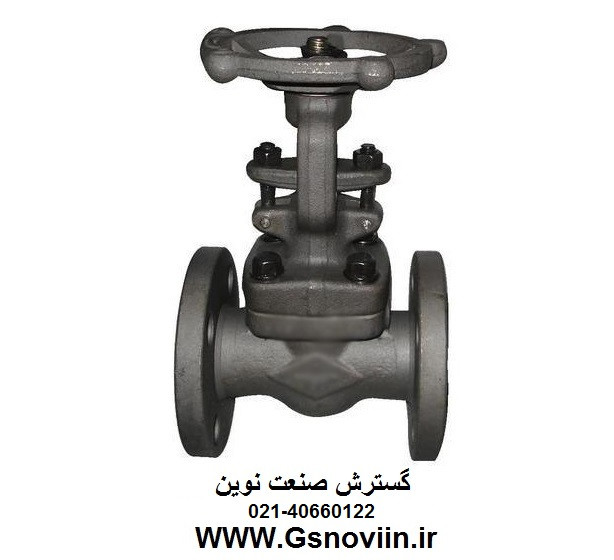

شیرفلکه سوزنی 1 کلاس 150 فولادی فورج

مواد فولاد کربنی چیست؟

فولاد کربنی یک آلیاژ آهن-کربن است که حاوی 2.1 درصد وزنی کربن است. برای فولادهای کربنی، حداقل محتوای مشخصی از سایر عناصر آلیاژی وجود ندارد، با این حال، آنها اغلب حاوی منگنز هستند. حداکثر مقدار منگنز، سیلیکون و مس باید به ترتیب کمتر از 1.65 درصد وزنی، 0.6 درصد وزنی و 0.6 درصد وزنی باشد.

فولاد کربنی در دماهای بالاتر استفاده می شود یا نگرانی از شوک حرارتی یا مکانیکی موضوعی است که باعث محبوبیت آنها در صنایع نفت و پتروشیمی می شود.

ساختار شیر گلوب فولاد کربنی

بدنه و کاپوت‌ها با کیفیت بالا ریخته‌گری می‌شوند و پس از آن دقیقاً ماشین‌کاری می‌شوند و توجه را به جلوگیری از تمرکز استرس معطوف می‌کنند. کلاه ها یا فقط از یک تکه ساخته می شوند - یغ که بخشی جدایی ناپذیر از آن است - یا بسته به اندازه دریچه کره، دو تکه دارند. این تراز کامل با بدنه را تضمین می کند که منجر به باز و بسته شدن دقیق می شود. بدنه شیرهای گلوب با توجه به ویژگی‌های شیر دروازه‌ای طراحی می‌شوند که در این مورد به این معنی است که دیسک در اندازه‌های بزرگتر شیر یا سرویس فشار بالا هدایت می‌شود تا از لرزش و نشیمن بهتر جلوگیری شود. طراحی واشر بدنه کاپوت بسته به کلاس شیر گلوب متفاوت است. دریچه های گلوب کلاس 150 تا 600 از یک اتصال نر-ماده دایره ای با واشر گرافیتی یا مارپیچی تشکیل شده است. شیرهای گلوب کلاس 900 و بالاتر از یک اتصال حلقه ای تشکیل شده اند.

در طرح های آب بندی تحت فشار، آب بندی از طریق واشر حاصل می شود که از فشار داخلی خط بهره می برد. ماده ای که بیشتر مورد استفاده قرار می گیرد گرافیت با خلوص بالا است که بین بدنه و حلقه نگهدارنده بدنه قرار دارد.





محدوده محصول شیر گلوب فولاد کربنی

• جنس بدنه: فولاد ضد زنگ، فولاد کربن، فولاد آهنگری، فولاد آلیاژی
• قطر اسمی: 1/2″~24″
• محدوده فشار: کلاس 150 تا 2500
• اتصال پایانی: RF، RTJ، BW
• دمای کار: -29 ℃ ~ 560 ℃
• عملکرد: چرخ دستی، جعبه دنده، محرک الکتریکی و غیره

مشخصات شیر ​​گلوب فولاد کربنی

• استاندارد حضوری: ASME B16.10
• ابعاد فلنج: ASME B16.5
• طراحی: ASME B16.34 / BS1873
• تست: API 598





ویژگی های Carbon Steel Globe Valve

• بدنه هایی با طراحی خوب که تلاطم و تلفات جریان را به حداقل می رساند.
• چیدمان صندلی عقب اجازه تعویض بسته بندی را می دهد در حالی که شیر در موقعیت کاملاً باز است و در دو طرح مختلف دیسک نوع ON/OFF و نوع کنترل جریان موجود است.
• برای اطمینان از عملکرد بدون مشکل، سطوح نشیمنگاه به طور دقیق ماشینکاری شده و کاملاً لپ می‌شوند.
• دستگاه قفل اختیاری یا کلاه نمد فشار امتداد ساقه.
• نصب مستقیم اختیاری بر اساس ISO 5211.
