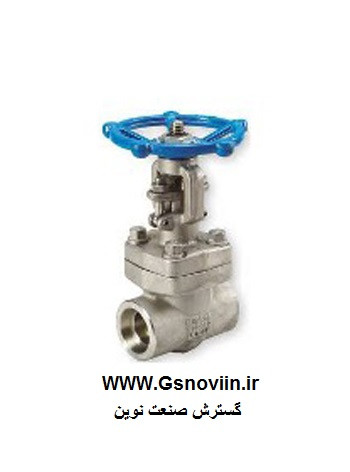

شیرفلکه کشویی "2 کلاس 800 استنلس استیل رزوه ای

کاربرد شیر فلکه استیل کلاس 800 در صنعت

شیر فلکه استیل یکی از تجهیزات کاربردی و مهم در صنعت محسوب می‌شود که برای کنترل جریان انواع سیالات استفاده می‌شود. از این نوع شیر برای انتقال سیالات مختلف مانند نفت و گاز، آب، انواع گازها و بخار و … استفاده می‌شود و می‌توان فشار و شدت جریان عبوری را تنظیم نموده یا جریان را به طور کامل قطع یا وصل کرد.

این نوع شیر به دلیل مقاومت بالا در برابر خوردگی و فرسایش در محیط‌های گوناگون قابل استفاده است و عملکرد مطلوبی دارد. در شرایط محیطی دشوار و حساس معمولا از این نوع شیر استفاده می‌شود.

در زمان انتخاب شیر فلکه بایستی به چند نکته مهم دقت داشته باشید:

• نقشه لوله کشی و مسیر اتصالات لوله‌ها و تجهیزات
• نوع سیالی که در لوله‌ها جریان دارد
• نوع کاری که از شیر فلکه انتظار دارید
• حجم و فشار سیال عبوری از لوله‌ها
• درجه حرارت سیال
• مواد سازنده سیال
• محل و موقعیت قرار گیری شیر

مشخصات شیر کشویی دنده ای استنلس استیل:

شیر کشویی نوعی شیر مسدود کننده سیال است که جریان عبوری را به طور کامل بسته یا باز نگه می دارد و افت فشار کمی نسبت به سایر شیرها دارد.

شیر کشویی استنلس استیل معمولا در دو نوع 304 (مناسب سیال اسیدی)و نوع 316 (مناسب سیال دارای کلرید و یا آب دریا) ساخته  و عرضه می گردد.

افزون بر این، شیر فلکه کشویی استنلس استیل 304L  و 316L  نیز در صنایع متفاوت کاربرد دارند، این نوع استیل برای پیشگیری از خوردگی بین دانه ای مناسب است.

کلاس کاری این نوع شیر شامل 1500, 900, 800 600, 300 ,150 می باشد.



مشخصات فنی
شیر کشویی دنده ای استنلس استیل 304 کلاس 800
سایز	DN 15 – 50
فشار کاری	CL 800
متریال	F 304
استاندارد طراحی شیر	ASME B16.34
استاندارد طراحی نوع اتصال	ASME B1.20.1
نوع اتصال	جوشی / SW
موارد استفاده	گستره کاربردی شیر برای تولید لبنیات، مراکز صنایع شیمیایی، اسید ها تا دمای 180 درجه سانتی گراد .

اجزای سازنده گیت ولو استنلس استیل ساكت ولد كلاس ۸۰۰

• سر فلکه:  باز و بسته کردن گیت ولو ها از طریق سرفلکه صورت می گیرد. معمولا بر روی گیت ولو ها از اکت های  بادی و برقی استفاده نمی شود.
•  بدنه:  بدنه به سایر تجهیزات گیت متصل است و این نوع اتصال می‌تواند به کمک فلنج، دنده و یا جوش صورت بگیرد. بدنه  قسمتی از شیر کشویی یا همان گیت است.
• بونت:  معمولا بونت از طریق پیچ به بدنه وصل می شود و بخش های  متحرک شیر درون بونت قرار می‌گیرد.
• تریم: به مجموعه استم،  دیسک و سیت رینگ  هایی که درون یک شیر کشویی قرار دارند، تریم  گفته می‌ شود.
• محور ولو:  وظیفه استم در یک گیت یا شیر کشویی،  جابه جایی دیسک درون شیر است. محور ولو عامل حرکت آن به سمت بالا و پایین است.
