دسته‌بندی: شیرآلات استنلس استیل صنعتی
نوع محصول:شیرفلکه سوزنی (Globe Valve)
نوع شیر:سوزنی فورج رزوهای (Threaded Globe Valve)
جنس بدنه:استنلس استیل فورج ASTM A182 F316
کلاس فشار:Class 800

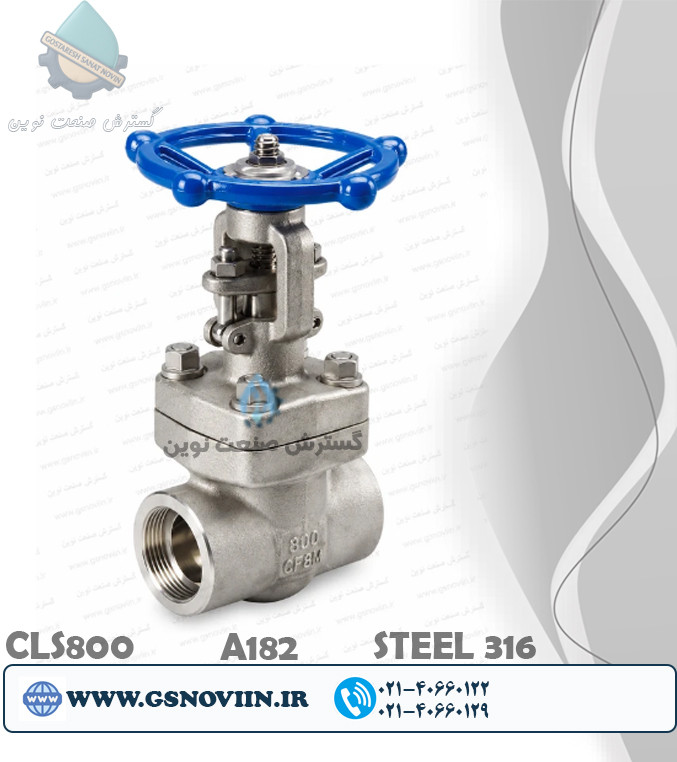

شیرفلکه کشویی استنلس استیل 316 رزوهای NPT کلاس 800 ASTM A182 F316
Stainless Steel 316 Gate Valve Threaded NPT Class 800 ASTM A182 F316
برند:OMB
مشخصات
نوع محصول
شیرفلکه سوزنی (Globe Valve)
نوع شیر
سوزنی فورج رزوهای (Threaded Globe Valve)
جنس بدنه
استنلس استیل فورج ASTM A182 F316
کلاس فشار
Class 800
نوع اتصال
رزوهای NPT (Threaded)
نوع عملکرد
دستی (Handwheel)
نوع مکانیزم
دیسک سوزنی (Globe Type)
جنس دیسک (Disc)
استنلس استیل ASTM A182 F316
جنس استم (Stem)
استنلس استیل ASTM A182 F316
جنس نشیمنگاه (Seat)
استنلس استیل 316 / Hard Faced
نوع آب‌بندی
فلز به فلز (Metal Seated)
جهت جریان
یکطرفه (مطابق فلش روی بدنه)
دمای کاری
حدود 29- تا 425+ درجه سانتی‌گراد
سیالات قابل استفاده
آب، آب دریا، بخار، هوا، روغن، گاز، محلول‌های حاوی کلرید، اسیدهای رقیق، مواد شیمیایی و سیالات خورنده
ویژگی خاص
بدنه فورج با استحکام بالا، اتصال رزوهای NPT با نصب آسان، مقاومت بسیار بالا در برابر خوردگی، کنترل دقیق جریان و مناسب برای خطوط فشار بالا و محیط‌های خورنده
توضیحات
معرفی شیرفلکه کشویی استنلس استیل 316 رزوهای NPT کلاس 800 ASTM A182 F316
شیرفلکه کشویی یا Gate Valve یکی از اصلی‌ترین شیرآلات صنعتی برای قطع و وصل کامل جریان سیال است. این نوع شیر به‌گونه‌ای طراحی شده که در حالت کاملاً باز، مسیر جریان تقریباً بدون مانع بوده و افت فشار بسیار ناچیزی ایجاد می‌کند. به همین دلیل در خطوط انتقال اصلی، ایزولاسیون تجهیزات و مسیرهای فرآیندی با دبی بالا کاربرد گسترده‌ای دارد.
این مدل از استنلس استیل فورج ASTM A182 F316 ساخته شده و دارای اتصال رزوهای NPT مطابق استاندارد ASME B1.20.1 است. آلیاژ F316 به دلیل وجود مولیبدن، مقاومت بسیار بالایی در برابر خوردگی، کلریدها، آب دریا و محیط‌های شیمیایی دارد و برای شرایط کاری سخت و خورنده انتخابی ایده‌آل محسوب می‌شود.
کاربردهای شیرفلکه کشویی استیل 316 کلاس 800
- قطع و وصل جریان در خطوط اصلی انتقال سیال
- صنایع نفت، گاز و پتروشیمی
- سیستم‌های بخار و آب داغ
- صنایع شیمیایی و فرآیندهای خورنده
- صنایع دریایی و آب‌شیرین‌کن‌ها
- نیروگاه‌ها و پالایشگاه‌ها
- خطوط انتقال روغن، گاز و سیالات صنعتی
- سیستم‌های تأسیساتی و خطوط فشار بالا
این شیر برای تنظیم جریان طراحی نشده است و باید فقط در حالت کاملاً باز یا کاملاً بسته استفاده شود.
مزایای اتصال رزوهای NPT
| اتصال رزوهای NPT | اتصال Socket Weld |
|---|---|
| نصب سریع و بدون جوشکاری | نیاز به جوشکاری تخصصی |
| مناسب تعمیر و تعویض سریع | مناسب خطوط دائمی |
| هزینه نصب کمتر | استحکام بالاتر در لرزش شدید |
| مناسب پروژه‌های قابل سرویس | مناسب پروژه‌های ثابت صنعتی |
اتصال رزوهای NPT در پروژه‌هایی که نیاز به دسترسی دوره‌ای، تعمیر یا تعویض تجهیزات دارند، انتخابی کاربردی‌تر است.
چرا استیل 316؟
| ویژگی | استیل 304 | استیل 316 |
|---|---|---|
| مقاومت در برابر خوردگی | خوب | عالی |
| مقاومت در محیط‌های کلریدی | محدود | بسیار بالا |
| مقاومت شیمیایی | متوسط | بسیار عالی |
| طول عمر در شرایط سخت | خوب | بسیار بالا |
استیل 316 به دلیل وجود مولیبدن، مقاومت بالایی در برابر خوردگی حفره‌ای و شیمیایی دارد و برای محیط‌های دریایی، کلریدی و صنایع شیمیایی سنگین بهترین گزینه محسوب می‌شود.
مزایای فنی محصول
- بدنه فورج ASTM A182 F316 با استحکام مکانیکی بالا
- قطع و وصل کامل جریان بدون افت فشار محسوس
- مقاومت عالی در برابر خوردگی و مواد شیمیایی
- اتصال رزوهای NPT با نصب و سرویس آسان
- تحمل فشار بالا مطابق Class 800
- طول عمر بالا در محیط‌های خورنده
- مناسب برای خطوط اصلی انتقال سیال
- عملکرد پایدار در شرایط صنعتی سخت
راهنمای انتخاب
اگر نیاز به شیر برای ایزولاسیون کامل خط دارید و سیال شما در محیط‌های خورنده، دریایی یا شیمیایی جریان دارد، شیرفلکه کشویی استنلس استیل 316 رزوهای NPT کلاس 800 انتخابی بسیار مطمئن است. در کاربردهای عمومی با خورندگی کمتر، مدل 304 می‌تواند گزینه اقتصادی‌تری باشد.
جمع‌بندی
شیرفلکه کشویی استنلس استیل 316 رزوهای NPT کلاس 800 ASTM A182 F316 با طراحی گیت، بدنه فورج، مقاومت بسیار بالا در برابر خوردگی و اتصال رزوهای استاندارد، یکی از بهترین گزینه‌ها برای قطع و وصل جریان در خطوط فشار بالا محسوب می‌شود. این محصول در صنایع نفت، گاز، پتروشیمی، دریایی، شیمیایی، نیروگاهی و تأسیساتی عملکردی مطمئن، بادوام و کم‌هزینه در نگهداری ارائه می‌دهد.
نقد و بررسی
نقد و بررسی شیرفلکه کشویی استنلس استیل 316 رزوهای NPT کلاس 800 ASTM A182 F316
شیرفلکه کشویی یا Gate Valve یکی از پرکاربردترین شیرآلات صنعتی برای ایزولاسیون کامل جریان سیال است. طراحی این شیر به‌گونه‌ای است که در حالت کاملاً باز، مسیر عبور سیال تقریباً بدون مانع بوده و افت فشار بسیار ناچیزی ایجاد می‌کند. به همین دلیل در خطوط انتقال اصلی و سیستم‌هایی که نیاز به قطع و وصل کامل جریان دارند، استفاده می‌شود.
این مدل با بدنه فورج ASTM A182 F316 و اتصال رزوهای NPT طراحی شده و برای شرایط کاری سخت، محیط‌های خورنده و خطوط فشار بالا مناسب است. وجود مولیبدن در آلیاژ 316 باعث افزایش مقاومت در برابر کلریدها، آب دریا و مواد شیمیایی خورنده شده و عمر تجهیز را در محیط‌های صنعتی به‌طور قابل توجهی افزایش می‌دهد.
بررسی عملکرد در مدار صنعتی
این نوع شیر تنها برای دو وضعیت کاملاً باز یا کاملاً بسته طراحی شده است. استفاده از آن برای تنظیم جریان توصیه نمی‌شود، زیرا تماس جزئی دیسک با نشیمنگاه می‌تواند باعث فرسایش سریع و کاهش آب‌بندی شود.
اگر هدف شما ایزولاسیون کامل خط بدون افت فشار در حالت باز است، شیر کشویی یکی از بهترین انتخاب‌ها در میان شیرآلات صنعتی محسوب می‌شود.
مزیت اتصال رزوهای NPT
| رزوهای NPT | Socket Weld |
|---|---|
| نصب سریع و بدون جوشکاری | نیاز به جوشکاری تخصصی |
| مناسب تعمیر و تعویض آسان | مناسب خطوط دائمی |
| هزینه نصب کمتر | استحکام بالاتر در لرزش شدید |
| کاربردی در پروژه‌های قابل سرویس | مناسب پروژه‌های ثابت صنعتی |
در پروژه‌هایی که نیاز به بازبینی دوره‌ای یا تعویض شیر وجود دارد، اتصال رزوهای یک مزیت عملیاتی مهم محسوب می‌شود.
مقایسه استیل 304 و 316 در این کاربرد
| ویژگی | F304 | F316 |
|---|---|---|
| مقاومت در برابر خوردگی | خوب | عالی |
| محیط‌های کلریدی | محدود | بسیار مناسب |
| دوام در محیط شیمیایی | متوسط | بسیار بالا |
| هزینه | کمتر | بیشتر |
در محیط‌های دریایی و شیمیایی، استفاده از F316 از نظر هزینه اولیه گران‌تر است، اما در بلندمدت به دلیل کاهش خرابی و توقف خط، اقتصادی‌تر محسوب می‌شود.
مزایا و محدودیت‌ها
مزایا
- ایزولاسیون کامل جریان با حداقل افت فشار.
- بدنه فورج ASTM A182 F316 با استحکام بالا.
- مقاومت بسیار بالا در برابر خوردگی و کلرید.
- اتصال رزوهای NPT برای نصب و سرویس آسان.
- مناسب برای خطوط فشار بالا (Class 800).
- عمر طولانی در شرایط صنعتی سخت.
محدودیت‌ها
- برای کنترل دبی مناسب نیست.
- سرعت عملکرد پایین‌تر نسبت به شیر توپی.
- نیاز به فضای بیشتر برای باز و بسته شدن کامل.
- حساسیت به رسوب در صورت نگهداری نامناسب.
اشتباهات رایج در انتخاب
- استفاده از شیر کشویی برای تنظیم جریان.
- انتخاب سایز نامناسب نسبت به دبی خط.
- عدم استفاده از آب‌بندی استاندارد در رزوه NPT.
- عدم در نظر گرفتن فضای کافی برای حرکت فلکه.
- استفاده در سیالات دارای ذرات بدون فیلتراسیون اولیه.
جمع‌بندی مهندسی
شیرفلکه کشویی استنلس استیل 316 رزوهای NPT کلاس 800 ASTM A182 F316 یک انتخاب مطمئن برای ایزولاسیون کامل جریان در خطوط فشار بالا و محیط‌های خورنده است. طراحی گیت، بدنه فورج، مقاومت بالای آلیاژ 316 و اتصال رزوهای استاندارد باعث شده این محصول در صنایع نفت، گاز، پتروشیمی، دریایی، شیمیایی و نیروگاهی عملکردی پایدار و طولانی‌مدت ارائه دهد. اگر هدف شما قطع و وصل مطمئن بدون افت فشار است، این مدل یکی از گزینه‌های استاندارد و صنعتی محسوب می‌شود.
