دسته‌بندی: شیرآلات استنلس استیل صنعتی
نوع محصول:شیرفلکه سوزنی (Globe Valve)
نوع شیر:سوزنی فورج جوشی Socket Weld (SW)
جنس بدنه:استنلس استیل فورج ASTM A182 F316
کلاس فشار:Class 800

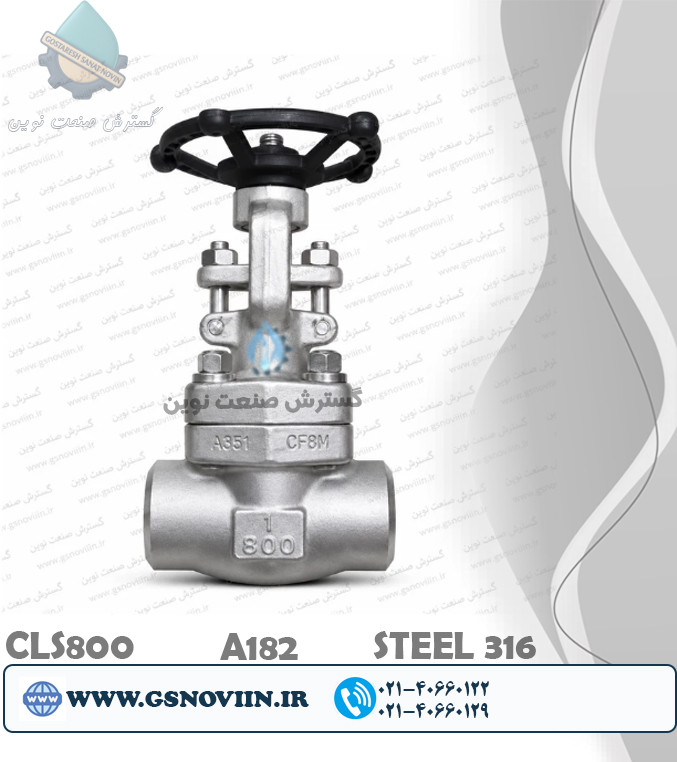

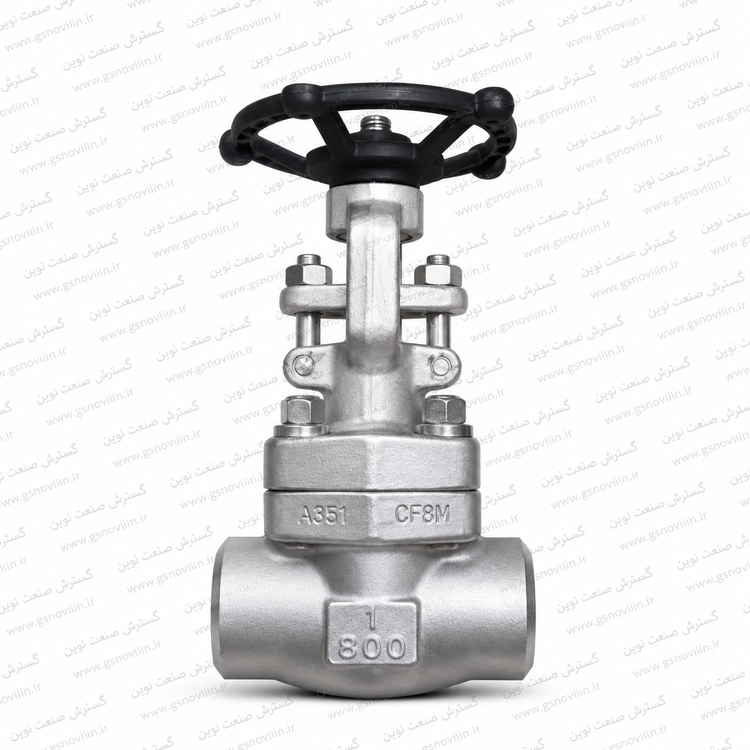

شیرفلکه سوزنی جوشی استنلس استیل 316 ASTM A182 F316 جوشی Socket Weld (SW) کلاس 800
Stainless Steel 316 Globe Valve Socket Weld (SW) Class 800 ASTM A182 F316
برند:OMB
سایر سایز ها
مشخصات
نوع محصول
شیرفلکه سوزنی (Globe Valve)
نوع شیر
سوزنی فورج جوشی Socket Weld (SW)
جنس بدنه
استنلس استیل فورج ASTM A182 F316
کلاس فشار
Class 800
نوع اتصال
جوشی سوکتی (Socket Weld - SW)
نوع عملکرد
دستی (Handwheel)
نوع مکانیزم
دیسک سوزنی (Globe Type)
جنس دیسک (Disc)
استنلس استیل ASTM A182 F316
جنس استم (Stem)
استنلس استیل ASTM A182 F316
جنس نشیمنگاه (Seat)
استنلس استیل 316 / Hard Faced
نوع آب‌بندی
فلز به فلز (Metal Seated)
جهت جریان
یکطرفه (مطابق فلش روی بدنه)
دمای کاری
حدود 29- تا 425+ درجه سانتی‌گراد
سیالات قابل استفاده
آب، آب دریا، بخار، هوا، روغن، گاز، محلول‌های حاوی کلرید، اسیدهای رقیق، مواد شیمیایی و سیالات خورنده
ویژگی خاص
بدنه فورج با استحکام بالا، مقاومت بسیار عالی در برابر خوردگی، مناسب برای خطوط فشار بالا، اتصال جوشی بدون نشتی، کنترل دقیق جریان و طول عمر بالا
توضیحات
شیرفلکه سوزنی استنلس استیل 316 ASTM A182 F316 جوشی Socket Weld (SW) کلاس 800
شیرفلکه سوزنی استنلس استیل 316 کلاس 800 با اتصال Socket Weld (SW) یکی از حرفه‌ای‌ترین شیرآلات فورج برای کنترل دقیق جریان در سیستم‌های فشار بالا است. این شیر به دلیل طراحی سوزنی (Globe Valve)، امکان تنظیم تدریجی دبی سیال را فراهم کرده و در فرآیندهایی که کنترل دقیق فشار یا میزان جریان اهمیت دارد، عملکرد بسیار بهتری نسبت به شیرهای توپی و کشویی ارائه می‌دهد.
بدنه این محصول از استنلس استیل فورج ASTM A182 F316 ساخته شده است. وجود عنصر مولیبدن (Mo) در آلیاژ 316 باعث افزایش مقاومت در برابر خوردگی حفره‌ای، خوردگی شیاری، آب دریا، محلول‌های کلریدی، اسیدهای رقیق و بسیاری از مواد شیمیایی خورنده می‌شود. همچنین فرآیند فورج، استحکام مکانیکی بالاتر و مقاومت بیشتر در برابر فشار و شوک‌های مکانیکی را نسبت به قطعات ریختگی فراهم می‌کند.
کاربردها
- صنایع نفت، گاز و پتروشیمی
- خطوط بخار فشار بالا
- واحدهای شیمیایی و اسیدی
- کارخانه‌های آب‌شیرین‌کن و صنایع دریایی
- خطوط انتقال آب دریا و سیالات کلریدی
- نیروگاه‌ها و پالایشگاه‌ها
- صنایع غذایی، دارویی و آرایشی
- سیستم‌های هوای فشرده و گازهای صنعتی
- خطوط ابزار دقیق و فرآیندی
شیرفلکه سوزنی برای کنترل و تنظیم دقیق جریان طراحی شده است و انتخاب مناسبی برای قطع و وصل سریع مانند شیر توپی نیست.
مزیت اتصال Socket Weld (SW)
| Socket Weld (SW) | رزوه‌ای (NPT) |
|---|---|
| آب‌بندی بسیار مطمئن | احتمال نشتی بیشتر |
| مناسب فشار و دمای بالا | بیشتر برای فشار متوسط |
| مقاوم در برابر لرزش و تنش | حساس‌تر به ارتعاش |
| انتخاب صنایع فرآیندی | بیشتر در تأسیسات عمومی |
اتصال Socket Weld با حذف رزوه در محل اتصال، احتمال نشتی را به حداقل می‌رساند و به همین دلیل در صنایع نفت، گاز، پتروشیمی و نیروگاهی یکی از رایج‌ترین روش‌های اتصال شیرآلات فورج کلاس 800 محسوب می‌شود.
مقایسه استیل 316 و استیل 304
| ویژگی | F304 | F316 |
|---|---|---|
| مقاومت در برابر خوردگی | بسیار خوب | عالی |
| آب دریا و کلریدها | محدود | بسیار مناسب |
| مواد شیمیایی خورنده | خوب | عالی |
| طول عمر در محیط خورنده | خوب | بسیار بالا |
| قیمت | اقتصادی‌تر | بالاتر |
اگر سیال حاوی کلرید، آب شور، اسیدهای رقیق یا مواد خورنده باشد، انتخاب استیل 316 باعث افزایش طول عمر تجهیزات و کاهش هزینه‌های تعمیر و نگهداری خواهد شد.
مقایسه با شیر توپی و شیرفلکه کشویی
| نوع شیر | کنترل جریان | افت فشار | کاربرد اصلی |
|---|---|---|---|
| شیرفلکه سوزنی | ★★★★★ | زیاد | تنظیم دقیق دبی |
| شیر توپی | ★☆☆☆☆ | کم | قطع و وصل سریع |
| شیرفلکه کشویی | ★☆☆☆☆ | بسیار کم | قطع و وصل کامل |
در فرآیندهایی که کنترل دقیق فشار یا دبی اهمیت دارد، شیرفلکه سوزنی بهترین انتخاب است. اما اگر هدف فقط قطع و وصل کامل جریان باشد، شیر توپی یا شیرفلکه کشویی گزینه مناسب‌تری خواهند بود.
مزایای فنی و مهندسی
- بدنه فورج ASTM A182 F316 با استحکام مکانیکی بسیار بالا
- مقاومت عالی در برابر آب دریا، کلریدها و مواد شیمیایی خورنده
- تحمل فشار بالا مطابق استاندارد Class 800
- اتصال Socket Weld با آب‌بندی ایمن و بدون نشتی
- کنترل بسیار دقیق دبی و فشار سیال
- مناسب برای فشار و دمای بالا
- کاهش هزینه‌های تعمیر و نگهداری در محیط‌های خورنده
- طول عمر بالا در شرایط سخت صنعتی
- مطابق استانداردهای صنایع نفت، گاز و پتروشیمی
جمع‌بندی
شیرفلکه سوزنی استنلس استیل 316 ASTM A182 F316 جوشی Socket Weld (SW) کلاس 800 انتخابی ایده‌آل برای کنترل دقیق جریان در خطوط فشار بالا و محیط‌های خورنده است. بدنه فورج، اتصال جوشی Socket Weld، مقاومت فوق‌العاده در برابر خوردگی و کلاس فشاری 800، این محصول را به گزینه‌ای مطمئن برای صنایع نفت، گاز، پتروشیمی، دریایی، نیروگاهی، شیمیایی، غذایی و دارویی تبدیل کرده است. اگر شرایط کاری شامل آب شور، مواد شیمیایی یا سیالات خورنده باشد، این مدل نسبت به نمونه F304 عملکرد بهتر و عمر مفید بیشتری خواهد داشت.
نقد و بررسی
نقد و بررسی تخصصی شیرفلکه سوزنی استنلس استیل 316 ASTM A182 F316 جوشی Socket Weld (SW) کلاس 800
در سیستم‌هایی که کوچک‌ترین تغییر در دبی یا فشار می‌تواند بر کیفیت فرآیند تأثیر بگذارد، استفاده از شیرفلکه سوزنی یک انتخاب مهندسی است. مدل فورج استنلس استیل 316 کلاس 800 با اتصال Socket Weld برای سرویس‌های سنگین طراحی شده و در مقایسه با شیرهای عمومی، دوام، آب‌بندی و دقت بسیار بالاتری ارائه می‌دهد.
چرا بدنه فورج F316 ارزش هزینه بیشتر را دارد؟
ترکیب فرآیند فورج با آلیاژ استنلس استیل 316 باعث افزایش استحکام مکانیکی و مقاومت در برابر خوردگی می‌شود. وجود مولیبدن در آلیاژ F316، این شیر را در برابر آب دریا، محلول‌های کلریدی و بسیاری از مواد شیمیایی مقاوم‌تر از مدل F304 می‌کند. در پروژه‌هایی که توقف تولید هزینه بالایی دارد، این اختلاف قیمت معمولاً با کاهش تعمیرات و افزایش عمر تجهیزات جبران می‌شود.
برای صنایع دریایی، پتروشیمی، واحدهای شیمیایی و خطوط انتقال سیالات خورنده، انتخاب F316 یک سرمایه‌گذاری بلندمدت است.
اتصال Socket Weld یا رزوه‌ای؟
| Socket Weld (SW) | رزوه‌ای (NPT) |
|---|---|
| آب‌بندی بسیار مطمئن | وابسته به کیفیت رزوه و آب‌بندی |
| مقاومت بالا در لرزش و فشار | مناسب فشارهای متوسط |
| احتمال نشتی بسیار کم | احتمال نشتی بیشتر در طول زمان |
| کاربرد در صنایع فرآیندی | کاربرد در تأسیسات عمومی |
اگرچه اتصال رزوه‌ای نصب ساده‌تری دارد، اما در خطوط حساس، اتصال Socket Weld از نظر ایمنی و دوام عملکرد بهتری دارد و به همین دلیل در صنایع نفت، گاز و پتروشیمی بیشتر استفاده می‌شود.
مقایسه با شیر توپی و شیرفلکه کشویی
| نوع شیر | کنترل دقیق جریان | قطع و وصل سریع | افت فشار |
|---|---|---|---|
| شیرفلکه سوزنی | ★★★★★ | ★★☆☆☆ | زیاد |
| شیر توپی | ★☆☆☆☆ | ★★★★★ | کم |
| شیرفلکه کشویی | ★☆☆☆☆ | ★★★☆☆ | بسیار کم |
اگر هدف کنترل دقیق دبی یا فشار باشد، هیچ‌کدام از شیرهای توپی یا کشویی نمی‌توانند جایگزین شیرفلکه سوزنی شوند. در مقابل، برای قطع و وصل سریع جریان، شیر توپی انتخاب مناسب‌تری است.
نقاط قوت و محدودیت‌ها
مزایا
- کنترل بسیار دقیق جریان و فشار.
- بدنه فورج ASTM A182 F316 با استحکام بالا.
- مقاومت فوق‌العاده در برابر خوردگی و کلریدها.
- اتصال Socket Weld با آب‌بندی مطمئن.
- تحمل فشار بالا مطابق Class 800.
- طول عمر زیاد در شرایط کاری سخت.
- کاهش هزینه‌های تعمیرات در بلندمدت.
محدودیت‌ها
- برای قطع و وصل سریع طراحی نشده است.
- افت فشار آن بیشتر از شیر توپی و کشویی است.
- قیمت بالاتر نسبت به مدل F304.
- نصب اتصال Socket Weld نیازمند جوشکاری استاندارد و نیروی متخصص است.
جمع‌بندی مهندسی
شیرفلکه سوزنی استنلس استیل 316 ASTM A182 F316 جوشی Socket Weld (SW) کلاس 800 برای کاربردهایی طراحی شده است که دقت کنترل جریان، قابلیت اطمینان و مقاومت در برابر خوردگی در اولویت قرار دارد. استفاده از بدنه فورج، آلیاژ F316 و اتصال Socket Weld، این محصول را به یکی از بهترین گزینه‌ها برای صنایع نفت، گاز، پتروشیمی، نیروگاه‌ها، صنایع دریایی، شیمیایی، غذایی و دارویی تبدیل کرده است. اگر سیال خورنده، فشار بالا و شرایط کاری سنگین دارید، این مدل از نظر عملکرد و طول عمر، یکی از مطمئن‌ترین انتخاب‌های موجود در بازار است.
