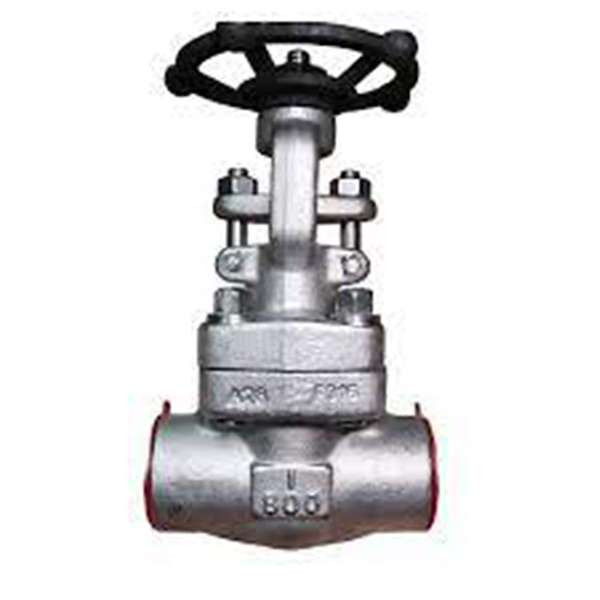

شیرفلکه سوزنی "1 کلاس 800 استلس استیل جوشی

شیرهای سوزنی چیست؟

شیر سوزنی needlevalves  که اسم خود را از شکل دیسک و نشیمنگاه خود گرفته از لحاظ ساختمان و طرز کار جزو خانواده شیرهای کروی  می باشد با این شیرها می توان کنترل دقیق جریان سیال را به خصوص در لوله های باریک و ظریف برقرار کرد. ساختمان این شیر طوری است که جریان به یک حفره کوچک هدایت می شود و پس از چرخش °90 به نوک یک مخروط هدایت می شود و همانگونه که از شکل پیداست جریان از بین این حفره و یک قطعه سوزنی شکل به خروجی راه می یابد ..دیسک این نوع شیر از میله مخروطی شکل نازکی تشکیل شده که از داخل سوراخ مدور صفحه عبور می کند و جریان حرکت سیال را محدود می سازد. ساختمان این شیرها بیشتر در کاربراتورها به کار می رود .  این نوع شیر از لحاظ ساختمان بسیار ظریف و تقریبا کوچک می باشد و بعلت داشتن مکانیسم مورد اعتماد در عملیات حساس و دقیق به کار گرفته می شود . در آزمایشگاه های نفت یا پتروشیمی و وسائل ابزار دقیق کاربرد آن بسیار می باشد . قطر شیرهای سوزنی معمولا از 2 اینچ تجاوز نمی کند و شیر سوزنی را بیشتر در محل هایی به کار می برند که محدودیت لازم باشد و منظور از محدودیت یعنی تاخیر زمانی و تغییر آرام فشار است .





انواع شیر سوزنی

شیر سوزنی در سه جنس در بازار وجود دارد:





شیر سوزنی استیل

شیر سوزنی کربن استیل و استنلس استیل از پرکاربرد ترین شیر های سوزنی از جنس استیل هستند. شیر سوزنی کربن استیل با متریال A216 WCB و A352 LCB متداول‌ترین شیر های سوزنی در صنعت است. شیر سوزنی استنلس استیل با توجه به خاصیت و درصد عناصر در برابر سیال‌ ها مقاومت زیادی دارد. اگر سیال‌ ها خورنده باشند شیر سوزنی استیل انتخاب مناسب‌ تری است.



شیر سوزنی فولادی

شیر سوزنی فولادی که اسم خود را از شکل دیسک و نشیمنگاه خود گرفته ازلحاظ ساختمان و طرز کار جزو خانواده شیر های کروی است و با این شیر ها می‌توان کنترل دقیق جریان سیال را به‌خصوص در لوله‌ های باریک و ظریف برقرار کرد. بدنه این شیر طوری است که جریان به یک حفره کوچک هدایت می‌شود و پس از چرخش °۹۰ به نوک یک مخروط هدایت می‌شود و همان‌گونه که از شکل آن پیداست جریان از بین این حفره و یک قطعه سوزنی شکل به خروجی راه می‌یابد. این شیر از انواع بسیار مقاوم شیر سوزنی است که در بازار وجود دارد.



شیر سوزنی چدنی

از لحاظ کارکرد تفاوتی با سایر جنس‌ها ندارد و برای قطع و وصل جریان سیال از آن استفاده می‌شود. شیر سوزنی چدنی در گستره سایز 2 تا 8 اینچ (DN 50 – DN 200) و در فشار کاری 6 تا 40 بار تولید و عرضه می‌شوند و البته سایز های بزرگ آن نیز قابل سفارش هستند که بسته به موقعیت‌ های خاص از آن استفاده می‌شود و در تولید آن‌ ها شرایط کمی متفاوت‌ تر است. شیر سوزنی میراب (گلوب ولو میراب) از معروف‌ ترین شیر سوزنی چدنی است که در بازار وجود دارد. امکان تعویض قطعات و تعمیر و نگهداری و سرویس بدون خارج کردن آن میسر است.



انواع برند شیر سوزنی

انواع برندهای شیر سوزنی که از لحاظ کیفیت تضمین شده است، شامل موارد زیر است:

• شیر سوزنی Persta
• شیر سوزنی Parker آمریکا
• شیر سوزنی Cim ایتالیا
• شیر سوزنی Hok آمریکا
• شیر سوزنی   C-Lok
• شیر سوزنی  Kitz
• شیر سوزنی  Ringor
• شیر سوزنی  Metso
• شیر سوزنی  Petro-Valve
• شیر سوزنی  Pentair
• شیر سوزنی کیز ایران
• شیر سوزنی Schneider آلمان
• شیر سوزنی Fitok شرکت کانادایی آلمانی
