دسته‌بندی: شیرآلات استنلس استیل صنعتی
نوع محصول:شیر یکطرفه دریچهای (Swing Check Valve)
نوع شیر:یکطرفه دریچهای فلنجی (Flanged Swing Check Valve)
جنس بدنه:استنلس استیل ASTM A351 CF8 (معادل AISI 304)
کلاس فشار:Class 300

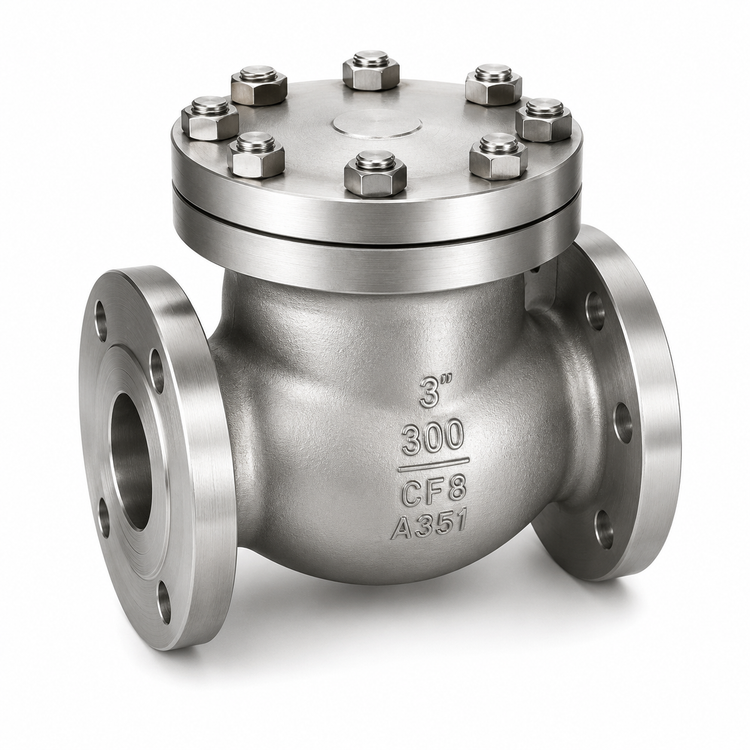

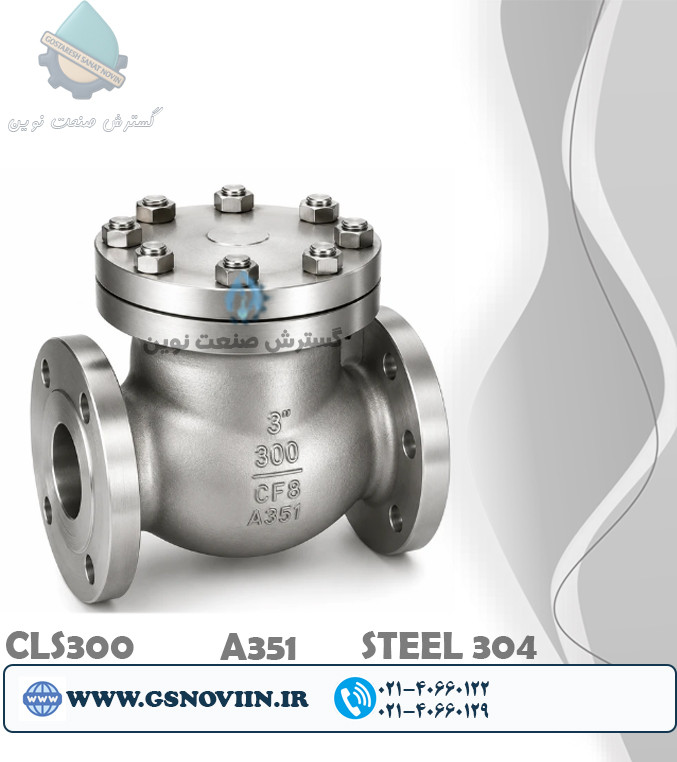

شیر یکطرفه دریچهای فلنجی استنلس استیل 304 ASTM A351 CF8 کلاس 300
Stainless Steel 304 Flanged Swing Check Valve Class 300 ASTM A351 CF8
برند:اوریون
انواع سایز ها
مشخصات
نوع محصول
شیر یکطرفه دریچهای (Swing Check Valve)
نوع شیر
یکطرفه دریچهای فلنجی (Flanged Swing Check Valve)
جنس بدنه
استنلس استیل ASTM A351 CF8 (معادل AISI 304)
کلاس فشار
Class 300
نوع اتصال
فلنجی (Flanged RF)
نوع عملکرد
اتوماتیک (بدون نیاز به اپراتور)
نوع مکانیزم
دریچه لولایی (Swing Type)
جنس دریچه (Disc)
استنلس استیل AISI 304 (CF8)
جنس محور (Hinge Pin)
استنلس استیل AISI 304
جنس نشیمنگاه (Seat)
استنلس استیل AISI 304 / Hard Faced
نوع آب بندی
فلز به فلز (Metal Seated)
جهت جریان
یکطرفه (مطابق فلش روی بدنه)
دمای کاری
حدود 29- تا 425+ درجه سانتی‌گراد (بسته به نوع تریم)
سیالات قابل استفاده
آب، بخار، هوا، روغن، گاز، سیالات غیرخورنده و بسیاری از مواد شیمیایی سبک
ویژگی خاص
تحمل فشار بالاتر نسبت به کلاس 150، جلوگیری خودکار از برگشت جریان، افت فشار کم، مقاومت مناسب در برابر خوردگی و طول عمر بالا
توضیحات
شیر یکطرفه دریچهای فلنجی استنلس استیل 304 ASTM A351 CF8 کلاس 300
شیر یکطرفه دریچهای (Swing Check Valve) یکی از مهم‌ترین تجهیزات خطوط لوله برای جلوگیری از برگشت جریان سیال است. این شیر بدون نیاز به اپراتور و تنها با فشار جریان، به‌صورت خودکار باز شده و هنگام توقف یا معکوس شدن جریان، دیسک داخلی بسته می‌شود تا از بازگشت سیال جلوگیری کند. این عملکرد باعث محافظت از پمپ‌ها، کمپرسورها، تجهیزات فرآیندی و شبکه لوله‌کشی در برابر آسیب‌های ناشی از جریان معکوس می‌شود.
بدنه این محصول از استنلس استیل ASTM A351 CF8 (معادل استیل 304 ریختگی) ساخته شده که مقاومت بسیار خوبی در برابر خوردگی، زنگ‌زدگی، رطوبت و بسیاری از سیالات صنعتی دارد. همچنین طراحی مطابق کلاس فشاری 300 امکان استفاده از این شیر را در خطوط با فشار و دمای بالاتر نسبت به کلاس 150 فراهم می‌کند.
کاربردهای شیر یکطرفه دریچهای استیل 304 کلاس 300
- خطوط انتقال آب و آب صنعتی
- سیستم‌های بخار و کندانس
- خطوط نفت، گاز و فرآورده‌های نفتی
- سیستم‌های هوای فشرده
- ایستگاه‌های پمپاژ
- صنایع غذایی، نوشیدنی و لبنیات
- صنایع دارویی و بهداشتی
- پالایشگاه‌ها، پتروشیمی و نیروگاه‌ها
وظیفه اصلی این شیر جلوگیری از برگشت جریان است و نباید به‌عنوان شیر قطع و وصل یا شیر کنترل جریان استفاده شود.
مقایسه استیل 304 و استیل 316
| ویژگی | استیل 304 (CF8) | استیل 316 (CF8M) |
|---|---|---|
| مقاومت در برابر خوردگی | بسیار خوب | عالی |
| آب دریا و کلریدها | محدود | بسیار مناسب |
| مواد شیمیایی خورنده | خوب | عالی |
| هزینه خرید | اقتصادی‌تر | بالاتر |
اگر سیال مورد استفاده آب، بخار، روغن یا مواد غذایی باشد، استیل 304 انتخابی مقرون‌به‌صرفه و مناسب است. اما در محیط‌های دریایی، سیالات حاوی کلرید یا مواد شیمیایی خورنده، استفاده از استیل 316 توصیه می‌شود.
مقایسه شیر یکطرفه دریچهای و شیر یکطرفه فنری
| ویژگی | دریچهای (Swing) | فنری (Spring) |
|---|---|---|
| افت فشار | کم | بیشتر |
| دبی‌های بالا | بسیار مناسب | مناسب |
| سرعت بسته شدن | متوسط | بسیار سریع |
| کاربرد اصلی | خطوط انتقال | پمپ‌ها و سیستم‌های حساس |
در خطوط انتقال با دبی بالا، شیر یکطرفه دریچهای به دلیل افت فشار کمتر گزینه مناسب‌تری است؛ در حالی که در سیستم‌هایی با احتمال بالای ضربه قوچ، شیر یکطرفه فنری به دلیل بسته شدن سریع‌تر عملکرد بهتری دارد.
مزایای کلاس 300 نسبت به کلاس 150
- تحمل فشار و دمای بالاتر
- بدنه و فلنج مستحکم‌تر
- ایمنی بیشتر در شرایط کاری سنگین
- مناسب برای خطوط فرآیندی و صنعتی
- عمر کاری بالاتر در فشارهای زیاد
مزایای فنی و مهندسی
- جلوگیری خودکار از برگشت جریان.
- حفاظت از پمپ، کمپرسور و تجهیزات فرآیندی.
- بدنه استنلس استیل 304 مطابق ASTM A351 CF8.
- افت فشار کم نسبت به بسیاری از مدل‌های یکطرفه.
- مناسب برای خطوط فشار بالا (Class 300).
- مقاومت مناسب در برابر خوردگی و زنگ‌زدگی.
- نصب آسان به‌صورت فلنجی مطابق استانداردهای صنعتی.
- کاهش هزینه‌های تعمیر و نگهداری سیستم.
جمع‌بندی
شیر یکطرفه دریچهای فلنجی استنلس استیل 304 ASTM A351 CF8 کلاس 300 انتخابی مطمئن برای جلوگیری از برگشت جریان در خطوط صنعتی فشار بالا است. این شیر با افت فشار کم، عملکرد خودکار، مقاومت مناسب در برابر خوردگی و استحکام مکانیکی بالا، در صنایع نفت، گاز، پتروشیمی، نیروگاه‌ها، صنایع غذایی، دارویی و تأسیسات صنعتی کاربرد گسترده‌ای دارد. اگر سیال شما خورندگی معمولی دارد، مدل استیل 304 گزینه‌ای اقتصادی و قابل اعتماد خواهد بود؛ اما برای آب دریا و مواد شیمیایی بسیار خورنده، مدل استیل 316 پیشنهاد می‌شود.
نقد و بررسی
نقد و بررسی تخصصی شیر یکطرفه دریچهای فلنجی استنلس استیل 304 ASTM A351 CF8 کلاس 300
برگشت جریان یکی از عوامل اصلی آسیب به پمپ‌ها، کمپرسورها، مبدل‌های حرارتی و تجهیزات حساس در خطوط انتقال سیالات است. استفاده از یک شیر یکطرفه با کیفیت، علاوه بر جلوگیری از بازگشت سیال، باعث افزایش ایمنی سیستم و کاهش هزینه‌های تعمیرات می‌شود. شیر یکطرفه دریچهای فلنجی استنلس استیل 304 کلاس 300 با طراحی ساده، افت فشار کم و مقاومت مناسب در برابر خوردگی، یکی از گزینه‌های قابل اعتماد برای بسیاری از فرآیندهای صنعتی است.
چرا شیر یکطرفه دریچهای انتخاب مناسبی است؟
مکانیزم عملکرد این شیر بر پایه حرکت آزاد دیسک است. با ایجاد جریان، دیسک باز شده و هنگام توقف یا برگشت جریان، تنها با نیروی وزن دیسک و فشار معکوس بسته می‌شود. این ساختار باعث کاهش افت فشار در مسیر جریان شده و راندمان سیستم را افزایش می‌دهد؛ به همین دلیل در خطوط انتقال با دبی بالا نسبت به بسیاری از شیرهای یکطرفه دیگر عملکرد بهتری دارد.
در خطوط انتقال آب، بخار، نفت و سیالات صنعتی با دبی بالا، شیر یکطرفه دریچهای معمولاً انتخاب مناسب‌تری نسبت به مدل‌های فنری است.
استیل 304 یا استیل 316؟
| شرایط کاری | 304 (CF8) | 316 (CF8M) |
|---|---|---|
| آب، بخار و روغن | ⭐⭐⭐⭐⭐ | ⭐⭐⭐⭐ |
| صنایع غذایی | ⭐⭐⭐⭐⭐ | ⭐⭐⭐⭐⭐ |
| آب شور و محیط دریایی | ❌ | ⭐⭐⭐⭐⭐ |
| مواد شیمیایی خورنده | خوب | عالی |
اگر سیال دارای کلرید، آب دریا یا مواد شیمیایی خورنده است، انتخاب مدل استیل 316 باعث افزایش طول عمر شیر و کاهش هزینه‌های نگهداری خواهد شد.
نقاط قوت کلاس 300
کلاس فشاری 300 برای خطوطی طراحی شده است که فشار و دمای کاری بالاتری نسبت به تأسیسات معمول دارند. ضخامت بیشتر بدنه و فلنج‌ها، استحکام مکانیکی بالاتر و ایمنی بیشتر از مهم‌ترین مزایای این کلاس نسبت به کلاس 150 است.
اشتباهات رایج در انتخاب و نصب
- نصب شیر برخلاف جهت فلش حک شده روی بدنه.
- انتخاب سایز شیر بدون توجه به دبی واقعی خط.
- استفاده از استیل 304 در خطوط آب دریا یا محیط‌های ساحلی.
- نصب در محل‌هایی که ضربه قوچ شدید وجود دارد، بدون استفاده از تجهیزات کنترلی مناسب.
- استفاده از شیر یکطرفه به‌عنوان شیر قطع و وصل جریان.
مزایا و محدودیت‌ها
مزایا
- جلوگیری خودکار از برگشت جریان.
- افت فشار کم در مسیر سیال.
- بدنه استنلس استیل 304 مطابق ASTM A351 CF8.
- مناسب برای فشارهای بالا (Class 300).
- حفاظت از پمپ، کمپرسور و تجهیزات فرآیندی.
- دوام بالا و نیاز کم به تعمیرات.
محدودیت‌ها
- برای کنترل یا تنظیم جریان طراحی نشده است.
- در سیستم‌های با ضربه قوچ شدید، مدل فنری ممکن است عملکرد بهتری داشته باشد.
- برای محیط‌های بسیار خورنده، مدل استیل 316 انتخاب مناسب‌تری است.
جمع‌بندی مهندسی
اگر به دنبال یک شیر یکطرفه قابل اعتماد برای جلوگیری از برگشت جریان در خطوط فشار بالا هستید، شیر یکطرفه دریچهای فلنجی استنلس استیل 304 ASTM A351 CF8 کلاس 300 انتخابی مناسب است. این شیر با افت فشار کم، عملکرد خودکار، مقاومت مناسب در برابر خوردگی و استحکام بالا، گزینه‌ای ایده‌آل برای صنایع نفت، گاز، پتروشیمی، نیروگاه‌ها، صنایع غذایی و سیستم‌های انتقال سیالات محسوب می‌شود. در صورت وجود سیالات بسیار خورنده یا آب دریا، انتخاب مدل استیل 316 از نظر فنی و اقتصادی منطقی‌تر خواهد بود.
