دسته‌بندی: شیرآلات استنلس استیل صنعتی
نوع محصول:شیرفلکه کشویی (Gate Valve)
نوع شیر:کشویی فلنجی (Flanged Gate Valve)
جنس بدنه:استنلس استیل ASTM A351 CF8 (معادل AISI 304)
کلاس فشار:Class 300

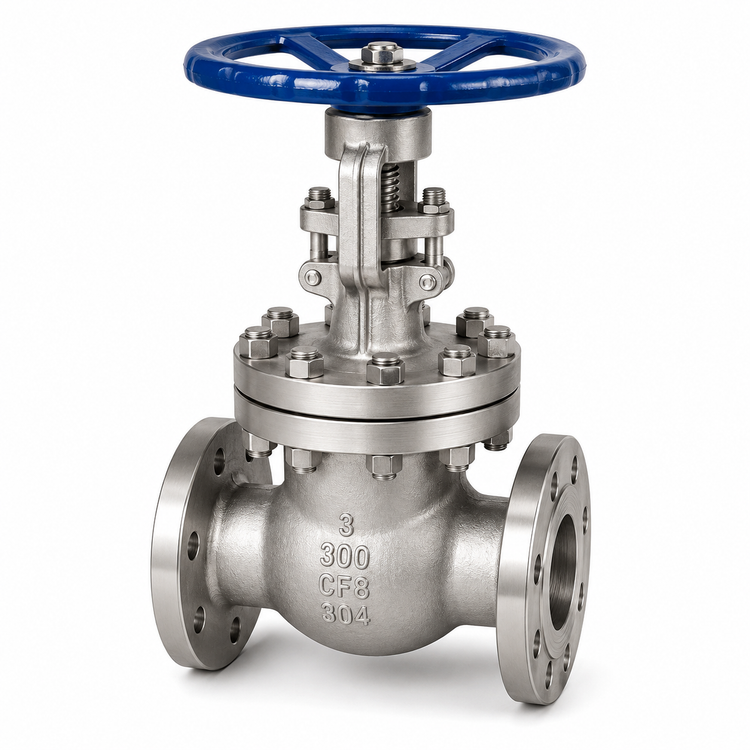

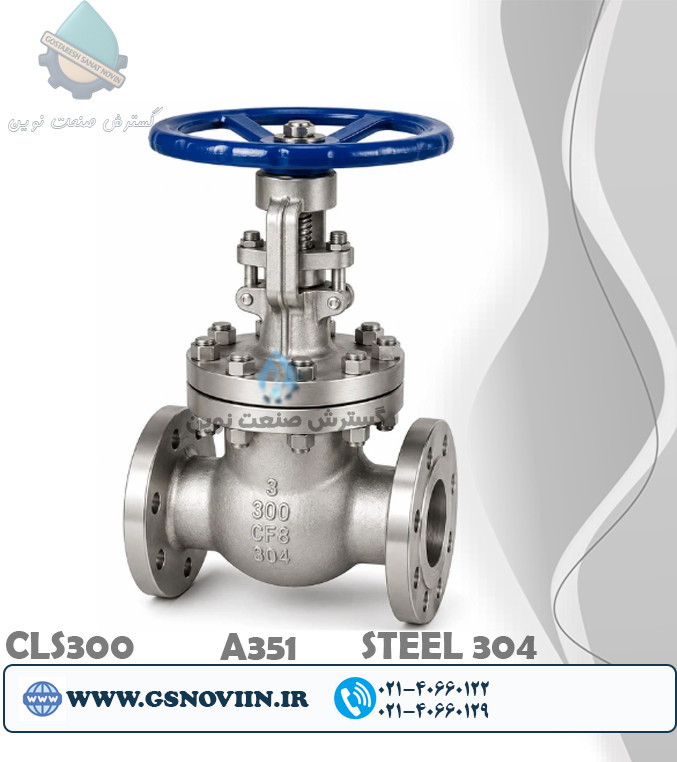

شیرفلکه کشویی فلنجی استنلس استیل 304 ASTM A351 CF8 کلاس 300
Stainless Steel 304 Flanged Gate Valve Class 300 ASTM A351 CF8
برند:اوریون
مشخصات
نوع محصول
شیرفلکه کشویی (Gate Valve)
نوع شیر
کشویی فلنجی (Flanged Gate Valve)
جنس بدنه
استنلس استیل ASTM A351 CF8 (معادل AISI 304)
کلاس فشار
Class 300
نوع اتصال
فلنجی (Flanged RF)
نوع عملکرد
دستی (Handwheel)
نوع مکانیزم
گوه‌ای (Wedge Gate)
نوع زبانه (Wedge)
Solid Wedge (گوه‌ای یکپارچه)
جنس زبانه
استنلس استیل AISI 304 (CF8)
جنس استم (Stem)
استنلس استیل AISI 304
جنس نشیمنگاه (Seat)
استنلس استیل AISI 304 / Hard Faced
نوع آب بندی
فلز به فلز (Metal Seated)
جهت جریان
دوطرفه (Bi-directional)
دمای کاری
حدود -29 تا +425 درجه سانتی‌گراد (بسته به نوع تریم)
سیالات قابل استفاده
آب، بخار، هوا، روغن، گاز، سیالات غیرخورنده و بسیاری از مواد شیمیایی سبک
ویژگی خاص
تحمل فشار بالاتر نسبت به کلاس 150، افت فشار بسیار کم در حالت باز، مناسب برای قطع و وصل کامل جریان، مقاومت مناسب در برابر خوردگی و طول عمر بالا
توضیحات
شیرفلکه کشویی فلنجی استنلس استیل 304 کلاس 300 ASTM A351 CF8
شیرفلکه کشویی (Gate Valve) یکی از پرکاربردترین شیرآلات صنعتی برای قطع و وصل کامل جریان است. طراحی داخلی این شیر به‌گونه‌ای است که در حالت کاملاً باز، مسیر عبور سیال تقریباً هم‌اندازه لوله بوده و کمترین افت فشار را ایجاد می‌کند. به همین دلیل در خطوط انتقال آب، بخار، روغن، گاز و سایر سیالات صنعتی که نیاز به باز یا بسته بودن کامل جریان دارند، استفاده از شیرفلکه کشویی بهترین انتخاب است.
بدنه این محصول از استنلس استیل ASTM A351 CF8 (معادل استیل 304) ساخته شده که مقاومت مناسبی در برابر خوردگی، رطوبت و بسیاری از سیالات صنعتی دارد. همچنین طراحی مطابق کلاس فشاری 300 باعث شده این شیر برای خطوط با فشار و دمای بالاتر نیز عملکردی ایمن و قابل اعتماد داشته باشد.
موارد کاربرد
- خطوط انتقال آب و آب صنعتی
- سیستم‌های بخار و کندانس
- خطوط انتقال نفت، گاز و فرآورده‌های نفتی
- سیستم‌های هوای فشرده
- صنایع نفت، گاز و پتروشیمی
- صنایع غذایی و نوشیدنی
- صنایع دارویی و بهداشتی
- کارخانه‌ها، نیروگاه‌ها و تأسیسات صنعتی
شیرفلکه کشویی برای باز و بسته کردن کامل مسیر طراحی شده است و برای تنظیم یا کنترل دبی جریان نباید به‌صورت نیمه‌باز استفاده شود.
مقایسه با شیرفلکه سوزنی و شیر توپی
| ویژگی | کشویی (Gate) | سوزنی (Globe) | توپی (Ball) |
|---|---|---|---|
| قطع و وصل کامل | ⭐⭐⭐⭐⭐ | ⭐⭐⭐ | ⭐⭐⭐⭐⭐ |
| کنترل دقیق جریان | ❌ | ⭐⭐⭐⭐⭐ | ⭐ |
| افت فشار در حالت باز | بسیار کم | زیاد | کم |
| کاربرد اصلی | ایزوله کردن خط | تنظیم دبی | قطع و وصل سریع |
اگر هدف شما قطع و وصل کامل جریان با کمترین افت فشار است، شیرفلکه کشویی بهترین گزینه محسوب می‌شود. برای تنظیم جریان باید از شیرفلکه سوزنی و برای قطع و وصل سریع از شیر توپی استفاده شود.
استیل 304 یا استیل 316؟
| شرایط کاری | استیل 304 | استیل 316 |
|---|---|---|
| آب شهری و بخار | ⭐⭐⭐⭐⭐ | ⭐⭐⭐⭐ |
| روغن و سوخت | ⭐⭐⭐⭐⭐ | ⭐⭐⭐⭐⭐ |
| مواد غذایی | ⭐⭐⭐⭐⭐ | ⭐⭐⭐⭐⭐ |
| آب شور و کلریدها | ❌ | ⭐⭐⭐⭐⭐ |
| مواد شیمیایی خورنده | خوب | عالی |
استیل 304 برای اغلب کاربردهای صنعتی گزینه‌ای اقتصادی و مناسب است؛ اما اگر سیال خورنده، آب دریا یا محیط دارای کلرید باشد، استیل 316 به دلیل مقاومت بیشتر در برابر خوردگی انتخاب بهتری خواهد بود.
کلاس 300 یا کلاس 150؟
| ویژگی | کلاس 150 | کلاس 300 |
|---|---|---|
| تحمل فشار | استاندارد | بالاتر |
| ضخامت بدنه | کمتر | بیشتر |
| کاربرد | تأسیسات عمومی | فرآیندهای صنعتی سنگین |
در خطوط فشار بالا، بخار، پالایشگاه‌ها و صنایع پتروشیمی، کلاس 300 به دلیل استحکام بیشتر، ایمنی و عمر کاری بالاتری نسبت به کلاس 150 دارد.
مزایای فنی و مهندسی
- افت فشار بسیار کم در حالت کاملاً باز.
- قطع و وصل کامل جریان بدون محدود کردن مسیر عبور سیال.
- بدنه استنلس استیل 304 مطابق ASTM A351 CF8.
- مناسب برای فشارهای بالا (Class 300).
- مقاومت مناسب در برابر خوردگی و زنگ‌زدگی.
- آب‌بندی مطمئن و عمر کاری بالا.
- مناسب برای خطوط آب، بخار، روغن و گاز.
- اتصال فلنجی استاندارد و نصب آسان.
جمع‌بندی مهندسی
اگر به یک شیر صنعتی برای قطع و وصل کامل جریان با کمترین افت فشار در خطوط فشار بالا نیاز دارید، شیرفلکه کشویی فلنجی استنلس استیل 304 کلاس 300 انتخابی مطمئن و اقتصادی است. این محصول برای صنایع نفت، گاز، پتروشیمی، نیروگاه‌ها، صنایع غذایی و بسیاری از فرآیندهای صنعتی مناسب بوده و در صورت استفاده صحیح، عملکردی پایدار و عمر طولانی خواهد داشت. در صورتی که سیال خورنده یا آب شور باشد، استفاده از مدل استیل 316 توصیه می‌شود.
نقد و بررسی
نقد و بررسی تخصصی شیرفلکه کشویی فلنجی استنلس استیل 304 کلاس 300
شیرفلکه کشویی یکی از بهترین گزینه‌ها برای خطوطی است که نیاز به قطع و وصل کامل جریان با حداقل افت فشار دارند. طراحی مسیر مستقیم عبور سیال باعث می‌شود در حالت کاملاً باز، جریان تقریباً بدون مانع عبور کند؛ ویژگی‌ای که این شیر را برای خطوط انتقال اصلی، شبکه‌های بخار، آب، نفت و گاز بسیار مناسب می‌کند. مدل استنلس استیل 304 کلاس 300 نیز با مقاومت مناسب در برابر خوردگی و تحمل فشار بالا، پاسخگوی بسیاری از نیازهای صنایع سنگین است.
چه زمانی شیرفلکه کشویی بهترین انتخاب است؟
اگر هدف فقط باز یا بسته کردن کامل مسیر باشد، شیرفلکه کشویی عملکردی بهتر از شیر سوزنی دارد، زیرا افت فشار بسیار کمتری ایجاد می‌کند. همچنین در سایزهای بزرگ، استفاده از آن نسبت به بسیاری از انواع دیگر شیرآلات اقتصادی‌تر است.
برای خطوط انتقال، کلکتورها، رایزرها و مسیرهایی که شیر معمولاً کاملاً باز یا کاملاً بسته است، شیرفلکه کشویی بهترین گزینه محسوب می‌شود.
مقایسه با شیر توپی و شیرفلکه سوزنی
| نوع شیر | مزیت اصلی | بهترین کاربرد |
|---|---|---|
| کشویی | افت فشار بسیار کم | قطع و وصل کامل جریان |
| توپی | باز و بسته شدن سریع | قطع و وصل سریع |
| سوزنی | کنترل دقیق جریان | تنظیم دبی و فشار |
اگر نیاز به تنظیم دبی دارید، شیرفلکه کشویی انتخاب مناسبی نیست؛ زیرا کارکرد آن برای حالت نیمه‌باز طراحی نشده و استفاده طولانی‌مدت در این وضعیت می‌تواند باعث سایش گیت و نشیمنگاه شود.
استیل 304 یا استیل 316؟
| شرایط کاری | 304 (CF8) | 316 (CF8M) |
|---|---|---|
| آب، بخار و روغن | ⭐⭐⭐⭐⭐ | ⭐⭐⭐⭐ |
| مواد غذایی | ⭐⭐⭐⭐⭐ | ⭐⭐⭐⭐⭐ |
| آب شور و محیط دریایی | ❌ | ⭐⭐⭐⭐⭐ |
| مواد شیمیایی خورنده | خوب | عالی |
استیل 304 برای بیشتر کاربردهای صنعتی کاملاً مناسب است؛ اما در محیط‌های ساحلی، صنایع شیمیایی یا خطوط آب دریا، استفاده از استیل 316 باعث افزایش عمر شیر و کاهش هزینه‌های نگهداری خواهد شد.
اشتباهات رایج در انتخاب و بهره‌برداری
- استفاده از شیرفلکه کشویی برای کنترل یا تنظیم دبی جریان.
- باز یا بسته نکردن کامل شیر که باعث آسیب به گیت و نشیمنگاه می‌شود.
- انتخاب کلاس 150 برای خطوطی که به کلاس 300 نیاز دارند.
- استفاده از استیل 304 در سیالات دارای کلرید یا آب دریا.
- عدم باز و بسته کردن دوره‌ای شیر در خطوطی که مدت طولانی بدون استفاده می‌مانند.
مزایا و محدودیت‌ها
مزایا
- افت فشار بسیار کم در حالت کاملاً باز.
- مناسب برای خطوط فشار بالا (Class 300).
- بدنه مقاوم از استیل 304 مطابق ASTM A351 CF8.
- آب‌بندی مناسب و عمر کاری طولانی.
- مناسب برای آب، بخار، روغن و گاز.
- عملکرد مطمئن در خطوط انتقال اصلی.
محدودیت‌ها
- برای تنظیم جریان مناسب نیست.
- باز و بسته شدن آن نسبت به شیر توپی زمان بیشتری نیاز دارد.
- برای سیالات بسیار خورنده، مدل استیل 316 انتخاب بهتری است.
جمع‌بندی مهندسی
اگر به دنبال شیری هستید که در حالت باز، کمترین افت فشار را ایجاد کند و برای قطع و وصل کامل جریان در خطوط فشار بالا طراحی شده باشد، شیرفلکه کشویی فلنجی استنلس استیل 304 کلاس 300 یکی از بهترین گزینه‌ها است. این شیر در صنایع نفت، گاز، پتروشیمی، نیروگاه‌ها، صنایع غذایی و تأسیسات صنعتی عملکردی قابل اعتماد دارد. در صورت وجود آب شور یا مواد شیمیایی خورنده، انتخاب مدل استیل 316 می‌تواند دوام و بهره‌وری سیستم را به شکل محسوسی افزایش دهد.
