دسته‌بندی: شیرآلات استنلس استیل صنعتی
نوع محصول:شیرفلکه سوزنی (Globe Valve)
نوع شیر:سوزنی فلنجی (Flanged Globe Valve)
جنس بدنه:استنلس استیل ASTM A351 CF8 (معادل AISI 304)
کلاس فشار:Class 300

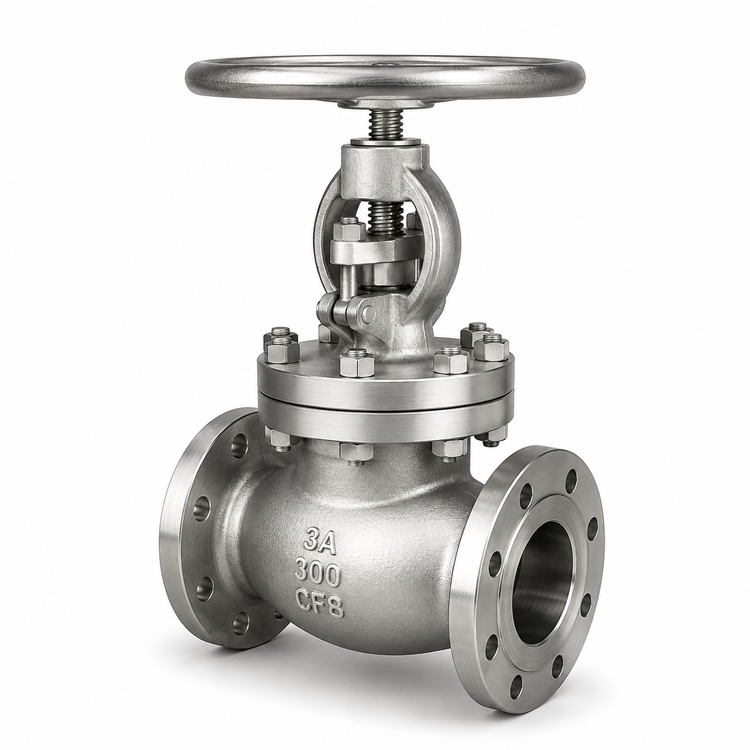

شیرفلکه سوزنی فلنجی استنلس استیل 304 ASTM A351 CF8 کلاس 300
Stainless Steel 304 Flanged Globe Valve Class 300 ASTM A351 CF8
برند:اوریون
سایر سایز ها
مشخصات
نوع محصول
شیرفلکه سوزنی (Globe Valve)
نوع شیر
سوزنی فلنجی (Flanged Globe Valve)
جنس بدنه
استنلس استیل ASTM A351 CF8 (معادل AISI 304)
کلاس فشار
Class 300
نوع اتصال
فلنجی (Flanged RF)
نوع عملکرد
دستی (Handwheel)
نوع مکانیزم
دیسک سوزنی (Globe Type)
جنس دیسک (Disc)
استنلس استیل AISI 304 (CF8)
جنس استم (Stem)
استنلس استیل AISI 304
جنس نشیمنگاه (Seat)
استنلس استیل AISI 304 / Hard Faced
نوع آب بندی
فلز به فلز (Metal Seated)
جهت جریان
یکطرفه (مطابق فلش روی بدنه)
دمای کاری
حدود -29 تا +425 درجه سانتی‌گراد (بسته به نوع تریم)
سیالات قابل استفاده
آب، بخار، هوا، روغن، گاز، سیالات غیرخورنده و بسیاری از مواد شیمیایی سبک
ویژگی خاص
تحمل فشار بالاتر نسبت به کلاس 150، کنترل دقیق جریان، آب‌بندی مطمئن، مقاومت مناسب در برابر خوردگی و عملکرد پایدار در خطوط فشار متوسط تا بالا
توضیحات
شیرفلکه سوزنی فلنجی استنلس استیل 304 کلاس 300 ASTM A351 CF8
شیرفلکه سوزنی فلنجی استنلس استیل 304 یکی از دقیق‌ترین شیرآلات صنعتی برای کنترل، تنظیم و کاهش دبی جریان است. برخلاف شیرهای توپی یا کشویی که بیشتر برای باز و بسته کردن کامل مسیر استفاده می‌شوند، شیر سوزنی به اپراتور اجازه می‌دهد مقدار جریان را به‌صورت تدریجی و کاملاً کنترل‌شده تنظیم کند. به همین دلیل در خطوط بخار، سیالات فرآیندی، تجهیزات کنترلی و سیستم‌هایی که ثبات جریان اهمیت دارد، کاربرد فراوانی دارد.
بدنه این محصول از ASTM A351 CF8 (استنلس استیل 304) ساخته شده و با کلاس فشاری 300 برای استفاده در خطوط با فشار و دمای بالاتر طراحی شده است. مقاومت مناسب در برابر خوردگی، استحکام بالا و آب‌بندی مطمئن، این شیر را به انتخابی مناسب برای بسیاری از صنایع تبدیل کرده است.
این محصول برای چه کاربردهایی مناسب است؟
- خطوط بخار و کندانس
- سیستم‌های کنترل دبی آب
- خطوط انتقال روغن و سوخت
- هوای فشرده و گازهای صنعتی
- صنایع نفت، گاز و پتروشیمی
- کارخانه‌های غذایی و نوشیدنی
- صنایع دارویی و بهداشتی
- خطوط ابزار دقیق (Utility Lines)
- ورودی و خروجی تجهیزات حساس که نیاز به تنظیم جریان دارند
اگر هدف شما تنظیم دقیق جریان است، شیرفلکه سوزنی بهترین انتخاب است؛ اما اگر فقط به قطع و وصل سریع نیاز دارید، شیر توپی گزینه مناسب‌تری خواهد بود.
شیرفلکه سوزنی، توپی یا کشویی؟
| ویژگی | سوزنی (Globe) | توپی (Ball) | کشویی (Gate) |
|---|---|---|---|
| کنترل دقیق جریان | ⭐⭐⭐⭐⭐ | ⭐ | ⭐⭐ |
| قطع و وصل سریع | ⭐⭐⭐ | ⭐⭐⭐⭐⭐ | ⭐⭐ |
| افت فشار | بیشتر | کم | بسیار کم |
| کاربرد اصلی | تنظیم دبی | قطع و وصل | ایزولاسیون کامل |
اگر نیاز به کنترل تدریجی جریان دارید، شیر سوزنی بهترین انتخاب است. برای قطع و وصل سریع از شیر توپی و برای خطوطی که معمولاً کاملاً باز یا بسته هستند، از شیر کشویی استفاده می‌شود.
استیل 304 یا استیل 316؟
| نوع سیال | استیل 304 | استیل 316 |
|---|---|---|
| آب شهری | ⭐⭐⭐⭐⭐ | ⭐⭐⭐⭐ |
| بخار و روغن | ⭐⭐⭐⭐⭐ | ⭐⭐⭐⭐⭐ |
| مواد غذایی | ⭐⭐⭐⭐⭐ | ⭐⭐⭐⭐⭐ |
| آب شور و کلریدها | ❌ | ⭐⭐⭐⭐⭐ |
| مواد شیمیایی خورنده | خوب | عالی |
برای آب، بخار، روغن و اغلب کاربردهای صنعتی، استیل 304 انتخابی اقتصادی و مناسب است. در محیط‌های دریایی یا سیالات خورنده، استیل 316 به دلیل مقاومت بیشتر توصیه می‌شود.
کلاس 300 یا کلاس 150؟
| ویژگی | کلاس 150 | کلاس 300 |
|---|---|---|
| تحمل فشار | استاندارد | بالاتر |
| کاربرد | تأسیسات عمومی | فرآیندهای صنعتی سنگین |
| ضخامت بدنه | کمتر | بیشتر |
مزایای فنی و مهندسی
- کنترل بسیار دقیق دبی جریان.
- بدنه استنلس استیل 304 مطابق ASTM A351 CF8.
- تحمل فشار بالا (Class 300).
- کاهش ضربه قوچ ناشی از تغییرات ناگهانی جریان.
- آب‌بندی مناسب و عملکرد پایدار.
- مناسب برای بخار، روغن، آب و گاز.
- افزایش عمر تجهیزات پایین‌دست با کنترل صحیح جریان.
- اتصال فلنجی استاندارد برای نصب آسان و مطمئن.
جمع‌بندی مهندسی
اگر در سیستم خود نیاز به تنظیم دقیق جریان دارید و فشار کاری نسبتاً بالا است، شیرفلکه سوزنی فلنجی استنلس استیل 304 کلاس 300 یکی از بهترین گزینه‌ها محسوب می‌شود. این محصول برای خطوط بخار، آب، روغن، گاز و بسیاری از سیالات صنعتی عملکرد قابل اعتمادی دارد. در صورت وجود آب شور، کلرید یا مواد شیمیایی خورنده، انتخاب مدل استیل 316 می‌تواند دوام و طول عمر بیشتری برای سیستم فراهم کند.
نقد و بررسی
نقد و بررسی تخصصی شیرفلکه سوزنی فلنجی استنلس استیل 304 کلاس 300
یکی از رایج‌ترین اشتباهات در انتخاب شیرآلات صنعتی، استفاده از شیر توپی یا کشویی در خطوطی است که نیاز به تنظیم مداوم دبی جریان دارند. در چنین شرایطی، شیرفلکه سوزنی بهترین انتخاب است؛ زیرا طراحی دیسک و نشیمنگاه آن امکان کنترل نرم، تدریجی و دقیق جریان را فراهم می‌کند. مدل استنلس استیل 304 کلاس 300 علاوه بر کنترل دقیق، برای فشارهای بالاتر نیز طراحی شده و در بسیاری از صنایع فرآیندی عملکرد بسیار قابل اعتمادی دارد.
سوزنی، توپی یا کشویی؟
| ویژگی | سوزنی | توپی | کشویی |
|---|---|---|---|
| کنترل دقیق جریان | ⭐⭐⭐⭐⭐ | ⭐ | ⭐⭐ |
| قطع و وصل سریع | ⭐⭐⭐ | ⭐⭐⭐⭐⭐ | ⭐⭐ |
| افت فشار | بیشتر | کم | بسیار کم |
| کاربرد اصلی | تنظیم جریان | قطع و وصل | ایزوله کردن خط |
اگر اپراتور نیاز دارد دبی سیال را به‌صورت مداوم تنظیم کند، شیر سوزنی انتخاب صحیح است. اما اگر هدف فقط باز یا بسته کردن مسیر باشد، شیر توپی یا کشویی گزینه مناسب‌تری خواهند بود.
استیل 304 یا 316؟
| شرایط کاری | 304 (CF8) | 316 (CF8M) |
|---|---|---|
| آب، بخار و روغن | ⭐⭐⭐⭐⭐ | ⭐⭐⭐⭐ |
| مواد غذایی | ⭐⭐⭐⭐⭐ | ⭐⭐⭐⭐⭐ |
| آب شور و محیط دریایی | ❌ | ⭐⭐⭐⭐⭐ |
| مواد شیمیایی خورنده | خوب | عالی |
برای اغلب صنایع، استیل 304 عملکرد بسیار خوبی دارد؛ اما در محیط‌های دریایی، صنایع شیمیایی و سیالات حاوی کلرید، استیل 316 دوام و مقاومت بیشتری خواهد داشت.
مزیت کلاس 300 نسبت به کلاس 150
کلاس 300 برای فشار و دمای کاری بالاتر طراحی شده است. ضخامت بیشتر بدنه، فلنج‌ها و اجزای داخلی باعث افزایش استحکام و ایمنی شیر در خطوط فرآیندی سنگین می‌شود. به همین دلیل در صنایع نفت، گاز، پتروشیمی، بخار و واحدهای فرآیندی، استفاده از کلاس 300 رایج‌تر است.
اشتباهات رایج در استفاده
- استفاده از شیر سوزنی برای قطع و وصل سریع و مکرر.
- انتخاب شیر توپی به جای سوزنی برای کنترل دبی.
- استفاده از استیل 304 در محیط‌های دارای آب شور یا مواد خورنده.
- انتخاب کلاس 150 برای خطوطی که فشار واقعی آن‌ها در محدوده کلاس 300 است.
- اعمال گشتاور بیش از حد هنگام بستن شیر که می‌تواند به نشیمنگاه آسیب برساند.
مزایا و محدودیت‌ها
مزایا
- کنترل بسیار دقیق و پایدار جریان.
- عملکرد مناسب در فشارهای بالا (Class 300).
- بدنه مقاوم از استیل 304 مطابق ASTM A351 CF8.
- آب‌بندی مطمئن و عمر کاری بالا.
- کاهش ضربه قوچ و نوسانات جریان.
- مناسب برای بخار، آب، روغن، گاز و سیالات صنعتی.
محدودیت‌ها
- افت فشار بیشتری نسبت به شیر توپی و کشویی ایجاد می‌کند.
- برای قطع و وصل سریع گزینه ایده‌آلی نیست.
- در محیط‌های بسیار خورنده، مدل استیل 316 انتخاب مناسب‌تری است.
جمع‌بندی نهایی
شیرفلکه سوزنی فلنجی استنلس استیل 304 کلاس 300 گزینه‌ای ایده‌آل برای سیستم‌هایی است که به کنترل دقیق جریان در فشارهای بالا نیاز دارند. اگر سیال شما آب، بخار، روغن یا گاز معمولی است، این مدل از نظر عملکرد، دوام و هزینه انتخابی منطقی خواهد بود. در مقابل، برای سیالات خورنده، آب دریا یا محیط‌های شیمیایی، مدل استیل 316 به دلیل مقاومت بالاتر در برابر خوردگی، انتخاب حرفه‌ای‌تر و ماندگارتر محسوب می‌شود.
