دسته‌بندی: شیرآلات استنلس استیل صنعتی
نوع محصول:شیر صافی (Y Strainer)
نوع شیر:صافی فلنجی Y شکل (Flanged Y Strainer)
جنس بدنه:استنلس استیل ASTM A351 CF8 (معادل AISI 304)
کلاس فشار:Class 300

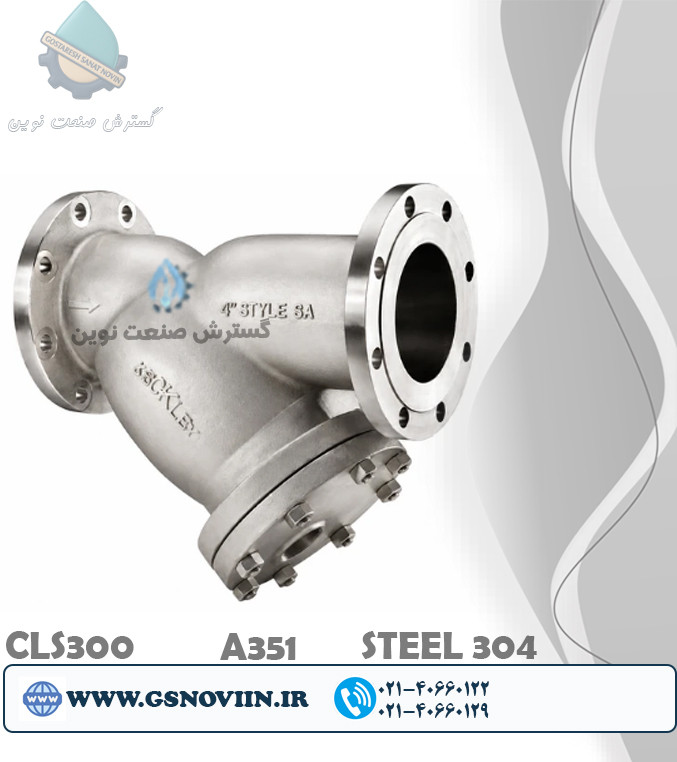

شیر صافی فلنجی استنلس استیل 304 ASTM A351 CF8 کلاس 300
Stainless Steel 304 Flanged Y Strainer Class 300 ASTM A351 CF8
برند:اوریون
سایر سایز ها
مشخصات
نوع محصول
شیر صافی (Y Strainer)
نوع شیر
صافی فلنجی Y شکل (Flanged Y Strainer)
جنس بدنه
استنلس استیل ASTM A351 CF8 (معادل AISI 304)
کلاس فشار
Class 300
نوع اتصال
فلنجی (Flanged RF)
نوع عملکرد
فیلتراسیون مکانیکی (بدون نیاز به اپراتور)
نوع توری (Screen)
توری مشبک قابل تعویض
جنس توری
استنلس استیل AISI 304
نوع آب بندی
گسکت PTFE یا گرافیتی (بسته به سازنده)
جهت جریان
یکطرفه (مطابق فلش روی بدنه)
دمای کاری
حدود -20 تا +200 درجه سانتی‌گراد (بسته به نوع گسکت)
سیالات قابل استفاده
آب، بخار سبک، هوا، روغن، گاز، سیالات غیرخورنده و بسیاری از مواد شیمیایی سبک
ویژگی خاص
تحمل فشار بالاتر نسبت به کلاس 150، افت فشار کم، توری قابل تعویض، مقاومت مناسب در برابر خوردگی و محافظت از تجهیزات در خطوط فشار متوسط تا بالا
توضیحات
شیر صافی فلنجی استنلس استیل 304 کلاس 300 ASTM A351 CF8
شیر صافی فلنجی (Y Strainer) استنلس استیل 304 یکی از تجهیزات ضروری در خطوط لوله صنعتی است که با حذف ذرات معلق، براده‌ها، شن، زنگ‌زدگی و سایر ناخالصی‌ها، از تجهیزات حساس مانند پمپ، شیرآلات، فلومتر، مبدل حرارتی، تله بخار و تجهیزات کنترلی محافظت می‌کند. نصب این صافی در ابتدای خط، باعث افزایش عمر تجهیزات و کاهش هزینه‌های تعمیر و نگهداری می‌شود.
بدنه این محصول از ASTM A351 CF8 (استنلس استیل 304) ساخته شده و برای کار در فشار کلاس 300 طراحی شده است. این آلیاژ در برابر رطوبت، زنگ‌زدگی و بسیاری از سیالات صنعتی مقاومت مناسبی دارد و برای اکثر کاربردهای عمومی صنعتی انتخابی اقتصادی و مطمئن است.
این محصول در چه صنایعی کاربرد دارد؟
- صنایع نفت، گاز و پتروشیمی
- خطوط بخار و کندانس
- سیستم‌های انتقال آب و آب صنعتی
- صنایع غذایی و نوشیدنی
- صنایع دارویی و بهداشتی
- خطوط انتقال روغن، سوخت و هوای فشرده
- قبل از پمپ‌ها، فلومترها، شیرهای کنترلی و مبدل‌های حرارتی
- کارخانه‌ها و خطوط فرآیندی با فشار بالا
اگر تجهیزات گران‌قیمت در مسیر جریان قرار دارند، نصب شیر صافی می‌تواند از خرابی زودرس، گرفتگی و توقف خط تولید جلوگیری کند.
کلاس 300 یا کلاس 150؟
| ویژگی | کلاس 150 | کلاس 300 |
|---|---|---|
| تحمل فشار | استاندارد | بالاتر |
| ضخامت بدنه | کمتر | بیشتر |
| کاربرد | سیستم‌های عمومی | فشار و دمای بالاتر |
| صنایع نفت و گاز | محدود | بسیار مناسب |
اگر فشار کاری سیستم بالا است یا پروژه در صنایع نفت، گاز، بخار و فرآیندهای سنگین اجرا می‌شود، کلاس 300 انتخاب ایمن‌تر و مطمئن‌تری نسبت به کلاس 150 خواهد بود.
استیل 304 یا استیل 316؟
| نوع سیال | استیل 304 | استیل 316 |
|---|---|---|
| آب شهری | ⭐⭐⭐⭐⭐ | ⭐⭐⭐⭐ |
| بخار و روغن | ⭐⭐⭐⭐⭐ | ⭐⭐⭐⭐⭐ |
| مواد غذایی | ⭐⭐⭐⭐⭐ | ⭐⭐⭐⭐⭐ |
| آب دریا و کلریدها | ❌ | ⭐⭐⭐⭐⭐ |
| مواد شیمیایی خورنده | خوب | عالی |
استیل 304 برای بیشتر خطوط آب، بخار، روغن و صنایع غذایی گزینه‌ای اقتصادی و مناسب است. اگر سیال خورنده، آب شور یا مواد شیمیایی قوی در خط وجود دارد، استفاده از استیل 316 توصیه می‌شود.
مزایای فنی و مهندسی
- جلوگیری از ورود ذرات معلق به تجهیزات حساس.
- افزایش عمر پمپ، فلومتر، مبدل حرارتی و شیرآلات.
- بدنه استنلس استیل 304 مطابق ASTM A351 CF8.
- تحمل فشار بالا با طراحی کلاس 300.
- قابلیت سرویس و تمیزکاری آسان توری.
- کاهش هزینه تعمیرات و توقف خط تولید.
- اتصال فلنجی با آب‌بندی مطمئن.
- مناسب برای خطوط صنعتی با دبی و فشار بالا.
جمع‌بندی مهندسی
اگر به دنبال محافظت از تجهیزات گران‌قیمت در خطوط انتقال سیال با فشار بالا هستید، شیر صافی فلنجی استنلس استیل 304 کلاس 300 انتخابی مطمئن و اقتصادی است. این محصول با حذف ذرات معلق، از آسیب به پمپ‌ها، شیرآلات، تجهیزات کنترلی و مبدل‌های حرارتی جلوگیری کرده و باعث افزایش راندمان و طول عمر سیستم می‌شود. در صورتی که سیال خورنده یا آب شور باشد، مدل استیل 316 گزینه مناسب‌تری خواهد بود.
نقد و بررسی
نقد و بررسی تخصصی شیر صافی فلنجی استنلس استیل 304 کلاس 300
در بسیاری از پروژه‌های صنعتی، هزینه خرابی یک پمپ، فلومتر، شیر کنترلی یا مبدل حرارتی چندین برابر قیمت یک شیر صافی است. به همین دلیل، مهندسان معمولاً نصب صافی را یک هزینه اضافی نمی‌دانند، بلکه آن را نوعی سرمایه‌گذاری برای افزایش عمر تجهیزات می‌شناسند. شیر صافی فلنجی استیل 304 کلاس 300 دقیقاً با همین هدف طراحی شده است؛ یعنی جلوگیری از ورود ذرات جامد به تجهیزات حساس در خطوط فشار بالا.
چه زمانی کلاس 300 انتخاب بهتری است؟
اگر سیستم شما در فشار یا دمای بالاتر از شرایط معمول کار می‌کند، کلاس 300 انتخاب مطمئن‌تری نسبت به کلاس 150 خواهد بود. ضخامت بیشتر بدنه و فلنج‌ها باعث افزایش استحکام مکانیکی و ایمنی در شرایط کاری سخت می‌شود.
در صنایع نفت، گاز، پتروشیمی، بخار و خطوط فرآیندی با فشار بالا، استفاده از کلاس 300 باعث افزایش ضریب اطمینان سیستم خواهد شد.
استیل 304 یا استیل 316؟
| شرایط کاری | استیل 304 | استیل 316 |
|---|---|---|
| آب، بخار و روغن | ⭐⭐⭐⭐⭐ | ⭐⭐⭐⭐ |
| صنایع غذایی | ⭐⭐⭐⭐⭐ | ⭐⭐⭐⭐⭐ |
| آب شور و محیط دریایی | ❌ | ⭐⭐⭐⭐⭐ |
| مواد شیمیایی خورنده | خوب | عالی |
برای اکثر پروژه‌های صنعتی، استیل 304 انتخابی مقرون‌به‌صرفه و کاملاً مناسب است. اما اگر سیال حاوی کلرید، آب شور یا مواد خورنده باشد، مدل استیل 316 به دلیل مقاومت بالاتر در برابر خوردگی، انتخاب مطمئن‌تری خواهد بود.
اشتباهات رایج هنگام انتخاب شیر صافی
- انتخاب کلاس فشاری پایین‌تر از فشار واقعی سیستم.
- انتخاب مش (Mesh) نامناسب برای نوع سیال و تجهیزات.
- عدم سرویس و تمیزکاری دوره‌ای توری صافی.
- نصب صافی در جهت مخالف فلش جریان روی بدنه.
- استفاده از استیل 304 در محیط‌های دریایی یا سیالات بسیار خورنده.
مزایا و محدودیت‌ها
مزایا
- جلوگیری از ورود ذرات جامد به تجهیزات حساس.
- افزایش عمر پمپ، فلومتر، شیرهای کنترلی و مبدل‌های حرارتی.
- تحمل فشار بالا (Class 300).
- مقاومت مناسب در برابر زنگ‌زدگی و خوردگی.
- قابلیت باز کردن درپوش و تمیزکاری آسان توری.
- کاهش هزینه‌های تعمیرات و توقف خط تولید.
محدودیت‌ها
- برای سیالات با خورندگی بسیار بالا، استیل 316 انتخاب مناسب‌تری است.
- در صورت تمیز نکردن توری، افت فشار در خط افزایش پیدا می‌کند.
- انتخاب اشتباه اندازه مش می‌تواند باعث کاهش دبی یا عبور ذرات ناخواسته شود.
جمع‌بندی نهایی
شیر صافی فلنجی استنلس استیل 304 کلاس 300 انتخابی مناسب برای محافظت از تجهیزات صنعتی در خطوط فشار بالا است. اگر سیال شما آب، بخار، روغن یا مواد غذایی باشد، این مدل از نظر عملکرد و هزینه، انتخابی بسیار منطقی محسوب می‌شود. اما برای صنایع شیمیایی، آب دریا یا محیط‌های با خوردگی شدید، استفاده از مدل استیل 316 توصیه می‌شود. سرویس منظم توری صافی نیز نقش مهمی در حفظ راندمان سیستم و جلوگیری از افت فشار خواهد داشت.
