دسته‌بندی: شیرآلات استنلس استیل صنعتی
نوع محصول:شیر توپی فلنجی (Flanged Ball Valve)
نوع شیر:توپی فلنجی دو تکه (2PC Flanged Ball Valve)
جنس بدنه:استنلس استیل ASTM A351 CF8 (معادل AISI 304)
کلاس فشار:Class 300

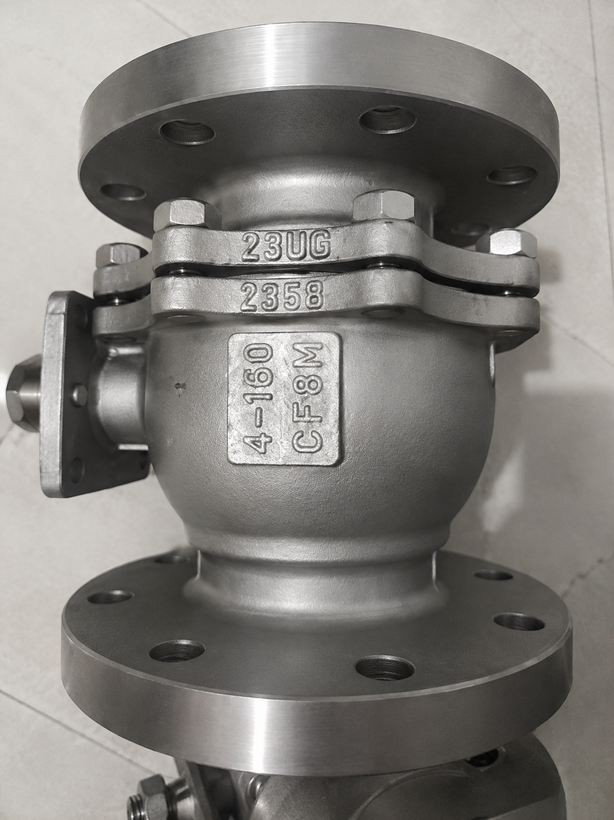

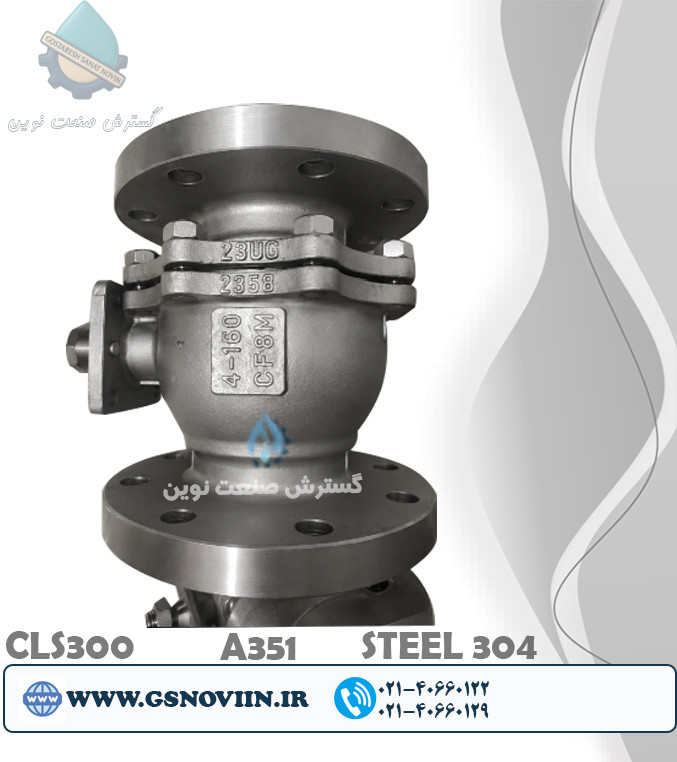

شیر توپی فلنجی استنلس استیل 304 ASTM A351 CF8 کلاس 300
Stainless Steel 304 Flanged Ball Valve Class 300 ASTM A351 CF8
برند:اوریون
مشخصات
نوع محصول
شیر توپی فلنجی (Flanged Ball Valve)
نوع شیر
توپی فلنجی دو تکه (2PC Flanged Ball Valve)
جنس بدنه
استنلس استیل ASTM A351 CF8 (معادل AISI 304)
کلاس فشار
Class 300
نوع اتصال
فلنجی (Flanged RF)
نوع عملکرد
اهرمی (Lever Operated)
نوع مکانیزم
Quarter Turn (چرخش 90 درجه)
نوع بدنه
دو تکه (2PC)
جنس توپی (Ball)
استنلس استیل AISI 304 (CF8)
جنس استم (Stem)
استنلس استیل AISI 304
جنس سیت (Seat)
PTFE / RPTFE
نوع آب‌بندی
نرم (Soft Seated – Zero Leakage)
جهت جریان
دوطرفه (Bi-directional)
دمای کاری
حدود -20 تا +180 درجه سانتی‌گراد (بسته به نوع سیت)
سیالات قابل استفاده
آب، بخار سبک، هوا، روغن، گاز، سیالات غیرخورنده و بسیاری از مواد شیمیایی سبک
ویژگی خاص
تحمل فشار بالاتر نسبت به کلاس 150، مناسب برای خطوط فرآیندی سنگین‌تر، افت فشار کم، آب‌بندی کامل و مقاومت مناسب در برابر خوردگی
توضیحات
شیر توپی استیل
شیر توپی استیل یا بال ولو استیل که جنس بدنه و توپی و سافت آن ها استیل با گرید مختلف بوده ولی سیت آن ممکن از جنس استیل یا تفلون یا ما بقی جنس ها تولید شود.
نوع اتصال این محصول برای کاربری های مختلف دنده ای، فلنج دار، جوشی و نوع عملگر های آن اهرمی، پنوماتیک، گیربکسی، هیدرولیکی، برقی مونتاژ می شوند.
شیر توپی استنلس استیل فلنجی که به آن بال ولو نیز گفته می‌شود یکی از زیردسته‌های شیرآلات صنعتی است، شیر توپی فلنجی استیل با متریال استیل 201، 304، 316، 316L، به صورت ریخته گری و فورج تولید و عرضه می‌گردد.
وظیفه این شیرها قرارگرفتن در مسیر جریان سیال و قطع و وصل و کنترل جریان است. از شیر توپی استیل 316 به خاطر طراحی ساده، طول عمر بالا و مزیت‌های مانند اب بند 100 درصدی در صنایع نفت و گاز و پتروشیمی و صنایع دارویی و غذایی بسیار استفاده می‌گردد.
شیر توپی استیل 316
اجزای ساخت شیر توپی استیل 316 شامل قست بدنه که از متریال استیل316، سیت و اب بد تفلونی، گوی کروی شکل برای کنترل جریان سیال، اورینگ‌ها و شفت برای باز و بست کردن گوی و اهرمی در بالای شفت ساخته شده است. در خانواده این شیر ها؛ شیر توپی استیل کلاس 150 از پر فروش ترین مدل‌های ان محسوب می‌شود.
عملکرد باز و بست بال ولو گازی استیل؛
به 3 روش اهرمی دستی و گیربگسی و پنوماتیک موتور خور صورت می‌گیرد که پر فروش ترین مدل ان مدل اهرمی دستی می‌باشد. نحوه اتصال شیر توپی فلنجی استیل به خطوط پایپینگ به صورت اتصال 2 طرف فلنجی می‌باشد و با کلاس کاری PN16، CL150، PN40، CL300، CL600، CL900 و 1500 از سایز 2/1 تا 36 اینچ به صورت دو تیکه و سه تیکه و یک تیکه با برندهای اروپایی و چینی عرضه می‌گردد.
استفاده های کاربردی برای شیرهای توپی استیل در محیط های
۱. محیط های دریایی
نمک زدایی در کاربردهایی که در نزدیکی آب های دریا قرار دارند رایج است. همانطور که می دانید، محیط دریایی مملو از مواد خورنده و نمک خطرناک است که می تواند به فلزات آسیب برساند، به خصوص اینکه آب درگیر است. در این کاربردها، دریچه های توپی ساخته شده از پلاستیک اغلب توسط بسیاری ترجیح داده می شود زیرا در برابر مواد شیمیایی خشن و آب نسبت به اکثر فلزات مقاوم تر هستند.
اشکال استفاده از دریچه های توپی پلاستیکی این است که توانایی کار در فشار و دمای شدید وجود ندارد. همانطور که قبلا ذکر شد، شیر توپی استیل فلنجدار ساخته شده از استیل ۳۱۶ و ۳۰۴ می توانند شرایط سخت را بدون مشکل تحمل کنند. علاوه بر این، با توجه به نگهداری مناسب، آنها می توانند مدت بیشتری در آب دریا دوام بیاورند.
۲. پالایش نفت
در پایان، اجازه دهید نگاهی گذرا به صنایع پالایش نفت بیندازیم. از آنجایی که فرآیند پالایش نفت خام یک موضوع پیچیده است، ما قرار نیست در مورد آن بحث عمیقی داشته باشیم. با این حال، این نمونه خوبی از کاربردهایی است که فقط یک شیر توپی ساخته شده از استیل ۳۱۶ و ۳۰۴ می تواند انجام دهد.
نفت خام یک ماده بسیار خورنده است زیرا می تواند حاوی دی اکسید کربن، آب، گوگرد و انواع دیگر موجودات باشد. در دراز مدت به تدریج فلزات را تجزیه خواهد کرد. شیرهای توپی استنلس استیل نسبت به مواد دیگر قادر به مقاومت در برابر خوردگی برای مدت طولانی خواهند بود. بنابراین بدیهی است که شیر توپی استیل ۳۱۶ و ۳۰۴ بهترین گزینه هستند.
کاربرد شیر توپی فلنجدار استیل:
شیر های توپی فلنج درگونه های گسترده ای از کاربردهای سیال و گاز استفاده می شوند. بعضی از شیرهای توپی فلنج دار برای استفاده از نوع گاز معمولاً گاز طبیعی ، پروپان-بوتان ، گاز روشنایی و بیوگاز هستند.
این شیرهای توپی در نظارت بر اکسیژن جریان ، آب ، بخار و سایر مایعات خورنده و غیر خورنده مؤثر هستند.
نتیجه
فولاد ضد زنگ همچنان بهترین انتخاب در تولید اتصالات در سال های گذشته بوده است. شیرهای توپی استنلس Stainless steel ball valveانتخاب عالی اتصالات برای سیستم های لوله کشی گاز و آب هستند.
نقد و بررسی
آیا تجربه کار در صنایع فرآوری سیالات را دارید؟
سپس شاید قبلاً با انواع شیر توپی استیل فلنجدار و نقش حیاتی آنها در این صنایع آشنا شده باشید. شیر توپی استیل از خانواده استیل یا فولاد شیرهای یک چهارم چرخشی هستند و بیشتر با سوراخ های کامل طراحی می شوند. این حفره ها به شیر اجازه می دهد تا در هنگام بسته شدن، جریان سیال را به طور کامل متوقف کند و در هنگام باز شدن مانع جریان سیال آن نمی شود.
فولادهای زنگ نزن استنلس استیل یکی از بادوام ترین و مقاوم ترین مواد در صنایع فرآیندی هستند. آنها در برابر فشارها و دماهای شدید و خورندگی های اسیدی بسیار بالا مقاوم هستند که آنها را برای هر نوع کاربرد مناسب می کند. شیرهای توپی استنلس استیل نیز در کاربردهای مختلفی مورد استفاده قرار می‌گیرند، اما ما در اینجا فقط به معمولی‌ترین آنها نگاه می‌کنیم.
اما استیل چیست و چه چیزی آنها را بسیار خاص قوی می کند؟
استیل مواد فوق العاده ای هستند به همین دلیل از آنها در کاربردهای مختلف استفاده می شود. آنها از آلیاژ ۳۱۶ و ۳۰۴ انعطاف پذیر و از نظر تحمل دما و درجه بندی فشار قوی تر هستند. استیل با فولاد کربنی قابل مقایسه است اما از نظر مقاومت در برابر خوردگی آن را شکست می دهد. با ذکر این موضوع، شیر توپی استیل فلنجدار در کاربردهایی که در فشارها و دماهای شدید و در مواردی که مربوط به خوردگی است مورد نیاز هستند.
مزایای شیرهای توپی استیل فلنجدار
۱. این شیرالات توپی راندمان خاموش کردن و قطع کردن سیال بالایی دارند
انتخاب مواد برای شیر توپی استیل ۳۱۶ و ۳۰۴ مورد استفاده در سیستم های لوله کشی مستقیماً بر کارایی سیستم تأثیر می گذارد. یاتاقان های ساخته شده از فولاد نه تنها باعث می شود که محکم شوند، بلکه در محل نصب نیز ایمن باشند. این باعث می شود تا میزان نشتی کمتر و راندمان بالاتری داشته باشد.
دریچه های توپی استیل تو پر و تو خالی دقت قطع بالایی دارند به ویژه در توقف جریان آب و گازها حتی اگر چندین سال استفاده نشوند. این باعث می شود که آنها در خدمات تحویل بسیار قابل اعتماد باشند.
این شیرالات توپی بسیار انعطاف پذیر هستند
به دلیل سختی بسیار زیاد شیر توپی استیل فلنجدار، انعطاف پذیری بالایی دارند. این امر در سیستم های لوله کشی که برای مقابله با فشارهای بالای آب به مواد قوی نیاز دارند بسیار مهم است.
۲. این شیرالات توپی بسیار انعطاف پذیر هستند
به دلیل سختی بسیار زیاد شیر توپی استیل فلنجدار استیل ۳۱۶ و ۳۰۴ ، انعطاف پذیری بالایی دارند. این امر در سیستم های لوله کشی که برای مقابله با فشارهای بالای آب به مواد قوی اسیدی بسیار مهم است.
اتصالات ساخته شده از فولاد به طور موثر در آب تنظیم می شود. در حالی که برخی از مواد دیگر قادر به برخورد مداوم با آب نیستند.
علاوه بر این، استیل در مقایسه با اکثر مواد، استحکام کششی بسیار بیشتری دارند. این باعث می شود که شیرهای توپی در برابر آسیب هایی که بر قابلیت اطمینان و ایمنی در خدمات تحویل تأثیر می گذارد، مقاوم باشند.
۳. شیر توپی استیل فلنجدار بادوام هستند
در مورد مواد بادوام، شیرهای توپی از جنس استنلس استیل ۳۱۶ و ۳۰۴ قابل ذکر هستند. ظرفیت آنها در دست زدن به اندام های فشار و دما بسیار بالا است. بنابراین، آنها را به ایده آل ترین مواد در محیط های مختلف تبدیل می کند. علاوه بر این، یاتاقان های ساخته شده از استیل زنگ نمی زنند و فعالیت های تعمیر راحت و نگهداری مورد نیاز را کاهش می دهند و آنها را بادوام تر می کنند.
۴. در برابر خوردگی مقاوم هستند
آلیاژهای استیل دارای مقاومت قابل توجهی در برابر خوردگی و زنگ زدگی هستند. از آنجایی که شیرها اغلب با آب در تماس هستند، می‌خواهید شیرهایی را انتخاب کنید که در برابر سایش و پارگی آب مقاومت کنند. در مناطق ساحلی دریا ها با وجود نمک مواد استیل به دلیل حوادث خوردگی بالا، انتخاب مناسبی برای اتصالات هستند.
۵. این شیرالات توپی به خدمات تعمیر و نگهداری مکرر نیاز ندارند
در صورت نصب صحیح، شیر توپی استیل ۳۱۶ و ۳۰۴ فلنجدار نیازی به خدمات تعمیر و نگهداری مکرر ندارند. اما با این حال، آنها می توانند عملکرد بسیار خوبی داشته باشند. تا حدی به دلیل انعطاف پذیری عالی آنها که به راندمان بالای آنها کمک می کند. برخلاف سایر مواد اسیدی، میزان شکست آنها بسیار کم است. بنابراین، کاهش هزینه های تعمیر و نگهداری.
۶. این شیرالات توپی مقرون به صرفه هستند
شیرهای توپی استنلس استیل یکی از مقرون به صرفه ترین اتصالاتی است که در بازار یافت می شود. بنابراین، اکتساب همراه با نصب در لوله ها آسان تر می شود. هنگامی که شیرها نصب می شوند، لازم نیست نگران بررسی منظم آنها باشید زیرا می توانند حتی برای مدت طولانی به خوبی کار کنند و در برابر اسید مقاوم باشند. علاوه بر این، شما همچنین نیازی به تعویض مکرر ندارید. این یک سرمایه گذاری بسیار خوب در دراز مدت است.
تفاوت شیر توپی استیل 150 و کلاس 300
تفاوت بال ولو استیل کلاس 150 و شیر توپی استیل کلاس 300 در ضخامت فلنج و تحمل میزان فشار انهاست به این شکل که شیر توپی استنلس استیل 316 کلاس 150 تا 25 بار فشار و 160 درجه دما را تحمل می‌کند اما شیر توپی 300 استیل تا 40بار فشار و 200 درجه دما را تحمل می‌کند.
