دسته‌بندی: شیرآلات استنلس استیل صنعتی
نوع محصول:شیر یکطرفه دریچهای (Swing Check Valve)
نوع شیر:یکطرفه دریچهای فلنجی (Flanged Swing Check Valve)
جنس بدنه:استنلس استیل ASTM A351 CF8 (معادل AISI 304)
کلاس فشار:Class 150

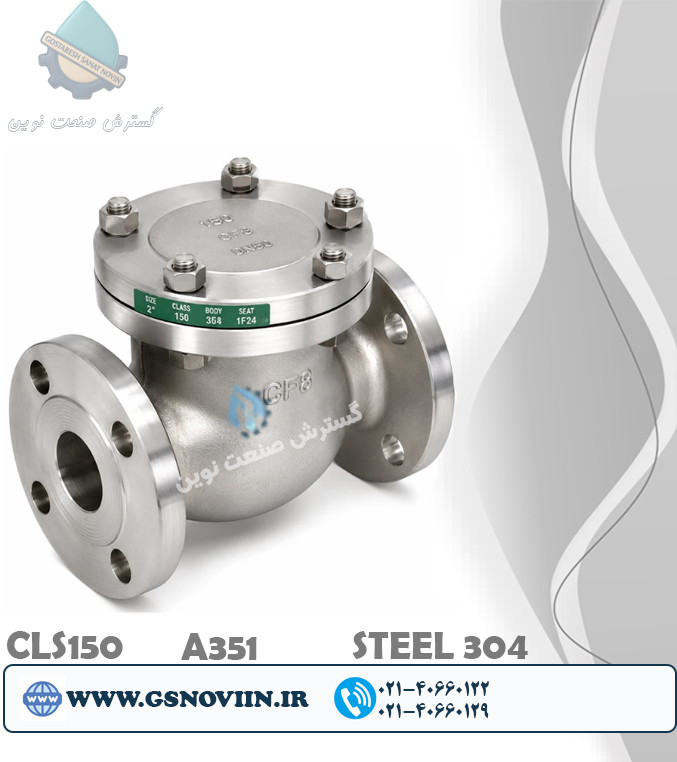

شیر یکطرفه دریچهای فلنجی استنلس استیل 304 ASTM A351 CF8 کلاس 150
Stainless Steel 304 Flanged Swing Check Valve Class 150 ASTM A351 CF8
برند:اوریون
مشخصات
نوع محصول
شیر یکطرفه دریچهای (Swing Check Valve)
نوع شیر
یکطرفه دریچهای فلنجی (Flanged Swing Check Valve)
جنس بدنه
استنلس استیل ASTM A351 CF8 (معادل AISI 304)
کلاس فشار
Class 150
نوع اتصال
فلنجی (Flanged RF)
نوع عملکرد
اتوماتیک (بدون نیاز به اپراتور)
نوع مکانیزم
دریچه لولایی (Swing Type)
جنس دریچه (Disc)
استنلس استیل AISI 304 (CF8)
جنس محور (Hinge Pin)
استنلس استیل AISI 304
جنس نشیمنگاه (Seat)
استنلس استیل AISI 304 / Hard Faced
نوع آب بندی
فلز به فلز (Metal Seated)
جهت جریان
یکطرفه (مطابق فلش روی بدنه)
دمای کاری
حدود -29 تا +425 درجه سانتی‌گراد (بسته به نوع تریم)
سیالات قابل استفاده
آب، بخار، هوا، روغن، گاز، سیالات غیرخورنده و بسیاری از مواد شیمیایی سبک
ویژگی خاص
جلوگیری خودکار از برگشت جریان، افت فشار کم، عملکرد بدون نیاز به برق یا اپراتور، مقاومت مناسب در برابر خوردگی و طول عمر بالا
توضیحات
شیر یکطرفه دریچهای فلنجی استنلس استیل 304 کلاس 150 ASTM A351 CF8
شیر یکطرفه دریچهای (Swing Check Valve) یکی از مهم‌ترین تجهیزات حفاظتی در سیستم‌های لوله‌کشی است که وظیفه آن جلوگیری از برگشت جریان سیال می‌باشد. این شیر بدون نیاز به اهرم، برق یا اپراتور، تنها با فشار سیال باز شده و در صورت توقف جریان یا برگشت آن، به‌صورت خودکار بسته می‌شود.
بدنه این محصول از استنلس استیل ASTM A351 CF8 (معادل استیل 304) ساخته شده و در برابر رطوبت، زنگ‌زدگی و بسیاری از سیالات صنعتی مقاومت بالایی دارد. اتصال فلنجی کلاس 150 نیز نصب مطمئن، آب‌بندی مناسب و سرویس آسان را فراهم می‌کند.
این شیر برای چه کاربردهایی مناسب است؟
- بعد از انواع پمپ و بوسترپمپ
- ایستگاه‌های پمپاژ آب
- خطوط انتقال آب و فاضلاب
- سیستم‌های بخار و کندانس
- خطوط انتقال روغن و سوخت
- صنایع غذایی و نوشیدنی
- صنایع دارویی و بهداشتی
- پالایشگاه‌ها، پتروشیمی و صنایع نفت و گاز
اگر می‌خواهید از برگشت سیال، آسیب به پمپ، ایجاد ضربه معکوس و تخلیه خطوط جلوگیری کنید، شیر یکطرفه دریچهای یکی از بهترین انتخاب‌ها است.
شیر یکطرفه دریچهای یا سوپاپی؟
| ویژگی | دریچهای (Swing) | سوپاپی (Lift) |
|---|---|---|
| افت فشار | کم | بیشتر |
| مناسب دبی بالا | ⭐⭐⭐⭐⭐ | ⭐⭐⭐ |
| سرعت بسته شدن | متوسط | بیشتر |
| کاربرد اصلی | خطوط انتقال | خطوط فشار بالا و بخار |
| نیاز به نصب صحیح | بله | بله |
اگر دبی جریان زیاد است و افت فشار پایین اهمیت دارد، مدل دریچهای انتخاب بهتری خواهد بود. اما در خطوط بخار یا سیستم‌هایی که بسته شدن سریع‌تر شیر اهمیت دارد، مدل سوپاپی عملکرد مناسب‌تری ارائه می‌دهد.
استیل 304 یا استیل 316؟
| نوع سیال یا محیط | استیل 304 (CF8) | استیل 316 (CF8M) |
|---|---|---|
| آب شهری | ⭐⭐⭐⭐⭐ | ⭐⭐⭐⭐ |
| بخار و روغن | ⭐⭐⭐⭐⭐ | ⭐⭐⭐⭐⭐ |
| مواد غذایی | ⭐⭐⭐⭐⭐ | ⭐⭐⭐⭐⭐ |
| آب دریا و کلریدها | ❌ | ⭐⭐⭐⭐⭐ |
| مواد شیمیایی خورنده | خوب | عالی |
اگر سیال شما آب، بخار، روغن یا مواد غذایی است، استیل 304 انتخابی اقتصادی و مناسب است. اما در محیط‌های دریایی، آب شور یا سیالات خورنده، استیل 316 دوام بسیار بیشتری خواهد داشت.
مزایای فنی و مهندسی
- جلوگیری خودکار از برگشت جریان بدون نیاز به اپراتور.
- محافظت از پمپ، کمپرسور و سایر تجهیزات.
- افت فشار کم به دلیل طراحی دریچهای.
- مناسب برای خطوط با دبی بالا.
- بدنه استنلس استیل 304 مقاوم در برابر خوردگی.
- اتصال فلنجی کلاس 150 با آب‌بندی مطمئن.
- کاهش خطر ضربه برگشتی (Back Flow).
- افزایش طول عمر سیستم لوله‌کشی.
جمع‌بندی مهندسی
اگر به دنبال شیری هستید که بدون نیاز به برق یا اپراتور، از برگشت جریان جلوگیری کند و از پمپ و تجهیزات صنعتی محافظت نماید، شیر یکطرفه دریچهای فلنجی استنلس استیل 304 کلاس 150 یکی از بهترین گزینه‌ها است. این مدل برای خطوط آب، بخار، روغن، صنایع غذایی، دارویی و بسیاری از فرآیندهای صنعتی عملکرد بسیار خوبی دارد. در صورتی که سیال خورنده، آب شور یا محیط نصب ساحلی باشد، استفاده از مدل استیل 316 توصیه می‌شود.
نقد و بررسی
نقد و بررسی تخصصی شیر یکطرفه دریچهای فلنجی استنلس استیل 304 کلاس 150
شیر یکطرفه دریچهای یکی از مهم‌ترین تجهیزات حفاظتی در سیستم‌های لوله‌کشی است. وظیفه این شیر کنترل جریان نیست، بلکه جلوگیری از برگشت سیال و محافظت از پمپ‌ها، کمپرسورها و تجهیزات حساس است. اگر در یک سیستم از شیر یکطرفه مناسب استفاده نشود، برگشت جریان می‌تواند باعث آسیب جدی به تجهیزات، افزایش هزینه تعمیرات و حتی توقف خط تولید شود.
چه زمانی این مدل بهترین انتخاب است؟
اگر دبی جریان بالا است و می‌خواهید با کمترین افت فشار از برگشت سیال جلوگیری کنید، شیر یکطرفه دریچهای بهترین گزینه محسوب می‌شود. این مدل در خطوط انتقال آب، بوسترپمپ‌ها، ایستگاه‌های پمپاژ، خطوط بخار، روغن و بسیاری از فرآیندهای صنعتی عملکرد بسیار خوبی دارد.
به دلیل طراحی دریچهای، این شیر در حالت باز مقاومت کمی در برابر جریان ایجاد می‌کند و راندمان سیستم را حفظ می‌کند.
مدل دریچهای یا سوپاپی؟
| ویژگی | دریچهای (Swing) | سوپاپی (Lift) |
|---|---|---|
| افت فشار | کم | بیشتر |
| مناسب دبی بالا | ⭐⭐⭐⭐⭐ | ⭐⭐⭐ |
| بسته شدن سریع | متوسط | ⭐⭐⭐⭐⭐ |
| بهترین کاربرد | خطوط انتقال آب و سیالات | بخار و فشارهای بالا |
اگر سرعت بسته شدن شیر اهمیت بیشتری دارد، مدل سوپاپی گزینه بهتری است. اما برای اکثر خطوط انتقال که افت فشار پایین و عبور آزاد سیال اهمیت دارد، مدل دریچهای انتخاب مهندسی‌تری خواهد بود.
استیل 304 یا استیل 316؟
| شرایط کاری | انتخاب مناسب |
|---|---|
| آب، بخار، روغن، صنایع غذایی | استیل 304 |
| آب دریا، محیط ساحلی، مواد شیمیایی خورنده | استیل 316 |
استیل 304 برای بیشتر کاربردهای صنعتی مقاومت کافی دارد و از نظر اقتصادی مقرون‌به‌صرفه‌تر است. اما اگر سیال دارای کلرید، آب شور یا مواد شیمیایی خورنده باشد، استیل 316 انتخاب مناسب‌تری خواهد بود و عمر مفید شیر را افزایش می‌دهد.
اشتباهات رایج هنگام خرید و نصب
- نصب شیر بر خلاف جهت فلش جریان روی بدنه.
- انتخاب سایز نامناسب نسبت به قطر لوله.
- استفاده از مدل دریچهای در شرایطی که مدل سوپاپی مناسب‌تر است.
- عدم توجه به کلاس فشاری و نوع سیال.
- استفاده در سیالات بسیار خورنده بدون انتخاب استیل 316.
مزایا و محدودیت‌ها
مزایا
- جلوگیری خودکار از برگشت جریان.
- محافظت از پمپ و تجهیزات.
- افت فشار کم.
- مناسب برای خطوط با دبی بالا.
- بدنه مقاوم از استنلس استیل 304.
- نصب و نگهداری آسان.
محدودیت‌ها
- برای کنترل یا تنظیم جریان کاربردی ندارد.
- در خطوط با ضربات شدید یا نیاز به بسته شدن بسیار سریع، مدل سوپاپی ممکن است عملکرد بهتری داشته باشد.
- برای محیط‌های بسیار خورنده، مدل استیل 316 توصیه می‌شود.
جمع‌بندی نهایی
شیر یکطرفه دریچهای فلنجی استنلس استیل 304 کلاس 150 یکی از بهترین گزینه‌ها برای جلوگیری از برگشت جریان در خطوط صنعتی است. این مدل با افت فشار کم، عملکرد خودکار و مقاومت مناسب در برابر خوردگی، انتخابی ایده‌آل برای سیستم‌های آب، بخار، روغن، صنایع غذایی، دارویی و بسیاری از خطوط فرآیندی است. اگر پروژه در محیط‌های خورنده، آب شور یا صنایع شیمیایی قرار دارد، استفاده از مدل استیل 316 انتخاب مطمئن‌تر و بادوام‌تری خواهد بود.
