دسته‌بندی: شیرآلات استنلس استیل صنعتی
نوع محصول:شیرفلکه کشویی (Gate Valve)
نوع شیر:کشویی فلنجی (Flanged Gate Valve)
جنس بدنه:استنلس استیل ASTM A351 CF8 (معادل AISI 304)
کلاس فشار:Class 150

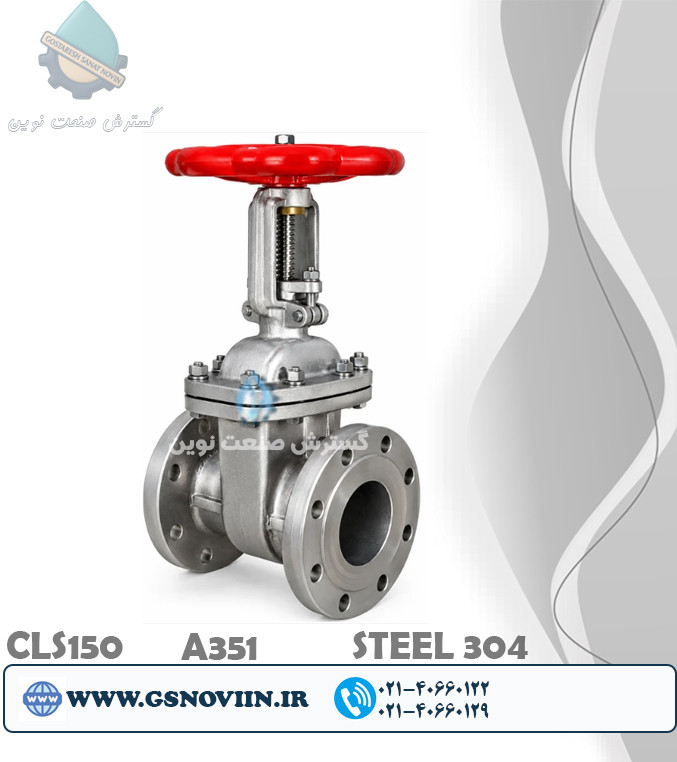

شیرفلکه کشویی فلنجی استنلس استیل 304 ASTM A351 CF8 کلاس 150
Stainless Steel 304 Flanged Gate Valve Class 150 ASTM A351 CF8
برند:اوریون
سایر سایز ها
مشخصات
نوع محصول
شیرفلکه کشویی (Gate Valve)
نوع شیر
کشویی فلنجی (Flanged Gate Valve)
جنس بدنه
استنلس استیل ASTM A351 CF8 (معادل AISI 304)
کلاس فشار
Class 150
نوع اتصال
فلنجی (Flanged RF)
نوع عملکرد
دستی (Handwheel)
نوع مکانیزم
گوه‌ای (Wedge Gate)
نوع زبانه (Wedge)
Solid Wedge (گوه‌ای یکپارچه)
جنس زبانه
استنلس استیل AISI 304 (CF8)
جنس استم (Stem)
استنلس استیل AISI 304
جنس نشیمنگاه (Seat)
استنلس استیل AISI 304 / Hard Faced
نوع آب بندی
فلز به فلز (Metal Seated)
جهت جریان
دوطرفه (Bi-directional)
دمای کاری
حدود -29 تا +425 درجه سانتی‌گراد (بسته به نوع تریم)
سیالات قابل استفاده
آب، بخار، هوا، روغن، گاز، سیالات غیرخورنده و بسیاری از مواد شیمیایی سبک
ویژگی خاص
افت فشار بسیار کم در حالت کاملاً باز، مناسب برای قطع و وصل کامل جریان، مقاومت مناسب در برابر خوردگی، طول عمر بالا و مناسب برای خطوط انتقال سیالات
توضیحات
شیرفلکه کشویی فلنجی استنلس استیل 304 کلاس 150 ASTM A351 CF8
شیرفلکه کشویی فلنجی استنلس استیل 304 یکی از پرکاربردترین شیرآلات صنعتی برای قطع و وصل کامل جریان سیال است. این شیر با حرکت عمودی گیت (Gate) مسیر عبور سیال را کاملاً باز یا بسته می‌کند و در حالت کاملاً باز، تقریباً هیچ مانعی در مسیر جریان ایجاد نمی‌کند. به همین دلیل افت فشار بسیار کمی داشته و برای خطوط انتقال آب، بخار، روغن و بسیاری از سیالات صنعتی انتخابی ایده‌آل محسوب می‌شود.
بدنه این محصول از ASTM A351 CF8 (معادل استیل 304) ساخته شده و مقاومت بالایی در برابر زنگ‌زدگی، رطوبت و بسیاری از سیالات صنعتی دارد. اتصال فلنجی کلاس 150 نیز نصب آسان، آب‌بندی مطمئن و امکان تعمیر و سرویس راحت را فراهم می‌کند.
این محصول برای چه کاربردهایی مناسب است؟
- شبکه‌های انتقال آب و آب آشامیدنی
- خطوط بخار و کندانس
- انتقال روغن و فرآورده‌های نفتی
- صنایع غذایی و نوشیدنی
- صنایع دارویی و بهداشتی
- پالایشگاه‌ها و پتروشیمی
- تأسیسات صنعتی و موتورخانه‌ها
- ایزوله کردن تجهیزات، پمپ‌ها و خطوط لوله
اگر هدف شما فقط باز یا بسته کردن کامل جریان است، شیرفلکه کشویی یکی از بهترین و کم‌استهلاک‌ترین گزینه‌ها محسوب می‌شود.
شیرفلکه کشویی یا شیرفلکه سوزنی؟
| ویژگی | شیرفلکه کشویی | شیرفلکه سوزنی |
|---|---|---|
| کاربرد اصلی | قطع و وصل کامل جریان | کنترل و تنظیم جریان |
| افت فشار | بسیار کم | بیشتر |
| کنترل دبی | ❌ مناسب نیست | ⭐⭐⭐⭐⭐ بسیار دقیق |
| مناسب ایزوله کردن خط | ⭐⭐⭐⭐⭐ | خوب |
| طول عمر در حالت باز یا بسته کامل | بسیار بالا | بالا |
اگر شیر فقط برای قطع یا وصل جریان استفاده می‌شود، شیرفلکه کشویی بهترین انتخاب است. اما اگر نیاز به تنظیم فشار یا کنترل دبی سیال دارید، باید از شیرفلکه سوزنی استفاده کنید. استفاده از شیرفلکه کشویی برای تنظیم جریان باعث آسیب به گیت و نشیمنگاه شیر و کاهش عمر آن می‌شود.
استیل 304 یا استیل 316؟
| نوع سیال یا محیط | استیل 304 (CF8) | استیل 316 (CF8M) |
|---|---|---|
| آب شهری | ⭐⭐⭐⭐⭐ | ⭐⭐⭐⭐ |
| بخار و کندانس | ⭐⭐⭐⭐⭐ | ⭐⭐⭐⭐⭐ |
| روغن و سیالات صنعتی | ⭐⭐⭐⭐⭐ | ⭐⭐⭐⭐⭐ |
| مواد غذایی و دارویی | ⭐⭐⭐⭐⭐ | ⭐⭐⭐⭐⭐ |
| آب دریا و محیط ساحلی | ❌ پیشنهاد نمی‌شود | ⭐⭐⭐⭐⭐ بهترین انتخاب |
| مواد شیمیایی خورنده | خوب | عالی |
| هزینه خرید | اقتصادی‌تر | بالاتر |
برای اکثر پروژه‌های آب، بخار، روغن، صنایع غذایی و تأسیسات صنعتی، استیل 304 بهترین تعادل بین قیمت و عملکرد را ارائه می‌دهد. اما اگر سیال دارای یون کلرید، آب شور یا مواد شیمیایی خورنده باشد، استیل 316 به دلیل وجود مولیبدن، مقاومت بسیار بیشتری در برابر خوردگی خواهد داشت و انتخاب مطمئن‌تری است.
مزایای فنی و مهندسی
- افت فشار بسیار کم در حالت کاملاً باز.
- مسیر عبور مستقیم سیال و کاهش تلاطم جریان.
- مناسب برای خطوط با دبی بالا.
- بدنه استنلس استیل 304 مطابق ASTM A351 CF8.
- مقاومت بالا در برابر زنگ‌زدگی و خوردگی.
- اتصال فلنجی کلاس 150 با آب‌بندی مطمئن.
- مناسب برای ایزوله کردن خطوط و تجهیزات صنعتی.
- هزینه نگهداری پایین و طول عمر بالا در صورت استفاده صحیح.
جمع‌بندی مهندسی
شیرفلکه کشویی فلنجی استنلس استیل 304 کلاس 150 بهترین انتخاب برای خطوطی است که نیاز به قطع و وصل کامل جریان با کمترین افت فشار دارند. این محصول در صنایع آب، بخار، نفت، گاز، غذایی، دارویی و تأسیسات صنعتی عملکردی مطمئن ارائه می‌دهد. اگر هدف شما کنترل دقیق جریان است، شیرفلکه سوزنی گزینه مناسب‌تری خواهد بود؛ اما اگر تنها به ایزوله کردن خط و عبور آزاد سیال نیاز دارید، شیرفلکه کشویی انتخابی اصولی و مهندسی است. همچنین در محیط‌های خورنده یا خطوط آب دریا، استفاده از مدل استیل 316 توصیه می‌شود.
نقد و بررسی
نقد و بررسی تخصصی شیرفلکه کشویی فلنجی استنلس استیل 304 کلاس 150
اگر هدف شما فقط قطع و وصل کامل جریان است، شیرفلکه کشویی یکی از بهترین و کم‌استهلاک‌ترین انتخاب‌ها محسوب می‌شود. طراحی داخلی این شیر به گونه‌ای است که در حالت کاملاً باز، مسیر عبور سیال تقریباً بدون مانع بوده و افت فشار بسیار کمی ایجاد می‌شود. به همین دلیل در خطوط انتقال آب، بخار، روغن و بسیاری از فرآیندهای صنعتی، همچنان یکی از پرکاربردترین شیرآلات محسوب می‌شود.
چه زمانی شیرفلکه کشویی بهترین انتخاب است؟
اگر شیر برای مدت طولانی در حالت کاملاً باز یا کاملاً بسته باقی می‌ماند و فقط هنگام تعمیرات یا تغییر وضعیت خط باز و بسته می‌شود، شیرفلکه کشویی عملکردی عالی، استهلاک کم و عمر طولانی خواهد داشت.
این محصول برای ایزوله کردن خطوط لوله، مخازن، پمپ‌ها و تجهیزات صنعتی یکی از بهترین گزینه‌های موجود است.
شیرفلکه کشویی یا شیرفلکه سوزنی؟
| مقایسه | شیرفلکه کشویی | شیرفلکه سوزنی |
|---|---|---|
| کاربرد اصلی | قطع و وصل کامل جریان | تنظیم و کنترل جریان |
| افت فشار | بسیار کم | بیشتر |
| کنترل دبی | ❌ | ⭐⭐⭐⭐⭐ |
| مناسب برای باز بودن دائم | ⭐⭐⭐⭐⭐ | ⭐⭐⭐⭐ |
یکی از اشتباهات رایج، استفاده از شیرفلکه کشویی برای تنظیم جریان است. باز نگه داشتن نیمه‌کاره این شیر باعث برخورد مستقیم سیال با گیت، ایجاد سایش، لرزش و کاهش عمر نشیمنگاه می‌شود. برای تنظیم دبی، همیشه از شیرفلکه سوزنی استفاده کنید.
استیل 304 یا استیل 316؟
| شرایط کاری | انتخاب مناسب |
|---|---|
| آب شهری، بخار، روغن، صنایع غذایی | استیل 304 |
| آب دریا، محیط ساحلی، مواد شیمیایی خورنده | استیل 316 |
در بیشتر پروژه‌های صنعتی، استیل 304 مقاومت کافی در برابر خوردگی دارد و انتخابی اقتصادی است. اما در محیط‌های حاوی کلرید، آب شور یا مواد شیمیایی خورنده، استفاده از استیل 316 باعث افزایش عمر شیر و کاهش هزینه‌های تعمیر و تعویض خواهد شد.
اشتباهات رایج هنگام خرید
- استفاده از شیرفلکه کشویی برای کنترل و تنظیم دبی جریان.
- انتخاب استیل 316 برای پروژه‌هایی که فقط آب شهری یا بخار دارند و پرداخت هزینه اضافی.
- انتخاب کلاس فشاری نامناسب نسبت به فشار واقعی سیستم.
- باز و بسته کردن سریع شیر تحت فشار بالا که می‌تواند به اجزای داخلی آسیب وارد کند.
- بی‌توجهی به سرویس و روانکاری دوره‌ای در خطوطی که شیر به‌ندرت استفاده می‌شود.
مزایا و محدودیت‌ها
مزایا
- افت فشار بسیار کم در حالت کاملاً باز.
- مناسب برای خطوط با دبی بالا.
- عمر طولانی در کاربرد صحیح.
- مقاومت خوب در برابر زنگ‌زدگی و خوردگی.
- هزینه خرید اقتصادی‌تر نسبت به مدل 316.
- مناسب برای آب، بخار، روغن و بسیاری از سیالات صنعتی.
محدودیت‌ها
- برای تنظیم یا کنترل جریان مناسب نیست.
- سرعت باز و بسته شدن نسبت به شیر توپی کمتر است.
- در محیط‌های بسیار خورنده، مدل استیل 316 انتخاب مطمئن‌تری است.
جمع‌بندی نهایی
شیرفلکه کشویی فلنجی استنلس استیل 304 کلاس 150 زمانی بهترین عملکرد را دارد که برای قطع و وصل کامل جریان و ایزوله کردن خطوط لوله استفاده شود. اگر پروژه شما شامل خطوط آب، بخار، روغن، صنایع غذایی، دارویی یا تأسیسات صنعتی است، این مدل از نظر عملکرد، دوام و هزینه یکی از بهترین انتخاب‌ها خواهد بود. اما اگر نیاز به کنترل دقیق جریان دارید، شیرفلکه سوزنی گزینه مناسب‌تری است و اگر سیال خورندگی بالایی دارد یا در محیط‌های ساحلی کار می‌کنید، بهتر است مدل استیل 316 را انتخاب کنید.
