دسته‌بندی: شیرآلات استنلس استیل صنعتی
نوع محصول :شیرفلکه سوزنی (Globe Valve)
نوع شیر:سوزنی فلنجی (Flanged Globe Valve)
جنس بدنه:استنلس استیل ASTM A351 CF8 (معادل AISI 304)
کلاس فشار:Class 150

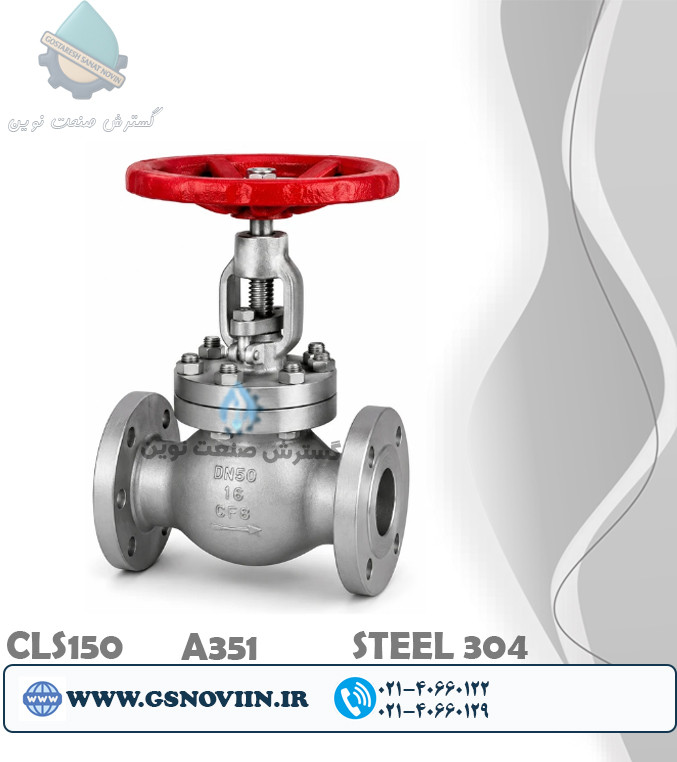

شیرفلکه سوزنی فلنجی استنلس استیل 304 ASTM A351 CF8 کلاس 150
Stainless Steel 304 Flanged Globe Valve Class 150 ASTM A351 CF8
برند:اوریون
مشخصات
نوع محصول
شیرفلکه سوزنی (Globe Valve)
نوع شیر
سوزنی فلنجی (Flanged Globe Valve)
جنس بدنه
استنلس استیل ASTM A351 CF8 (معادل AISI 304)
کلاس فشار
Class 150
نوع اتصال
فلنجی (Flanged RF)
نوع عملکرد
دستی (Handwheel)
نوع مکانیزم
دیسک سوزنی (Globe Type)
جنس دیسک (Disc)
استنلس استیل AISI 304 (CF8)
جنس استم (Stem)
استنلس استیل AISI 304
جهت جریان
یکطرفه (مطابق فلش روی بدنه)
نوع آب بندی
فلز به فلز (Metal Seated)
دمای کاری
حدود -20 تا +180 درجه سانتی‌گراد (بسته به نوع سیت)
سیالات قابل استفاده
آب، بخار سبک، هوا، روغن، گاز، سیالات غیرخورنده و بسیاری از مواد شیمیایی سبک
ویژگی خاص
مناسب برای تنظیم و کنترل دقیق جریان، آب‌بندی مطمئن، مقاومت مناسب در برابر خوردگی و عملکرد پایدار در دما و فشار متوسط
توضیحات
شیرفلکه سوزنی فلنجی استنلس استیل 304 کلاس 150 ASTM A351 CF8
شیرفلکه سوزنی (Globe Valve) یکی از بهترین شیرآلات صنعتی برای کنترل، تنظیم و قطع جریان سیال است. برخلاف شیرهای توپی یا کشویی که بیشتر برای باز و بسته کردن کامل مسیر استفاده می‌شوند، طراحی داخلی شیرفلکه سوزنی به گونه‌ای است که امکان تنظیم دقیق دبی جریان را فراهم می‌کند.
بدنه این محصول از استنلس استیل ASTM A351 CF8 (معادل استیل 304) ساخته شده و در برابر رطوبت، زنگ‌زدگی و بسیاری از سیالات صنعتی مقاومت بسیار خوبی دارد. اتصال فلنجی کلاس 150 نیز نصب آسان، آب‌بندی مطمئن و سرویس راحت شیر را در خطوط لوله صنعتی فراهم می‌کند.
کاربردهای شیرفلکه سوزنی
- خطوط بخار و کندانس
- شبکه‌های آب صنعتی و آب آشامیدنی
- خطوط انتقال روغن و سیالات صنعتی
- صنایع غذایی و نوشیدنی
- صنایع دارویی و بهداشتی
- پالایشگاه‌ها و پتروشیمی
- نیروگاه‌ها و موتورخانه‌ها
- سیستم‌های کنترل فرآیند (Process Control)
شیرفلکه سوزنی یا شیر توپی؟
| ویژگی | شیرفلکه سوزنی | شیر توپی |
|---|---|---|
| کنترل دبی جریان | ⭐⭐⭐⭐⭐ بسیار دقیق | ❌ مناسب نیست |
| قطع و وصل سریع | متوسط | ⭐⭐⭐⭐⭐ |
| آب‌بندی | عالی | عالی |
| افت فشار | بیشتر | بسیار کم |
| تنظیم تدریجی جریان | بله | خیر |
اگر نیاز به تنظیم دقیق جریان دارید، شیرفلکه سوزنی بهترین انتخاب است؛ اما اگر فقط می‌خواهید جریان را سریع باز یا بسته کنید، شیر توپی گزینه مناسب‌تری خواهد بود.
شیرفلکه سوزنی یا شیرفلکه کشویی؟
| ویژگی | شیرفلکه سوزنی | شیرفلکه کشویی |
|---|---|---|
| کنترل جریان | ⭐⭐⭐⭐⭐ | ❌ |
| قطع و وصل کامل | بله | بله |
| افت فشار | بیشتر | کمتر |
| مناسب تنظیم مداوم | بله | خیر |
| سرعت عملکرد | متوسط | کند |
شیر کشویی برای باز یا بسته بودن کامل مسیر طراحی شده است و نباید برای تنظیم جریان استفاده شود، زیرا باعث آسیب به گیت و نشیمنگاه می‌شود. در مقابل، شیرفلکه سوزنی مخصوص کنترل تدریجی جریان است و در این کاربرد عملکرد بسیار دقیق‌تری دارد.
استیل 304 یا استیل 316؟
| شرایط کاری | استیل 304 | استیل 316 |
|---|---|---|
| آب شهری | ⭐⭐⭐⭐⭐ | ⭐⭐⭐⭐ |
| بخار | ⭐⭐⭐⭐⭐ | ⭐⭐⭐⭐⭐ |
| روغن | ⭐⭐⭐⭐⭐ | ⭐⭐⭐⭐⭐ |
| مواد غذایی | ⭐⭐⭐⭐⭐ | ⭐⭐⭐⭐⭐ |
| آب دریا و کلریدها | ❌ | ⭐⭐⭐⭐⭐ |
| مواد شیمیایی خورنده | خوب | عالی |
در اغلب صنایع، استیل 304 بهترین تعادل بین کیفیت و قیمت را ایجاد می‌کند. اما اگر سیال دارای یون کلرید، آب دریا یا مواد شیمیایی خورنده باشد، استیل 316 به دلیل وجود عنصر مولیبدن مقاومت بیشتری در برابر خوردگی خواهد داشت.
مزایای مهندسی شیرفلکه سوزنی
- کنترل دقیق دبی جریان بدون تغییر ناگهانی فشار
- کاهش ضربه قوچ (Water Hammer) نسبت به باز و بسته شدن ناگهانی شیرهای توپی
- آب‌بندی مطمئن و عمر بالای نشیمنگاه در صورت استفاده صحیح
- مناسب برای خطوط بخار، آب داغ و فرآیندهای صنعتی حساس
- قابلیت تنظیم تدریجی جریان برای افزایش دقت فرآیند
- بدنه استیل 304 مقاوم در برابر خوردگی و زنگ‌زدگی
- اتصال فلنجی مطابق کلاس 150 برای نصب ایمن و سرویس آسان
جمع‌بندی مهندسی
اگر هدف شما کنترل و تنظیم جریان است، شیرفلکه سوزنی فلنجی استنلس استیل 304 کلاس 150 انتخابی بسیار مناسب خواهد بود. این محصول برای صنایع غذایی، دارویی، آب، بخار، نفت و گاز و بسیاری از فرآیندهای صنعتی طراحی شده و در شرایطی که نیاز به کنترل دقیق جریان وجود دارد، عملکرد بهتری نسبت به شیر توپی و شیر کشویی ارائه می‌دهد. تنها در محیط‌های بسیار خورنده، آب دریا یا سیالات حاوی کلرید، توصیه می‌شود از مدل استیل 316 استفاده شود.
نقد و بررسی
نقد و بررسی تخصصی شیرفلکه سوزنی فلنجی استنلس استیل 304 کلاس 150
یکی از رایج‌ترین اشتباهات در انتخاب شیرآلات صنعتی، استفاده از یک نوع شیر برای تمام کاربردها است. بسیاری از افراد تصور می‌کنند شیر توپی، کشویی و سوزنی عملکرد یکسانی دارند؛ در حالی که هرکدام برای وظیفه مشخصی طراحی شده‌اند. اگر هدف شما کنترل و تنظیم دبی جریان باشد، شیرفلکه سوزنی بهترین گزینه است و استفاده از شیر توپی یا کشویی در این شرایط می‌تواند باعث کاهش دقت، استهلاک بیشتر و حتی آسیب به شیر شود.
آیا شیرفلکه سوزنی انتخاب درستی برای شماست؟
اگر در خط لوله نیاز دارید جریان سیال را به‌صورت تدریجی کم یا زیاد کنید، فشار را تنظیم کنید یا مقدار عبور سیال را کنترل نمایید، این شیر عملکرد بسیار دقیق‌تری نسبت به شیرهای توپی و کشویی دارد. اما اگر فقط قصد دارید مسیر جریان را سریع باز یا بسته کنید، استفاده از شیر توپی انتخاب منطقی‌تر و اقتصادی‌تری خواهد بود.
نتیجه مهندسی:
شیرفلکه سوزنی برای کنترل جریان طراحی شده است، نه فقط قطع و وصل مسیر.
استیل 304 یا 316؛ آیا پرداخت هزینه بیشتر لازم است؟
| شرایط کاری | انتخاب مناسب |
|---|---|
| آب، بخار، روغن، هوای فشرده، صنایع غذایی | استیل 304 |
| آب دریا، کلریدها، محیط ساحلی، مواد شیمیایی خورنده | استیل 316 |
در بیشتر کارخانه‌ها و خطوط تأسیساتی، استیل 304 تمام نیازهای فنی را برآورده می‌کند و پرداخت هزینه بیشتر برای استیل 316 ضرورتی ندارد. تنها در محیط‌های خورنده و سیالات حاوی کلرید، استفاده از استیل 316 باعث افزایش طول عمر و کاهش هزینه‌های نگهداری خواهد شد.
اشتباهات رایج خریداران
- استفاده از شیرفلکه سوزنی برای باز و بسته کردن سریع و مکرر خط.
- انتخاب شیر توپی برای کنترل دقیق جریان.
- خرید استیل 316 برای خطوطی که فقط آب شهری یا بخار دارند.
- انتخاب کلاس فشاری نامناسب نسبت به فشار واقعی سیستم.
- بی‌توجهی به جهت صحیح نصب شیر و مسیر جریان (Flow Direction).
مزایا و محدودیت‌ها
مزایا
- کنترل بسیار دقیق دبی جریان
- کاهش ضربه قوچ نسبت به باز و بسته شدن ناگهانی
- آب‌بندی مناسب و عملکرد پایدار
- بدنه استیل 304 مقاوم در برابر خوردگی
- مناسب برای خطوط بخار، آب، روغن و فرآیندهای صنعتی
- اتصال فلنجی مستحکم و سرویس آسان
محدودیت‌ها
- افت فشار آن از شیر توپی و کشویی بیشتر است.
- برای قطع و وصل سریع و مکرر بهترین انتخاب نیست.
- برای آب دریا و محیط‌های بسیار خورنده، مدل استیل 316 پیشنهاد می‌شود.
جمع‌بندی نهایی
اگر هدف شما کنترل دقیق جریان، تنظیم فشار یا مدیریت دبی سیال در خطوط صنعتی است، شیرفلکه سوزنی فلنجی استنلس استیل 304 کلاس 150 یکی از بهترین گزینه‌ها محسوب می‌شود. این مدل تعادل مناسبی بین قیمت، مقاومت در برابر خوردگی و عملکرد ایجاد می‌کند و برای اکثر صنایع آب، بخار، غذایی، دارویی، نفت و گاز کاملاً مناسب است. با این حال، در محیط‌های ساحلی، آب شور یا سیالات بسیار خورنده، انتخاب مدل استیل 316 از نظر فنی تصمیم مطمئن‌تری خواهد بود.
