دسته‌بندی: شیرآلات استنلس استیل صنعتی
نوع محصول:شیر توپی فلنجی (Flanged Ball Valve)
نوع شیر:توپی فلنجی دو تکه (2PC Flanged Ball Valve)
جنس بدنه:استنلس استیل ASTM A351 CF8 (معادل AISI 304)
کلاس فشار:Class 150

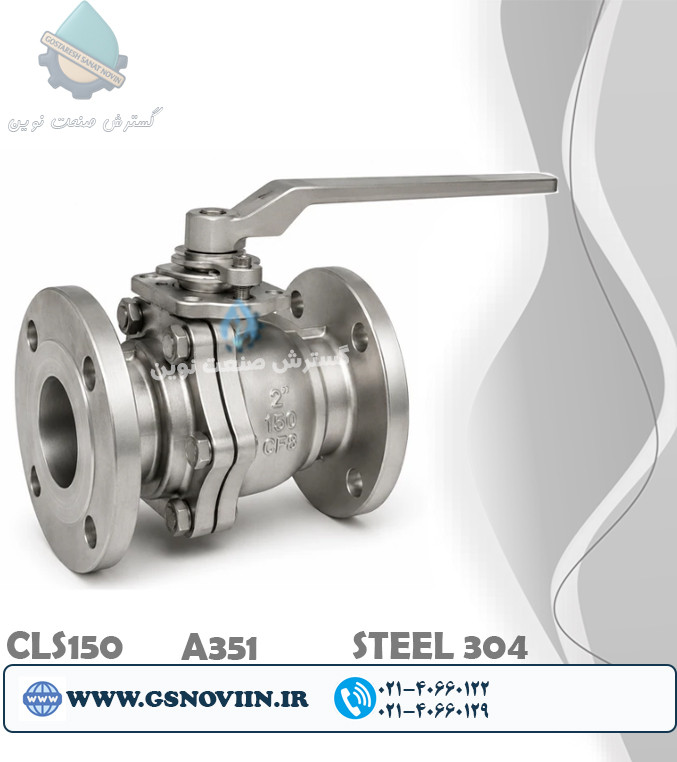

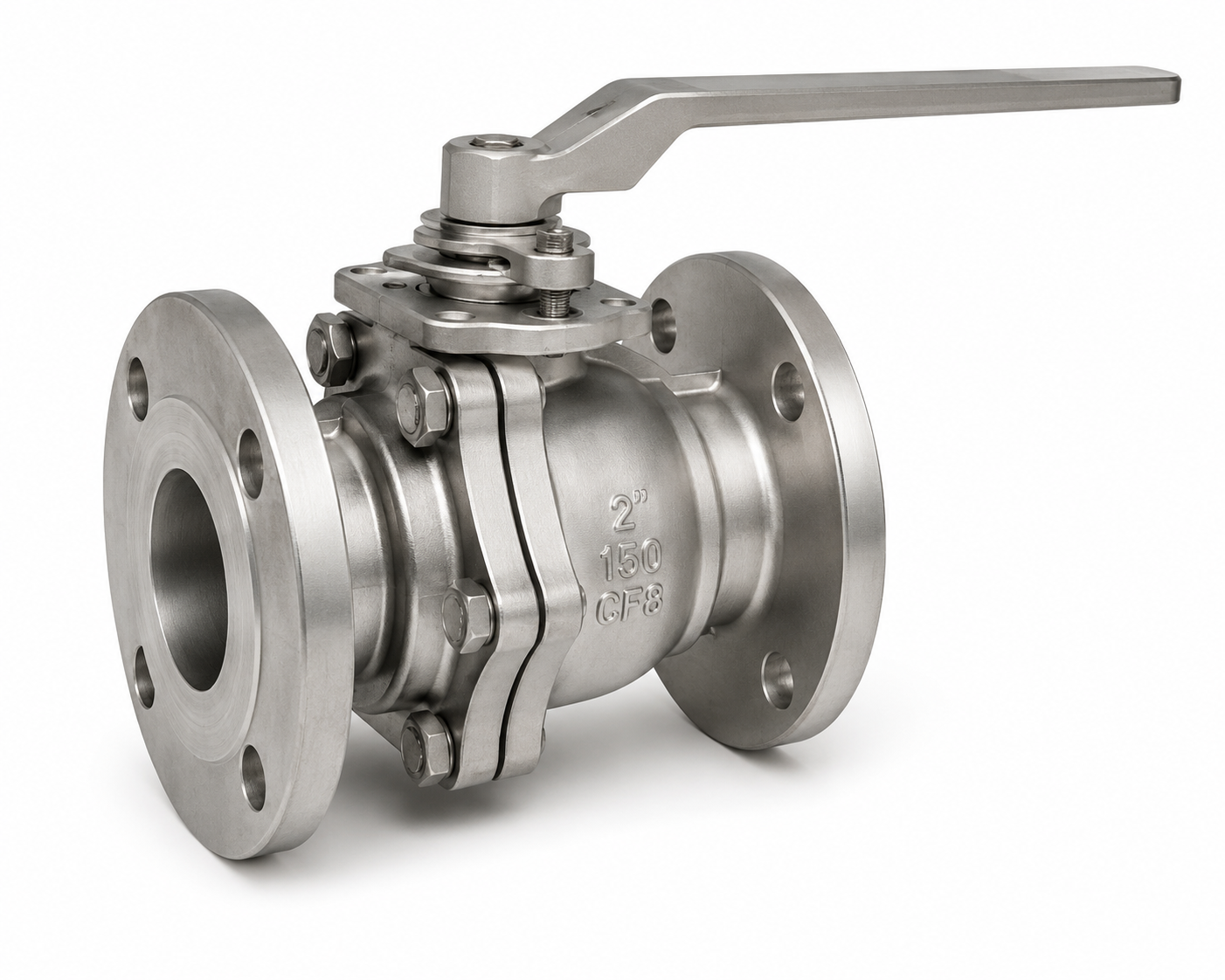

شیر توپی فلنجی استنلس استیل 304 کلاس 150 | Ball Valve فلنجی ASTM A351 CF8
Stainless Steel 304 Flanged Ball Valve Class 150 ASTM A351 CF8
برند:اوریون
انواع سایز ها
مشخصات
نوع محصول
شیر توپی فلنجی (Flanged Ball Valve)
نوع شیر
توپی فلنجی دو تکه (2PC Flanged Ball Valve)
جنس بدنه
استنلس استیل ASTM A351 CF8 (معادل AISI 304)
کلاس فشار
Class 150
نوع اتصال
فلنجی (Flanged RF)
نوع عملکرد
اهرمی (Lever Operated)
نوع مکانیزم
Quarter Turn (چرخش 90 درجه)
نوع بدنه
دو تکه (2PC)
جنس توپی (Ball)
استنلس استیل AISI 304 (CF8)
جنس استم (Stem)
استنلس استیل AISI 304
جنس سیت (Seat)
PTFE / RPTFE
نوع آب بندی
نرم (Soft Seated – Zero Leakage)
جهت جریان
دوطرفه (Bi-directional)
دمای کاری
حدود -20 تا +180 درجه سانتی‌گراد (بسته به نوع سیت)
سیالات قابل استفاده
آب، بخار سبک، هوا، روغن، گاز، سیالات غیرخورنده و بسیاری از مواد شیمیایی سبک
ویژگی خاص
افت فشار بسیار کم، آب‌بندی کامل، مقاومت مناسب در برابر خوردگی، قابلیت نصب و تعمیر آسان و مناسب برای خطوط فرآیندی و تأسیساتی
توضیحات
شیر توپی فلنجی استنلس استیل 304 کلاس 150
SS304 Class 150 Flanged CF8شیر توپی فلنجی استنلس استیل 304 کلاس 150 یکی از پرکاربردترین شیرآلات صنعتی برای قطع و وصل سریع جریان است. بدنه این شیر معمولاً از استنلس استیل CF8 (معادل استیل 304) ساخته می‌شود که مقاومت بسیار خوبی در برابر زنگ‌زدگی و خوردگی دارد و برای بسیاری از سیالات صنعتی انتخابی مطمئن محسوب می‌شود.
اتصال فلنجی باعث نصب محکم، آب‌بندی مناسب و سهولت در باز و بسته کردن شیر در خطوط لوله با قطرهای متوسط و بزرگ می‌شود.
این شیر برای چه کاربردهایی مناسب است؟
- صنایع غذایی و نوشیدنی
- کارخانه‌های دارویی و بهداشتی
- خطوط انتقال آب و آب آشامیدنی
- سیستم‌های بخار و کندانس
- صنایع نفت، گاز و پتروشیمی
- کارخانه‌های تولید مواد شیمیایی با خورندگی متوسط
- تصفیه‌خانه‌های آب و فاضلاب
- کارخانه‌های لبنی، نوشابه و صنایع غذایی
مقایسه شیر توپی استیل 304 با شیر توپی فولادی
| ویژگی | استیل 304 | فولادی (WCB/A105) |
|---|---|---|
| مقاومت در برابر زنگ‌زدگی | بسیار خوب | کمتر |
| محیط مرطوب | کاملاً مناسب | نیاز به پوشش محافظ |
| صنایع غذایی و دارویی | کاملاً مناسب | معمولاً استفاده نمی‌شود |
| تحمل دمای بسیار بالا | خوب | بهتر |
| قیمت | بیشتر | اقتصادی‌تر |
اگر محیط کاری مرطوب، بهداشتی یا دارای احتمال زنگ‌زدگی است، استنلس استیل 304 انتخاب بسیار بهتری نسبت به فولاد خواهد بود. اما اگر پروژه در دماهای بسیار بالا انجام می‌شود و خورندگی محیط پایین است، شیرهای فولادی می‌توانند گزینه اقتصادی‌تری باشند.
مزایای اتصال فلنجی کلاس 150
- نصب مطمئن و آب‌بندی مناسب
- مناسب خطوط با قطر متوسط و بزرگ
- باز و بسته کردن آسان هنگام تعمیرات
- تحمل مناسب فشار مطابق استاندارد ASME Class 150
- کاهش احتمال نشتی در مقایسه با برخی اتصالات رزوه‌ای در سایزهای بزرگ
جمع‌بندی
اگر به دنبال یک شیر توپی با مقاومت بالا در برابر زنگ‌زدگی، طول عمر زیاد و عملکرد مطمئن در صنایع غذایی، دارویی، آب، بخار یا بسیاری از کاربردهای نفت و گاز هستید، شیر توپی فلنجی استنلس استیل 304 کلاس 150 انتخابی بسیار مناسب است. این مدل نسبت به شیرهای فولادی در محیط‌های مرطوب و خورنده عملکرد بهتری دارد و هزینه‌های نگهداری را در بلندمدت کاهش می‌دهد.
نقد و بررسی
نقد و بررسی شیر توپی فلنجی استنلس استیل 304 کلاس 150
شیر توپی فلنجی استنلس استیل 304 کلاس 150 یکی از پرکاربردترین شیرآلات صنعتی برای قطع و وصل سریع جریان در خطوط لوله است. استفاده از بدنه استیل 304 باعث شده این شیر در برابر رطوبت، زنگ‌زدگی و بسیاری از سیالات صنعتی مقاومت بالایی داشته باشد. همچنین اتصال فلنجی کلاس 150 نصب ایمن، آب‌بندی مناسب و تعمیرات آسان را در خطوط با سایز متوسط و بزرگ فراهم می‌کند.
به دلیل عملکرد ربع‌گرد (Quarter Turn)، تنها با چرخش ۹۰ درجه اهرم، جریان به‌طور کامل باز یا بسته می‌شود. این ویژگی باعث سرعت عمل بالا، افت فشار کم و طول عمر مناسب شیر در کاربردهای صنعتی می‌شود.
مقایسه شیر توپی استیل 304 با شیر توپی فولادی
| ویژگی | استیل 304 (CF8) | فولادی (WCB) |
|---|---|---|
| مقاومت در برابر زنگ‌زدگی | بسیار خوب | متوسط |
| محیط مرطوب | کاملاً مناسب | نیازمند پوشش محافظ |
| صنایع غذایی و دارویی | بسیار مناسب | معمولاً استفاده نمی‌شود |
| تحمل دمای بالا | خوب | بسیار خوب |
| قیمت | بالاتر | اقتصادی‌تر |
اگر سیال شما آب، بخار، مواد غذایی یا مواد شیمیایی با خورندگی معمولی است، شیر استیل 304 انتخاب مناسب‌تری خواهد بود. اما در خطوط دمای بسیار بالا یا پروژه‌هایی که خوردگی اهمیت کمتری دارد، شیر فولادی می‌تواند گزینه اقتصادی‌تری باشد.
مقایسه استیل 304 و استیل 316
| ویژگی | استیل 304 | استیل 316 |
|---|---|---|
| مقاومت در برابر خوردگی | زیاد | بسیار زیاد |
| آب شور و محیط دریایی | پیشنهاد نمی‌شود | کاملاً مناسب |
| مواد شیمیایی خورنده | خوب | عالی |
| قیمت | اقتصادی‌تر | بالاتر |
مزایا و محدودیت‌ها
مزایا
- مقاومت بالا در برابر زنگ‌زدگی
- مناسب صنایع غذایی، دارویی و آب آشامیدنی
- اتصال فلنجی مستحکم و آب‌بندی مطمئن
- افت فشار کم و عملکرد سریع
- طول عمر بالا و نیاز کم به نگهداری
نکات قابل توجه
- برای آب دریا و محیط‌های با کلرید بالا، استیل 316 انتخاب مناسب‌تری است.
- برای کنترل یا تنظیم دبی طراحی نشده و بهتر است فقط در حالت کاملاً باز یا بسته استفاده شود.
- در پروژه‌هایی با دمای بسیار بالا، ممکن است شیر فولادی گزینه مناسب‌تری باشد.
جمع‌بندی
اگر به دنبال یک شیر توپی فلنجی با مقاومت بالا در برابر زنگ‌زدگی، عملکرد مطمئن و طول عمر زیاد هستید، شیر توپی فلنجی استنلس استیل 304 کلاس 150 یکی از بهترین گزینه‌ها برای صنایع غذایی، دارویی، آب، بخار، تأسیسات و بسیاری از کاربردهای نفت و گاز است. این محصول تعادل بسیار خوبی بین کیفیت، دوام و قیمت ایجاد می‌کند و برای اغلب پروژه‌های صنعتی انتخابی مطمئن محسوب می‌شود.
