دسته‌بندی: انواع شیرآلات
نوع محصول:شیرفلکه کشویی (Gate Valve)
کلاس فشار:Class 150
جنس بدنه:فولاد کربنی A216 WCB
نوع عملکرد:دستی (Hand Wheel)

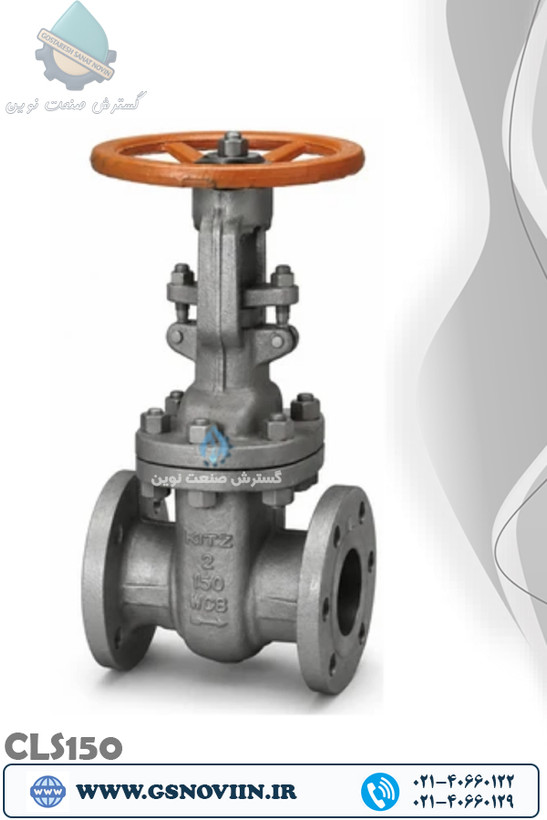

شیرفلکه کشویی فولادی کلاس 150 فلنجی ASTM A216 WCB
Gate Valve Class 150 Flanged ASTM A216 WCB
برند:کیتز
انواع سایز ها
مشخصات
نوع محصول
شیرفلکه کشویی (Gate Valve)
کلاس فشار
Class 150
جنس بدنه
فولاد کربنی A216 WCB
نوع عملکرد
دستی (Hand Wheel)
نوع اتصال
فلنجی (Flanged RF)
استاندارد طراحی
ASME B16.34
کاربرد
قطع و وصل جریان (On/Off)
سیالات قابل استفاده
آب، بخار، نفت، گاز، سیالات صنعتی
نوع آبندی
فلز به فلز (Metal Seat) یا نرم (Soft Seat بسته به مدل)
جهت جریان
دوطرفه (Bi-directional)
جنس دیسک (گیت)
فولادی (Matching with body material or SS option)
استاندارد فلنج
RF مطابق ASME B16.5
توضیحات
A216 WCB • CLASS 150 • INDUSTRIAL
شیرفلکه کشویی فولادی کلاس 150 (بدنه A216 WCB)
گیت ولو صنعتی کلاس 150 با بدنه فولاد کربنی A216 WCB، طراحی شده برای قطع و وصل کامل جریان در خطوط نفت، گاز، بخار و سیالات صنعتی.
✔ مناسب فشار متوسط صنعتی • ✔ افت فشار نزدیک صفر • ✔ عمر کاری بالا در سرویس سنگین
🔧 تحلیل مهندسی عملکرد
شیرفلکه کشویی (Gate Valve) بر اساس حرکت عمودی دیسک عمل می‌کند. در حالت Fully Open، مسیر جریان کاملاً آزاد است و افت فشار تقریباً صفر می‌شود.
جنس بدنه A216 WCB (فولاد کربنی ریخته‌گری شده) مقاومت مناسبی در برابر تنش‌های حرارتی و فشارهای صنعتی ارائه می‌دهد.
⚙ مزایا
- طراحی استاندارد ASME B16.34
- مناسب خطوط بخار، نفت و گاز
- افت فشار بسیار کم در حالت باز
- قابلیت تعمیر و نگهداری آسان
- ساختار مقاوم در برابر فشار کلاس 150
⚠ محدودیت‌ها
- مناسب کنترل دبی (Throttling) نیست
- سرعت عملکرد پایین‌تر از Ball Valve
- نیاز به فضای نصب بیشتر
📊 جدول مشخصات فنی
| نوع محصول | Gate Valve (شیرفلکه کشویی) |
| کلاس فشار | Class 150 |
| متریال بدنه | A216 WCB (Carbon Steel) |
| نوع اتصال | Flanged RF |
| نوع عملکرد | Manual (Hand Wheel) |
| استاندارد طراحی | ASME B16.34 |
| کاربرد | نفت، گاز، بخار، آب صنعتی |
🏭 کاربردهای صنعتی
این شیر در صنایع سنگین استفاده می‌شود: نفت و گاز، پالایشگاه‌ها، پتروشیمی، نیروگاه‌ها و خطوط انتقال بخار.
❓ سوالات متداول
آیا برای کنترل جریان مناسب است؟
خیر، فقط برای قطع و وصل کامل طراحی شده است.
تفاوت A216 WCB چیست؟
یک نوع فولاد کربنی ریخته‌گری شده با مقاومت مناسب صنعتی است.
آیا برای بخار قابل استفاده است؟
بله، در محدوده کلاس 150 قابل استفاده است.
نقد و بررسی
🧠 نقد و بررسی مهندسی شیرفلکه کشویی کلاس 150 A216 WCB
شیرفلکه کشویی (Gate Valve) کلاس 150 با بدنه A216 WCB یکی از استانداردترین تجهیزات قطع و وصل جریان در صنایع نفت، گاز و تأسیسات صنعتی است. این محصول به‌صورت تخصصی برای عملکرد On/Off طراحی شده و در حالت کاملاً باز، کمترین افت فشار را در خط ایجاد می‌کند.
⚙ تحلیل عملکرد واقعی در سیستم
در شرایط عملیاتی، این نوع شیر به دلیل ساختار کشویی دیسک (Wedge Type)، جریان را به‌صورت کامل قطع یا کاملاً آزاد می‌کند. این ویژگی باعث می‌شود در خطوطی که نیاز به جریان پایدار دارند، عملکرد بسیار قابل اعتمادی داشته باشد.
جنس بدنه A216 WCB (فولاد کربنی ریخته‌گری شده) مقاومت مناسبی در برابر فشارهای کلاس 150 و دماهای متوسط صنعتی ارائه می‌دهد، اما برای محیط‌های بسیار خورنده نیاز به پوشش یا متریال بالاتر (مثل استنلس استیل) دارد.
✔ نقاط قوت (Strengths)
- افت فشار بسیار کم در حالت Fully Open
- طراحی استاندارد مطابق ASME B16.34
- مناسب برای فشارهای صنعتی کلاس 150
- دوام مناسب در سرویس‌های نفت، گاز و بخار
- تعمیرپذیری ساده و هزینه نگهداری پایین
⚠ محدودیت‌ها (Limitations)
- مناسب تنظیم جریان (Throttling) نیست و باعث سایش دیسک می‌شود
- سرعت عملکرد پایین‌تر نسبت به Ball Valve
- نیاز به فضای نصب بیشتر در محور عمودی
- حساسیت به ذرات جامد در سیال در صورت نبود فیلتر مناسب
📌 جمع‌بندی فنی
شیرفلکه کشویی A216 WCB کلاس 150 یک انتخاب اقتصادی، استاندارد و قابل اعتماد برای کاربردهای صنعتی On/Off است. اگر سیستم نیاز به کنترل دقیق دبی ندارد، این شیر یکی از بهترین گزینه‌ها از نظر دوام، ایمنی و هزینه نگهداری محسوب می‌شود.
