دستهبندی: انواع شیرآلات
نوع محصول:شیر چاقویی (Knife Gate Valve)
برند:میراب (MIRAB)
فشار اسمی :PN10 (حداکثر فشار کاری 10 بار)
نوع عملکرد:دستی (Hand Wheel) یا گیربکسی / پنوماتیک (بسته به سفارش)
شیر چاقویی PN10 میراب
برند: میراب
انواع سایز ها به اینچ
نقد و بررسی تخصصی
شیر کشویی چاقویی PN10 با عملگر دستی میراب
معروف به شیر چاقویی، شیر گیت تیغهای و Knife Gate Valve در خطوط لجن، دوغاب و فاضلاب صنعتی
شیر کشویی چاقویی میراب — نسخه دستی

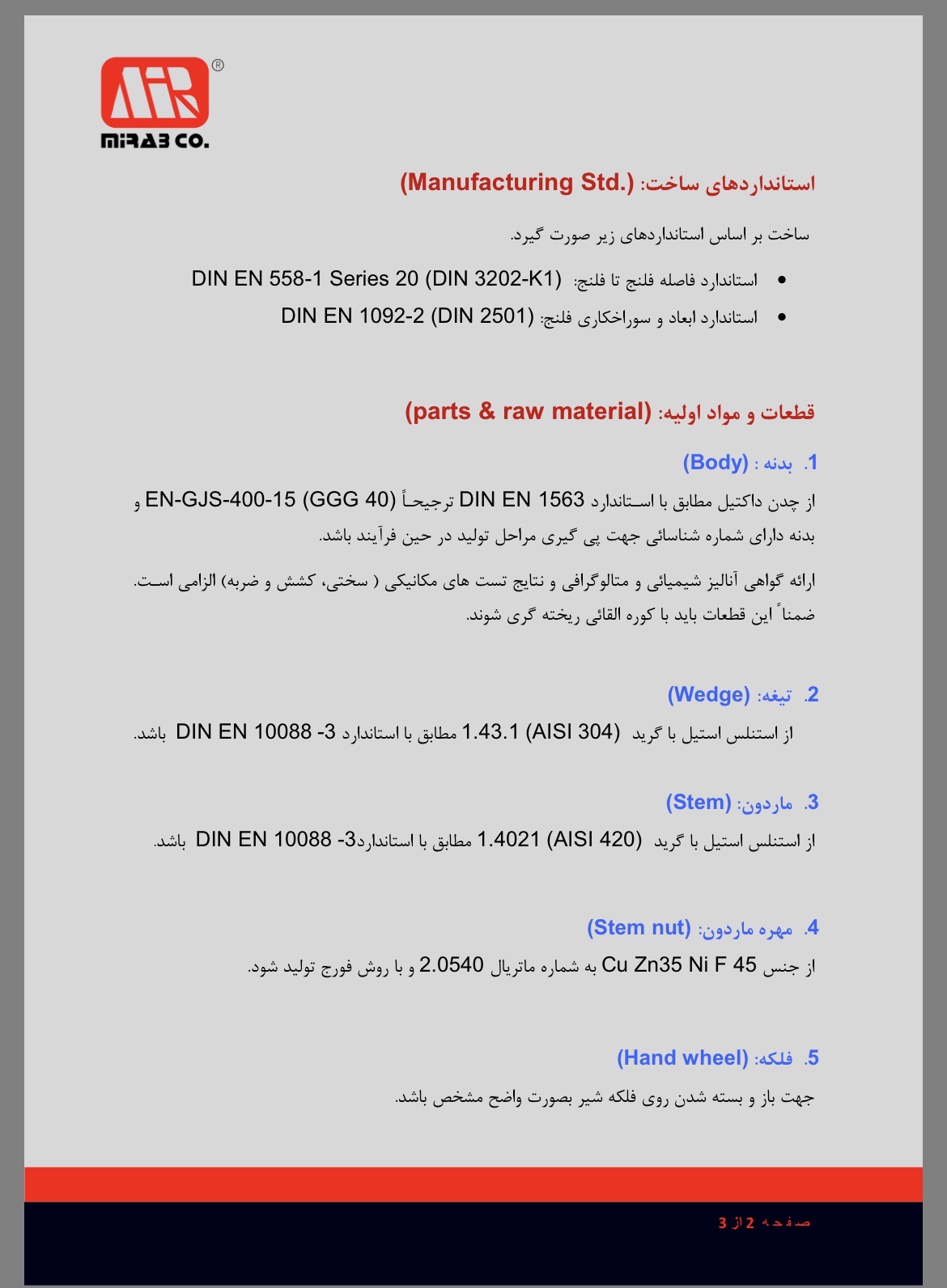

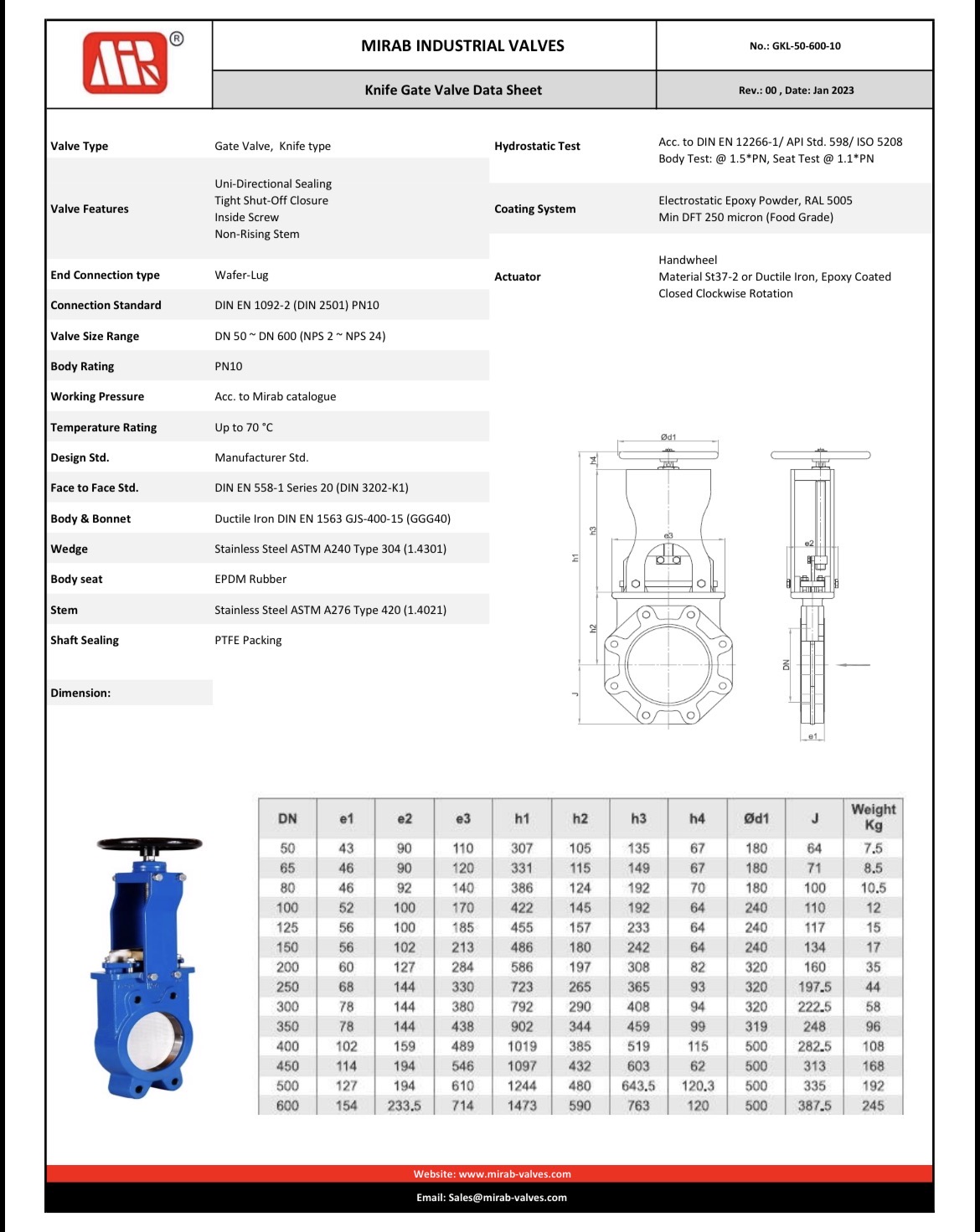

دیتاشیت رسمی میراب — کد مدرک MB-0596F

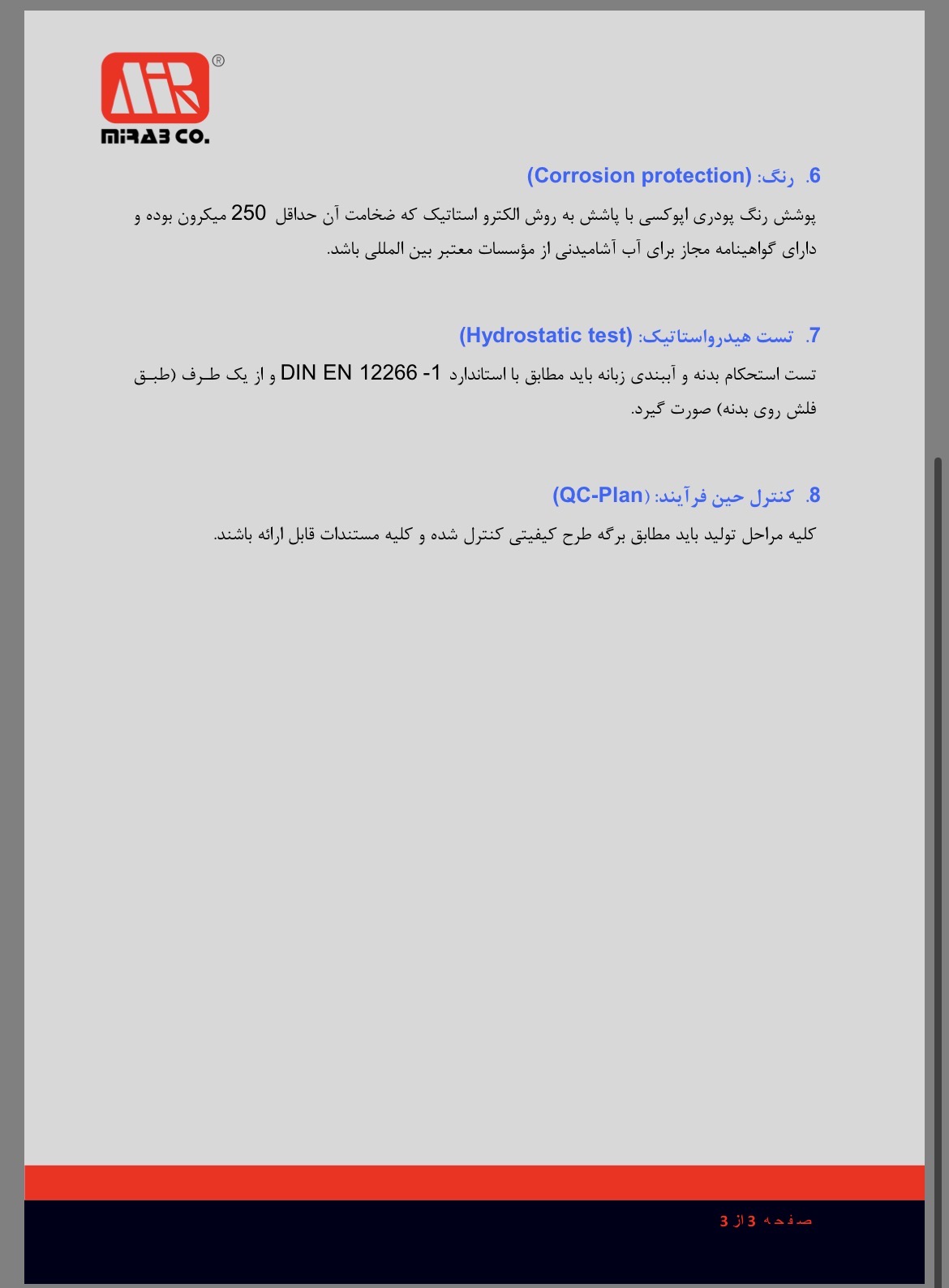

نمای اجزا و قطعات داخلی
فشار کاریPN 10
سایزDN50 – DN300
عملگرHandwheel
بدنهDuctile Iron
✓ نقاط قوت
- ⚙بدنه، کلاهک و فلکه از چدن داکتیل EN 1563/EN-GJS-400-15، با امکان ارتقا به گرید EN-GJS-500-7 طبق سفارش
- ⚙تیغه برشی از استیل ضدزنگ DIN EN 10088-3/1.4301، مقاوم در برابر خوردگی محیطهای مرطوب و سیالات خورنده
- ⚙آببندی بدنه با الاستومر EPDM (قابل تعویض با NBR طبق سفارش) برای سازگاری با طیف وسیعی از سیالات
- ⚙پکینگ گرافیتی دور ماردون برای کاهش نشتی در ناحیه محور در طول عمر بهرهبرداری
- ⚙گستره سایز از DN50 (۲ اینچ) تا DN300 (۱۲ اینچ)، پوششدهنده هم پروژههای کوچک و هم خطوط قطر بزرگ با یک خانواده محصول
- ⚙عملگر هندویل امکان تنظیم مرحلهبهمرحله بازوبستهشدن تیغه را میدهد، نه فقط حالت کاملاً باز یا بسته
! نکات قابل توجه
- ⚙استاندارد طراحی و ساخت رسمی این مدل (مانند MSS SP-135 یا مشابه) در مستندات در دسترس اعلام نشده؛ برای پروژههایی با الزام استاندارد مشخص باید از میراب استعلام شود
- ⚙جدول ابعاد، وزن و جدول تست فشار برای این مدل در کاتالوگ در دسترس ارائه نشده است؛ اطلاعات رسمی قابل تأیید یافت نشد
- ⚙این مدل با عملگر دستی (هندویل) عرضه میشود؛ برای کنترل از راه دور یا خطوط با نیاز به قطعووصل مکرر، نسخه با اکچویتور پنوماتیک همین خانواده محصول باید بررسی شود
- ⚙لاستیک آببندی بدنه، اورینگ و پکینگ در دسته قطعات مستهلکشونده قرار دارند و نیاز به بازرسی دورهای دارند
تفاوت با شیر کشویی معمولی (Gate Valve) در شیر کشویی معمولی مسیر عبور سیال با یک گوه ضخیم بسته میشود که برای سیالات نسبتاً تمیز مناسب است. در شیر کشویی چاقویی، یک تیغه نازک و تخت بهصورت عمود بر مسیر جریان حرکت کرده و از میان سیال عبور میکند؛ همین ساختار باعث میشود این نوع شیر برای خطوط لجن، دوغاب و سیالات دارای ذرات معلق که در شیرهای گوهای معمولی امکان گیرکردن ذرات وجود دارد، مناسبتر باشد.
جمعبندی
برای خطوطی که سیال حاوی لجن، دوغاب یا ذرات معلق است و کنترل قطعووصل بهصورت دستی و در محل انجام میشود، شیر کشویی چاقویی PN10 میراب در گستره سایز DN50 تا DN300، با بدنه چدن داکتیل و تیغه استیل ضدزنگ، گزینهای متناسب با این کاربرد است. برای پروژههایی با الزام استاندارد ساخت مشخص یا نیاز به کنترل از راه دور، لازم است مشخصات تکمیلی از میراب استعلام شود.
KNIFE GATE VALVE PN 10 MANUAL / HANDWHEEL DUCTILE IRON BODY
مشخصات کلی (طبق کاتالوگ رسمی میراب — MB-0596F و اعلام فروشنده)
مورد
مشخصه
فشار کاری
PN 10 (طبق اعلام فروشنده)
سایز
DN 50 – DN 300 معادل ۲ تا ۱۲ اینچ (طبق اعلام فروشنده)
نوع عملگر
دستی (هندویل)
بدنه
چدن داکتیل EN 1563/EN-GJS-400-15 (طبق سفارش: EN-GJS-500-7)
تیغه
استیل ضدزنگ DIN EN 10088-3/1.4301
استاندارد طراحی/ساخت
اطلاعات رسمی قابل تأیید یافت نشد
ابعاد و وزن
اطلاعات رسمی قابل تأیید یافت نشد
جنس قطعات (طبق کاتالوگ رسمی میراب — MB-0596F)
قطعه
جنس / استاندارد
بدنه
چدن داکتیل EN 1563/EN-GJS-400-15 (طبق سفارش: EN-GJS-500-7)
لاستیک آببندی بدنه
EPDM (طبق سفارش: NBR)
رینگ نگهدارنده لاستیک
DIN EN 10088-3/1.4301
تفلون راهنمای تیغه
PTFE
تیغه
DIN EN 10088-3/1.4301
پکینگ
گرافیت (Graphite)
لاستیک فوقانی / نگهدارنده پکینگ
EPDM (سفارش: NBR) / چدن داکتیل EN-GJS-400-15
ماردون
DIN EN 10088-3/1.4021
مهره ماردون
DIN EN 10088-3/1.4021 · نگهدارنده: چدن داکتیل EN-GJS-400-15
اورینگ ماردون
NBR (طبق سفارش: EPDM)
گردگیر
EPDM (طبق سفارش: NBR)
فلکه (هندویل)
چدن داکتیل EN-GJS-400-15 / St 37-2
پایهها
St 37-2
پین کلاهک
1.2210
پیچها و واشرها
ISO 3506 / ISO 898 کلاس 70 و 8/8.8، برخی گالوانیزه
لاستیک آببندی بدنه، اورینگ ماردون، تفلون راهنمای تیغه، پکینگ و گردگیر طبق کاتالوگ در دسته «قطعات مستهلکشونده» و «قطعات یدکی پیشنهادی» قرار دارند. بدنه طبق سفارش با جنس EN-GJS-500-7 نیز قابل ارائه است.
📖
