سهراهی مساوی گالوانیزه توپی برزیل فیگور ۱۳۰
برند: توپی برزیل
انواع سایز ها به اینچ
خلاصه: سهراهی مساوی گالوانیزه، فیگور ۱۳۰، اتصال رزوهای چدن مالیبل (Malleable Iron) با استاندارد ISO/EN/NBR، در سایز ۱/۴ تا ۶ اینچ، برای انشعابگیری همقطر در خطوط لوله آب و هوای فشرده. جزئیات کامل فنی، جدول ابعاد/وزن هر سایز و کد فنی محصول در ادامه آمده است.
سهراهی مساوی گالوانیزه توپی برزیل — فیگور ۱۳۰ | بررسی فنی و جدول کامل ابعاد
فیگور B1 / کد ۱۳۰ چدن مالیبل گالوانیزه استاندارد ISO / EN / NBR سایز ۱/۴" تا ۶"
📄 کاتالوگ رسمی خط اتصالات گالوانیزه توپی برزیل دانلود کاتالوگ PDF
سهراهی مساوی گالوانیزه چیست؟

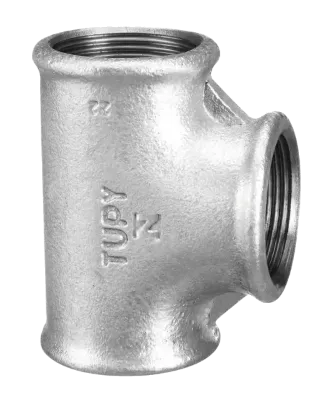

سهراهی مساوی (Equal Tee) یکی از پرکاربردترین اتصالات رزوهای در خطوط لولهکشی فلزی است و برای ایجاد یک انشعاب همقطر با دو سر اصلی خط لوله استفاده میشود؛ یعنی هر سه دهانه آن (ورودی و دو خروجی) هماندازه هستند. فیگور ۱۳۰ در این خط محصول، از جنس چدن چکشخوار (مالیبل) با روکش گالوانیزه گرم ساخته شده و طبق استاندارد بینالمللی ISO / EN / NBR — طبقهبندی B1 تولید میشود.
روی تصویر کاتالوگ این محصول، نشان تجاری TUPY (تولیدکننده بزرگ برزیلی اتصالات چدن مالیبل) قابل مشاهده است؛ این میتواند نشاندهنده منشأ برند این خط محصول باشد، اما چون این موضوع در متن رسمی سایت تأیید نشده، پیشنهاد میشود منبع/برند دقیق قبل از انتشار نهایی با تیم داخلی تأیید شود.
مشخصات فنی و استاندارد
| ویژگی | مقدار |
|---|---|
| نوع محصول | سهراهی مساوی (Equal Tee) رزوهای |
| جنس بدنه | چدن چکشخوار / مالیبل (Malleable Cast Iron) |
| پوشش | گالوانیزه گرم (نسخه سیاه/Black نیز در کاتالوگ موجود است) |
| استاندارد | ISO / EN / NBR — فیگور B1 |
| محدوده سایز | ۱/۴ اینچ (DN8) تا ۶ اینچ (DN150) |
| نوع اتصال | رزوهای (متداول برای این رده محصول: رزوه BSP طبق ISO 7-1) |
⚠️ نوع دقیق رزوه (BSP موازی/مخروطی) و فشار کاری مجاز در جدول کاتالوگ ارسالی درج نشده است؛ عدد فوق بر اساس استاندارد رایج این رده از اتصالات چدن مالیبل ذکر شده و پیش از درج قطعی روی صفحه محصول باید با دیتاشیت رسمی یا واحد فنی تأیید شود.
جدول کامل ابعاد، کد فنی و وزن — فیگور ۱۳۰
| سایز (اینچ) | سایز (mm) | کد محصول | a (mm) | z (mm) | وزن گالوانیزه (kg) | وزن سیاه (kg) |
|---|---|---|---|---|---|---|
| ۱/۴" | 8 | 1244002 | 21 | 11 | 0.052 | 0.066 |
| ۳/۸" | 10 | 1244003 | 25 | 15 | 0.082 | 0.080 |
| ۱/۲" | 15 | 1244004 | 28 | 15 | 0.153 | 0.138 |
| ۳/۴" | 20 | 1244006 | 33 | 18 | 0.234 | 0.220 |
| ۱" | 25 | 1244007 | 38 | 21 | 0.316 | 0.305 |
| ۱.۱/۴" | 32 | 1244008 | 45 | 26 | 0.463 | 0.449 |
| ۱.۱/۲" | 40 | 1244009 | 50 | 31 | 0.582 | 0.569 |
| ۲" | 50 | 1244010 | 58 | 34 | 0.881 | 0.855 |
| ۲.۱/۲" | 65 | 1244011 | 69 | 42 | 1.373 | 1.344 |
| ۳" | 80 | 1244012 | 78 | 48 | 2.032 | 1.969 |
| ۴" | 100 | 1244014 | 96 | 60 | 3.670 | 3.760 |
| ۵" | 125 | 1244015 | 115 | 75 | 6.051 | 5.770 |
| ۶" | 150 | 1244016 | 131 | 91 | 10.740 | 10.435 |
a: طول کلی هر بازو از مرکز اتصال؛ z: عمق رزوهشونده (Thread Engagement Length). اعداد مستقیماً از جدول فنی کاتالوگ رسمی خط محصول برداشته شدهاند.
کاربردها
اتصالات چدن مالیبل رزوهای مانند این سهراهی، بهطور عمومی در خطوط لولهکشی آب سرد و گرم ساختمانی و صنعتی، هوای فشرده و تأسیسات عمومی فلزی بهکار میروند. برای هرگونه کاربرد خاص (مانند خطوط گاز)، حتماً باید مطابقت با آییننامه و استاندارد محلی مربوطه پیش از نصب بررسی شود؛ کاتالوگ ارسالی فهرست کاربرد رسمی جداگانهای ارائه نکرده است.
مزایا و محدودیتها
| مزایا | نکات قابلتوجه |
|---|---|
| مقاومت مکانیکی بالای چدن چکشخوار در برابر ضربه نسبت به چدن خاکستری | در برابر برخی سیالات اسیدی/خورنده، انتخاب جنس استیل مناسبتر است |
| پوشش گالوانیزه، مقاومت در برابر خوردگی سطحی را افزایش میدهد | نسخه سیاه (بدون گالوانیزه) نیز برای محیطهای غیرمرطوب موجود است |
| نصب و باز کردن ساده با رزوه استاندارد، بدون نیاز به جوش | در سایزهای بزرگ (۴ اینچ به بالا) وزن قطعه قابل توجه است |
راهنمای نصب و نگهداری
پیش از نصب، رزوه لوله و اتصال را از براده و آلودگی تمیز کنید و از نوار تفلون یا خمیر آببند مناسب فلز روی رزوه استفاده کنید. گشتاور بستن باید متناسب با سایز باشد تا از ترکخوردگی بدنه چدنی جلوگیری شود. در بازرسی دورهای، محل اتصال از نظر نشتی و خوردگی سطح گالوانیزه بررسی شود.
سؤالات متداول
- تفاوت سهراهی مساوی با سهراهی تبدیلی چیست؟
- در سهراهی مساوی هر سه دهانه همسایز هستند؛ در سهراهی تبدیلی، دهانه انشعاب یا یکی از دو سر اصلی سایز کوچکتری دارد.
- آیا نسخه سیاه (غیرگالوانیزه) هم موجود است؟
- بله، طبق جدول کاتالوگ، هر سایز هم در نسخه گالوانیزه و هم در نسخه سیاه با وزن مشخصشده تولید میشود.
- حداکثر فشار کاری این اتصال چقدر است؟
- عدد فشار کاری در کاتالوگ ارسالی درج نشده؛ برای کاربردهای حساس، پیش از خرید با کارشناسان گسترش صنعت نوین تماس بگیرید.
محصولات مرتبط
برای استعلام قیمت، موجودی انبار و خرید عمده سهراهی مساوی گالوانیزه فیگور ۱۳۰، با گسترش صنعت نوین تماس بگیرید:
📞 ۰۹۱۲۰۳۱۲۱۱۹ (تماس / واتساپ / بله / روبیکا) | ☎️ ۰۲۱-۴۰۶۶۰۱۲۹
