نوع محصول:شیر پروانهای ویفری گیربکسدار (Gear Operated Wafer Butterfly Valve)
نوع شیر:شیر پروانهای ویفری گیربکسدار
برند:فاراب
جنس بدنه:چدن داکتیل GGG40 (EN-GJS-400)

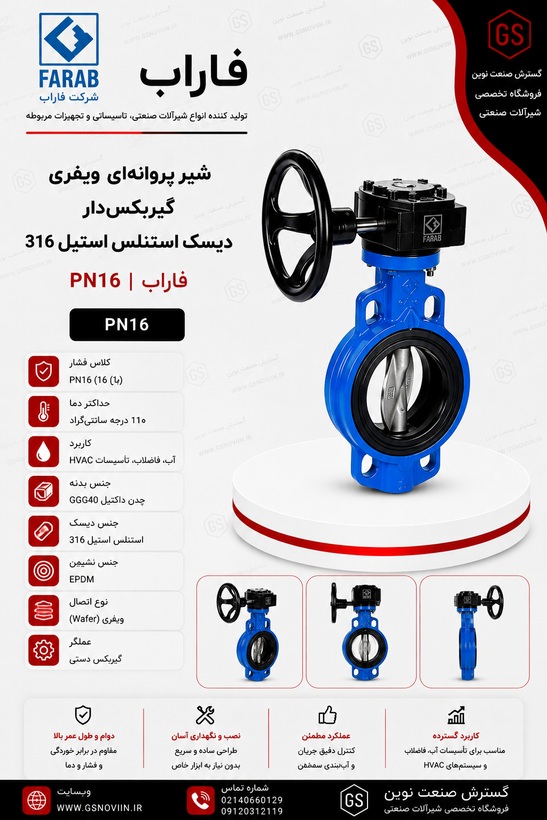

شیر پروانهای ویفری گیربکسدار دیسک استنلس استیل 316 PN16 فاراب
برند: فاراب
انواع سایز ها به اینچ
شیر پروانهای ویفری گیربکسدار دیسک استنلس استیل ۳۱۶ PN16 فاراب
مدل کاتالوگ: BVG16برند: فاراب فشار کاری: PN16 (۱۶ بار) بدنه: چدن داکتیل GGG40 دیسک: استنلس استیل AISI316 حداکثر دما: ۱۱۰ درجه سانتیگراد سایز: DN50 تا DN450
مشخصات فنی رسمی این محصول
جدول کامل قطعات، متریال، ابعاد و استانداردهای این شیر مستقیماً از کاتالوگ رسمی فاراب استخراج شده است. برای مشاهده نسخه کامل کاتالوگ:
📥 دانلود مشخصات فنی شیر پروانهای ویفری گیربکسدار دیسک استنلس استیل ۳۱۶ PN16 فارابنقد و بررسی فنی
این شیر از خانواده شیرهای پروانهای ویفری فاراب با کد کاتالوگ BVG16 است که با عملگر گیربکسی و دیسک استنلس استیل ۳۱۶ عرضه میشود. طراحی ویفری آن امکان نصب مستقیم بین دو فلنج خط لوله را فراهم میکند و بدنه از جنس چدن داکتیل GGG40 ساخته شده است.
عملگر گیربکسی نسبت به نوع اهرمی، برای سایزهای متوسط و بزرگ گشتاور باز و بسته کردن را کاهش میدهد و امکان کنترل تدریجیتر جریان را فراهم میکند؛ این ویژگی معمولاً در خطوطی که سایز شیر بزرگ است یا فشار سیستم بالاست کاربرد بیشتری دارد.
ساختار و متریال (بر اساس کاتالوگ رسمی)
- بدنه: چدن داکتیل GGG40.
- دیسک: استنلس استیل AISI316 (کاتالوگ فاراب برای این خانواده محصول گزینههای AISI304 و آلیاژ برنزی آلومینیومدار را نیز بهعنوان دیسک جایگزین ارائه میدهد).
- شفت بالا و پایین: استنلس استیل AISI420.
- نشیمنگاه (سیت): بر اساس کاتالوگ از سه گزینه EPDM، NBR یا سیلیکون رابر قابل ارائه است؛ نوع دقیق نصبشده در سفارش باید هنگام خرید استعلام شود.
استنلس استیل ۳۱۶ به دلیل داشتن مولیبدن، معمولاً مقاومت خوردگی بیشتری نسبت به استیل ۳۰۴ دارد؛ این یک ویژگی شناختهشده متالورژیک است، نه ادعای اختصاصی این صفحه.
منبع: کاتالوگ رسمی فاراب — Butterfly Valve Wafer Type (Gear Box), BVG16
استانداردهای محصول
| مورد | استاندارد |
|---|---|
| طراحی | EN593 |
| ابعاد وجهبهوجه | EN558 (سری ۲۰) |
| ماشینکاری و سوراخکاری فلنج | EN1092-2 |
| تست و بازرسی | EN12266-1 |
کاربرد
طبق کاتالوگ رسمی، این محصول برای خطوط آب، فاضلاب و تأسیسات حرارتی-برودتی و تهویه مطبوع (HVAC) کاربرد دارد.
استنلس استیل ۳۱۶ در صنعت به مقاومت خوب در برابر برخی سیالات خورنده و صنعتی شناخته میشود؛ اما کاربردهای تخصصی نفت، گاز، پتروشیمی یا نیروگاهی برای این مدل مشخص در سند کاتالوگ ذکر نشده است. برای چنین پروژههایی، سازگاری دقیق با سیال و شرایط خط باید پیش از خرید با واحد فنی فاراب یا گسترش صنعت نوین تأیید شود.
مزایای مستند این محصول
- دیسک استنلس استیل ۳۱۶ که در برابر خوردگی سیالات نسبت به استیل ۳۰۴ مقاومت بیشتری دارد.
- عملگر گیربکسی که کنترل باز و بسته شدن را در سایزهای متوسط و بزرگ آسانتر میکند.
- طراحی ویفری با نصب مستقیم بین فلنجها، بدون نیاز به اتصالات جانبی اضافه.
- پوشش استانداردهای بینالمللی EN593 / EN558 / EN1092-2 / EN12266-1 برای طراحی، ابعاد، فلنج و تست محصول.
- محدوده سایزی گسترده از DN50 تا DN450، مناسب برای پروژههای کوچک تا خطوط صنعتی بزرگ.
محدودیتهای کاربردی
بر اساس کاتالوگ رسمی، حداکثر دمای کاری مجاز این محصول ۱۱۰ درجه سانتیگراد و حداکثر فشار کاری PN16 (۱۶ بار) است. برای سیالات با دما یا فشار بالاتر از این محدوده، یا برای سیالات خورنده نامتناسب با استنلس استیل ۳۱۶، انتخاب مدل یا متریال دیگر باید پیش از خرید با کارشناس فنی بررسی شود.
نکات نصب
- فلنجهای خط لوله باید کاملاً همراستا نصب شوند تا فشار نامتقارن به دیسک وارد نشود.
- پیش از سفت کردن پیچهای فلنج، از آزاد بودن حرکت دیسک اطمینان حاصل شود.
- از اعمال نیروی اضافی یا ضربه به گیربکس هنگام نصب خودداری شود.
- سازگاری جنس نشیمنگاه (EPDM / NBR / سیلیکون) با نوع سیال خط پیش از سفارش استعلام و بررسی شود.
مشخصات کلی
| مشخصه | مقدار |
|---|---|
| نوع محصول | شیر پروانهای ویفری گیربکسی |
| برند | فاراب |
| کد کاتالوگ | BVG16 |
| بدنه | چدن داکتیل GGG40 |
| دیسک | استنلس استیل AISI316 |
| شفت بالا / پایین | استنلس استیل AISI420 |
| نشیمنگاه | EPDM / NBR / سیلیکون رابر (بر اساس سفارش) |
| نوع اتصال | ویفری |
| عملگر | گیربکس دستی |
| فشار کاری | PN16 (۱۶ بار) |
| حداکثر دمای کاری | ۱۱۰ درجه سانتیگراد |
| محدوده سایز | DN50 تا DN450 |
جدول ابعاد و وزن (بر حسب میلیمتر و کیلوگرم)
| DN | L | H1 | H2 | F | G | W | K | e1×e2×n | وزن (kg) |
|---|---|---|---|---|---|---|---|---|---|
| 50 | 43 | 73 | 116 | 73 | 156 | 160 | 125 | 19×19×4 | 7.4 |
| 65 | 46 | 80 | 122 | 73 | 156 | 160 | 145 | 19×19×4 | 7.7 |
| 80 | 46 | 102 | 128 | 73 | 156 | 200 | 160 | 19×19×4 | 8.6 |
| 100 | 52 | 113 | 150 | 73 | 156 | 200 | 180 | 28×20×4 | 9.7 |
| 125 | 56 | 116 | 158 | 73 | 156 | 200 | 210 | 24×19×4 | 10.7 |
| 150 | 56 | 146 | 180 | 73 | 156 | 200 | 240 | 28×23×4 | 13.2 |
| 200 | 60 | 177 | 210 | 85 | 240 | 250 | 294 | 42×23×4 | 19.5 |
| 250 | 68 | 215 | 278 | 85 | 240 | 315 | 355 | 28×31×4 | 35 |
| 300 | 78 | 240 | 303 | 85 | 240 | 315 | 410 | 34×27×4 | 42 |
| 350 | 78 | 278 | 330 | 90 | 224 | 400 | 470 | 33×27×4 | 46 |
| 400 | 102 | 318 | 358 | 90 | 224 | 400 | 525 | 50×28×4 | 52 |
| 450 | 114 | 342 | 455 | 125 | 277 | 400 | 585 | 55×31×4 | 62 |
منبع: کاتالوگ رسمی فاراب
جمعبندی مهندسی
شیر پروانهای ویفری گیربکسدار دیسک استنلس استیل ۳۱۶ فاراب، با بدنه چدن داکتیل GGG40، عملگر گیربکسی و مطابقت با استانداردهای EN593، EN558، EN1092-2 و EN12266-1، برای قطع و کنترل جریان در خطوط آب، فاضلاب و تأسیسات HVAC تا فشار ۱۶ بار و دمای ۱۱۰ درجه سانتیگراد ساخته شده است. انتخاب نهایی سایز و نوع نشیمنگاه باید متناسب با شرایط سیال و خط پروژه، پیش از خرید با کارشناس فنی بررسی شود.
