نوع محصول:شیر کشویی (Gate Valve)
برند:میراب (MIRAB)
فشار:PN16 (حداکثر فشار اسمی 16 بار)
نوع زبانه:زبانه لاستیکی (Resilient Seat / Rubber Wedge)

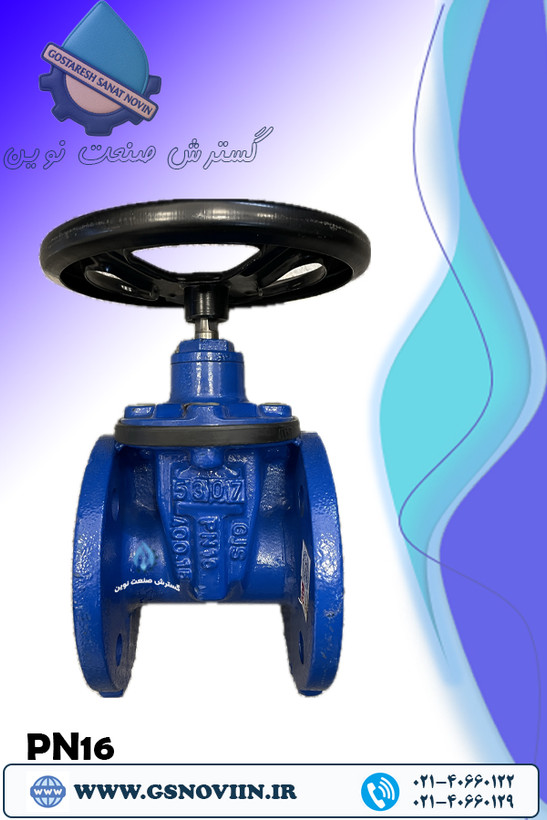

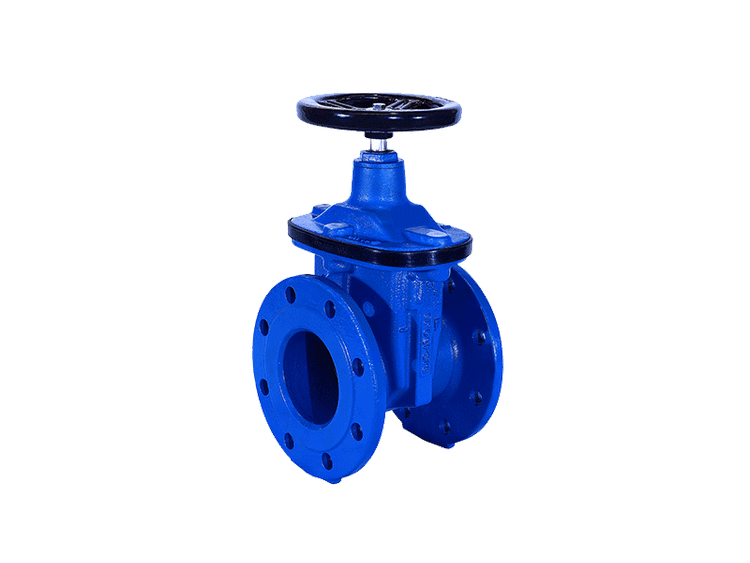

شیر کشویی PN16 زبانه لاستیکی میراب
MIRAB Class 150 Lug Type Lever Operated Butterfly Valve Cast Iron Disc
برند:میراب
انواع سایز ها به اینچ
مشخصات
نوع محصول
شیر کشویی (Gate Valve)
برند
میراب (MIRAB)
فشار
PN16 (حداکثر فشار اسمی 16 بار)
نوع زبانه
زبانه لاستیکی (Resilient Seat / Rubber Wedge)
جنس بدنه
چدن داکتیل (Ductile Iron)
پوشش
اپوکسی پودری ضد خوردگی (Fusion Bonded Epoxy)
نوع اتصال
فلنجی (Flanged)
استاندارد فلنج
EN 1092-2 / DIN
نوع عملکرد
دستی (Hand Wheel)
جهت جریان
دوطرفه (Bi-directional sealing)
کاربرد
آب شرب، شبکه آبرسانی، آبیاری، تاسیسات شهری و صنعتی)
دمای کاری
معمولاً مناسب آب سرد و گرم شهری (تا حدود 70°C بسته به مدل)
نوع آب بندی
لاستیکی (EPDM / NBR بسته به سفارش)
وضعیت کاری
کاملاً باز یا کاملاً بسته (On/Off)
استاندارد طراحی
EN 1171 / DIN 3352
ویژگی خاص
آببندی کامل بدون نشتی در فشار پایین و متوسط
توضیحات
شیر کشویی با زبانه لاستیکی PN16 میراب — قطعووصل کامل با حداقل افت فشار
✓ کالای اصل میراب ✓ آببندی کامل با گشتاور کم ✓ حداقل افت فشار ✓ تعمیر بدون خارج کردن از خط
این محصول از خانواده شیر کشویی برند میراب است که در فروشگاه گسترش صنعت نوین عرضه میشود. برای مشاهده همه محصولات میراب به صفحه شیرآلات میراب مراجعه کنید.
اگر دنبال شیری هستید که هر بار بهطور کامل و بدون نشتی، جریان آب را قطع کند و تقریباً هیچ افت فشاری هم در حالت باز نداشته باشد، شیر کشویی با زبانه لاستیکی میراب دقیقاً همین کار را انجام میدهد. زبانه (گیت) این شیر از چدن داکتیل با روکش کامل لاستیک EPDM ساخته شده؛ یعنی با کمترین نیرو روی فلکه، یک آببندی کامل و بدون نشتی ایجاد میشود. بدنه و کلاهک آن هم از چدن داکتیل مقاوم EN 1563 / EN-GJS-400-15 است و برای فشار کاری تا ۱۶ بار در رنج سایز DN50 تا DN500 عرضه میشود.
چرا زبانه لاستیکی؟
در شیرهای کشویی قدیمیتر، آببندی معمولاً فلز روی فلز بود که با گذشت زمان و رسوبگذاری، نشتی و سفتی چرخش ایجاد میکرد. در طراحی زبانه لاستیکی، کل سطح زبانه با لاستیک EPDM پوشانده شده و مستقیم روی بدنه چدنی مینشیند؛ همین باعث میشود حتی با کمی چرخش فلکه، آببندی کامل انجام شود و رسوب یا سایش تاثیر کمتری روی عملکرد شیر بگذارد.
کاربردها
- آب و فاضلاب شهری و روستایی: خطوط اصلی توزیع آب که نیاز به قطعووصل کامل و مطمئن دارند.
- کشاورزی: ایستگاههای پمپاژ و مخازن ذخیره آب.
- تاسیسات صنعتی: عبور آب خام، آب آشامیدنی، فاضلاب، روغن و هوای فشرده.
استانداردهای ساخت
- استاندارد طراحی شیر: DIN 3352 Part 4 / INSO 3363 Part 4
- ابعاد فلنج اتصال: DIN EN 1092-2 (DIN 2501) و ASME/ANSI B16.5 Class 150
- طول شیر (Face to Face): DIN EN 558-1 series 14 (DIN 3202-F4) / ASME B16.10
- تست فشار کارخانهای مطابق DIN EN 12266-1؛ برای PN16، تست استحکام بدنه ۲۵ بار و تست آببندی ۱۸ بار
راهنمای خرید
- قطر لوله (DN): باید دقیقاً با قطر داخلی لوله شما یکسان باشد (رنج موجود: DN50 تا DN500).
- فشار کاری خط: برای فشار تا ۱۰ بار، مدل PN10 اقتصادیتر است؛ این مدل PN16 برای فشار تا ۱۶ بار مناسب است. برای فشار بالاتر، مدل PN25 یا Class150 موجود است.
- نوع کاربرد: برای خطوط آب گرم، نسخه مخصوص با لاستیک و رنگ متناسب با دما موجود است.
- اتوماسیون: در صورت نیاز به کنترل از راه دور، این شیر قابلیت نصب عملگر برقی یا پنوماتیک را دارد.
راهنمای نصب و بهرهبرداری
- برای بستن شیر، فلکه را در جهت عقربههای ساعت بچرخانید؛ برای باز کردن، خلاف جهت عقربهها.
- نصب در هر جهتی امکانپذیر است؛ برای سایزهای بزرگ، پایه یا تکیهگاه مناسب زیر بدنه در نظر بگیرید.
- پیچهای فلنج را ضربدری و با گشتاور یکنواخت سفت کنید.
نگهداری و سرویس دورهای
تعمیرات این شیر (مثل تعویض اورینگ یا آببندی ماردون) بدون نیاز به خارج کردن کامل شیر از خط لوله انجام میشود؛ کافی است کلاهک باز شود. در بازدید دورهای، روانی چرخش فلکه و نشتی احتمالی از دور کلاهک را بررسی کنید.
سوالات متداول
تفاوت شیر کشویی با شیر پروانهای چیست؟
شیر کشویی برای قطعووصل کامل با حداقل افت فشار مناسبتر است؛ شیر پروانهای برای کنترل میزان جریان و فضای نصب محدود گزینه بهتری است.
آیا برای آب آشامیدنی مناسب است؟
بله، طبق کاتالوگ رسمی برای آب خام، آب آشامیدنی، فاضلاب، روغن و هوای فشرده مناسب است.
اگر نشتی از دور فلکه ببینم چه کار کنم؟
معمولاً کافی است اورینگ یا واشر آببندی ماردون تعویض شود؛ نیازی به تعویض کل شیر یا باز کردن آن از خط لوله نیست.
📄
کاتالوگ کامل شیر کشویی با زبانه لاستیکی میراب (PDF)
شامل جداول کامل ابعاد و وزن در تمام کلاسهای فشار (PN10, PN16, PN25, Class150)، جنس قطعات و مشخصات فنی نسخه مخصوص آب گرم
برای انتخاب سایز و کلاس فشار مناسب پروژهتان، همین حالا با کارشناسان گسترش صنعت نوین مشورت کنید.
مشاوره رایگان خریدمحصولات مرتبط از خانواده شیرآلات میراب:
نقد و بررسی
نقد و بررسی تخصصی
شیر کشویی با زبانه لاستیکی PN16 میراب — مدل GSF
معروف به شیر کشویی زبانه لاستیکی میراب، Resilient Seated Gate Valve و شیر دروازهای با آببندی لاستیکی در تأسیسات آب، فاضلاب و صنعتی
کاتالوگ رسمی میراب — مشخصات کلی GSF
مقطع داخلی و شمارهگذاری قطعات
جنس قطعات و استانداردهای ساخت
دیتاشیت ابعاد و وزن — فشار PN16
فشار کاریPN 16
رنج DN50 – 500
بدنهDuctile Iron
زبانهIron + EPDM
✓ نقاط قوت
- ⚙زبانه چدنی با روکش کامل لاستیک EPDM؛ آببندی کامل با حداقل گشتاور چرخش، بدون نیاز به نیروی زیاد روی فلکه
- ⚙بدنه و کلاهک از چدن داکتیل EN 1563 / EN-GJS-400-15 (به سفارش: EN-GJS-500-7 با مقاومت بالاتر)
- ⚙حداقل افت فشار در حالت کاملاً باز؛ مسیر عبور آب صاف و بدون مانع است
- ⚙ماردون (شفت) با رزوه رولشده که مقاومت مکانیکی بالایی دارد و راهنمای زبانه که اصطکاک بین بدنه و زبانه را کاهش میدهد
- ⚙تعمیرات ساده بدون نیاز به خارج کردن شیر از خط لوله
- ⚙قابلیت نصب عملگرهای برقی و پنوماتیک برای اتوماسیون خط
- ⚙مناسب عبور آب خام، آب آشامیدنی، فاضلاب و روغن
! نکات قابل توجه
- ⚙برای فشار کاری بالای ۱۶ بار، مدل PN25 یا Class150 مناسبتر است
- ⚙تا DN150 ابعاد و سوراخکاری فلنج بین PN10 و PN16 یکسان است؛ از DN200 به بالا تعداد و قطر پیچها بین دو کلاس فرق میکند — قبل از سفارش کلاس فشار را دقیق مشخص کنید
- ⚙جهت چرخش برای بستن، ساعتگرد و برای باز کردن، پادساعتگرد است؛ عکس بستن اشتباه در برخی شیرهای دیگر باشد
- ⚙برای دمای بالاتر از ۷۰ درجه، پوشش رنگ و لاستیک آببندی باید متناسب با دما سفارش داده شود (نسخه مخصوص آب گرم موجود است)
تفاوت با شیر پروانهای شیر کشویی برای قطعووصل کامل جریان طراحی شده و در حالت کاملاً باز تقریباً هیچ افت فشاری ایجاد نمیکند، اما وزن و ابعاد آن (بهخصوص در سایزهای بزرگ) بیشتر از شیر پروانهای همسایز است. اگر نیاز به کنترل دقیق میزان جریان دارید یا فضای نصب محدود است، شیر پروانهای مناسبتر است؛ برای قطعووصل کامل و ساده با حداقل افت فشار، شیر کشویی گزینه بهتری است.
جمعبندی
برای خطوط آب خام، آب آشامیدنی و فاضلاب که نیاز به قطعووصل کامل با حداقل افت فشار دارید و فشار کاری خط تا ۱۶ بار است، شیر کشویی زبانه لاستیکی میراب با بدنه چدن داکتیل EN1563 و آببندی کامل لاستیک EPDM، انتخابی مطمئن و کمنگهداری است.
GSF RESILIENT SEATED DUCTILE IRON BODY FULL RUBBER-COATED WEDGE PN 16 DN 50-500
جدول کامل ابعاد و وزن PN16 (طبق کاتالوگ رسمی میراب — MB-0404F)
DN
L
ØD فلنج
øK سوراخ
n
d2 پیچ
H1 (بسته)
H2 (باز)
وزن(kg)
50
150
165
125
4
19
176
263
9
65
170
185
145
4
19
200
297
12
80
180
200
160
8
19
237
340
15
100
190
220
180
8
19
270
383
19
125
200
250
210
8
19
306
434
26
150
210
285
240
8
23
365
511
36
200
230
340
295
12
23
450
625
57
250
250
400
355
12
28
651
859
108
300
270
455
410
12
28
723
956
156
350
290
520
470
16
28
815
1073
223
400
310
580
525
16
31
893
1180
275
500
350
715
650
20
34
1030
1370
—
برای دیدن ستونهای بیشتر، جدول را به چپ/راست بکشید
واحد تمام ابعاد میلیمتر (mm) است. H1 ارتفاع شیر در حالت بسته، H2 ارتفاع شیر با فلکه در حالت کاملاً باز است. وزن DN500 در جدول رسمی کاتالوگ درج نشده؛ برای دریافت وزن دقیق این سایز با کارشناسان تماس بگیرید. تست فشار طبق DIN EN 12266-1 برای PN16 در کاتالوگ: تست استحکام بدنه ۲۵ بار، تست آببندی ۱۸ بار.
جنس قطعات و مشخصات فنی
قطعه
جنس / استاندارد
بدنه و کلاهک
چدن داکتیل — EN 1563 / EN-GJS-400-15 (به سفارش: EN-GJS-500-7)
زبانه (گیت)
چدن داکتیل EN 1563 / EN-GJS-400-15 با روکش کامل لاستیک EPDM
ماردون (شفت)
استینلس استیل — DIN EN 10088-3 / 1.4021 (به سفارش: 1.4301، 1.4401، Duplex 1.4462 و مشابه)
مهره ماردون
برنج مخصوص — DIN EN 12163 / 2.0540
اورینگها و گردگیر
NBR / EPDM
راهنمای زبانه
POM
پیچها
DIN ISO 898-1 / 898-2 Property Class 8/8.8، Zinc Plated
استاندارد طراحی شیر
DIN 3352 Part 4 / INSO 3363 Part 4
استاندارد ابعاد فلنج اتصال
DIN EN 1092-2 (DIN 2501) و ASME/ANSI B16.5 Class 150
استاندارد طول شیر (Face to Face)
DIN EN 558-1 series 14 (DIN 3202-F4) / ASME B16.10
پوشش رنگ
اپوکسی پودری RAL 5005 (تا ۷۰ درجه) یا RAL 7001 (تا ۱۱۰ درجه)؛ برای دمای بالاتر رنگهای مخصوص تا ۲۵۰ درجه موجود است
کاربرد
قطعووصل آب خام، آب آشامیدنی، فاضلاب، روغن و هوای فشرده
