فیلترهای گاز ستاک (SETAAK)
فیلتر گاز، ذرات و ناخالصی‌های موجود در جریان گاز طبیعی، گاز مایع (LPG) یا هوا را قبل از رسیدن به رگلاتور، شیر برقی یا مصرف‌کننده‌ی نهایی می‌گیرد و از آسیب و گرفتگی زودهنگام تجهیزات پایین‌دست جلوگیری می‌کند. خانواده‌ی فیلتر گاز ستاک از سایزهای کوچک رزوه‌ای تا سایزهای بزرگ صنعتی فلانچی را پوشش می‌دهد.
فیلتر کوچک گاز — SET304 و SET345
برای مصرف‌کننده‌های کوچک و متوسط با اتصال رزوه‌ای طراحی شده‌اند. جنس صافی از الیاف مواد مصنوعی با طبقه‌بندی بازده M5 است.
| SET304 | DN20، وزن ۰.۲۳ کیلوگرم، مساحت صافی ۱۵۰۰ میلی‌متر مربع |
|---|---|
| SET345 | DN15/20/25، وزن ۰.۴۴ کیلوگرم، مساحت صافی ۴۴۰۰ میلی‌متر مربع |
| حداکثر فشار کاری | ۲ بار (دامنه ۱) |

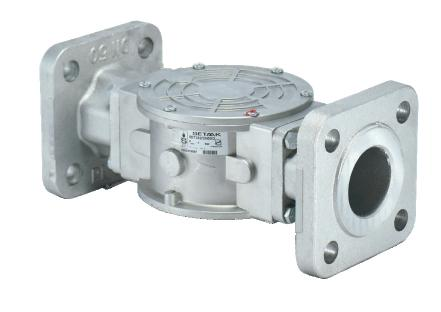

فیلتر گاز — SET352 و SET353 (سایز DN40، DN50)
هر دو مدل برای سایز DN40 و DN50 ارائه می‌شوند اما مساحت صافی متفاوتی دارند. برای فلانچ‌دار کردن SET352، دو سری فلانچ SET952 متناسب با سایز اتصال لازم است.
| SET352 | وزن ۱.۲ کیلوگرم، مساحت صافی ۱۶۵۰۰ میلی‌متر مربع |
|---|---|
| SET353 | وزن ۱.۶ کیلوگرم، مساحت صافی ۲۰۰۰۰ میلی‌متر مربع |
| اتصال | رزوه‌ای Rp1-1/2 (DN40) یا Rp2 (DN50) |
| حداکثر فشار کاری | ۲ یا ۵ بار |

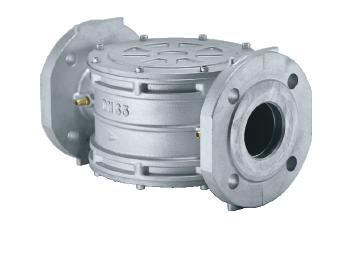

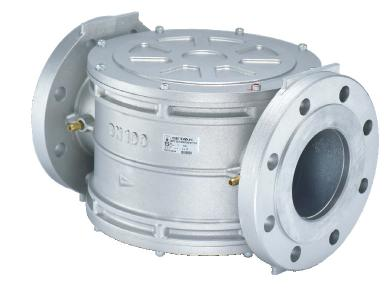

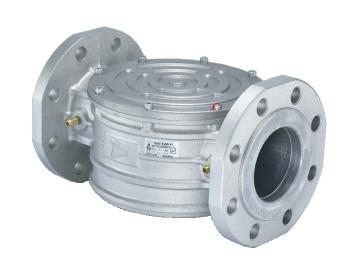

فیلتر گاز — SET351 (سایز DN65، DN80، DN100)
بزرگ‌ترین خانواده‌ی فیلتر گاز ستاک، با اتصال فلانچی برای خطوط صنعتی پرحجم. مساحت صافی این مدل به‌مراتب بیشتر از فیلترهای کوچک و متوسط است تا افت فشار کمتری در جریان‌های بالا ایجاد شود.
| DN65 | وزن ۶.۷ کیلوگرم، مساحت صافی ۳۷۵۰۰ میلی‌متر مربع |
|---|---|
| DN80 | وزن ۶.۵ کیلوگرم، مساحت صافی ۳۷۵۰۰ میلی‌متر مربع |
| DN100 | وزن ۱۰.۸ کیلوگرم، مساحت صافی ۷۵۰۰۰ میلی‌متر مربع |
| اتصال | فلانچی، مطابق استاندارد ISO 7005 |
| حداکثر فشار کاری | ۲ یا ۵ بار |
جدول کامل مقایسه فیلترهای گاز ستاک
| کد محصول | سایز (DN) | اتصال | مساحت صافی | حداکثر فشار کاری |
|---|---|---|---|---|
| SET304 | ۲۰ | رزوه‌ای | ۱۵۰۰ mm² | ۲ بار |
| SET345 | ۱۵، ۲۰، ۲۵ | رزوه‌ای | ۴۴۰۰ mm² | ۲ یا ۵ بار |
| SET352 | ۴۰، ۵۰ | رزوه‌ای (فلانچ اختیاری) | ۱۶۵۰۰ mm² | ۲ یا ۵ بار |
| SET353 | ۴۰، ۵۰ | رزوه‌ای | ۲۰۰۰۰ mm² | ۲ یا ۵ بار |
| SET351 | ۶۵، ۸۰، ۱۰۰ | فلانچی | ۳۷۵۰۰ تا ۷۵۰۰۰ mm² | ۲ یا ۵ بار |
کدام فیلتر گاز را انتخاب کنم؟
- برای سایز اتصال کوچک تا DN25 و مصرف محدود → SET304 یا SET345
- برای DN40 یا DN50 با نیاز به مساحت صافی بیشتر و افت فشار کمتر → SET353 به‌جای SET352
- اگر قصد فلانچ‌دار کردن اتصال DN40,50 را دارید → SET352 همراه با فلانچ SET952
- برای خطوط صنعتی پرحجم با اتصال فلانچی استاندارد → SET351 در سایز مناسب (DN65، DN80 یا DN100)
- در هر سایز، دامنه‌ی فشار کاری (۲ یا ۵ بار) را متناسب با فشار واقعی خط گاز خود انتخاب کنید
سوالات متداول درباره‌ی فیلتر گاز ستاک
فیلتر گاز چه نقشی در خط گاز دارد؟
فیلتر گاز، ذرات جامد و ناخالصی‌های همراه جریان گاز را قبل از رسیدن به رگلاتور یا شیر برقی می‌گیرد؛ این کار از سایش زودرس، گرفتگی و آسیب به قطعات دقیق پایین‌دست جلوگیری می‌کند.
فرق SET352 و SET353 چیست؟
هر دو برای سایز DN40 و DN50 هستند، اما SET353 مساحت صافی بزرگ‌تری (۲۰۰۰۰ در مقابل ۱۶۵۰۰ میلی‌متر مربع) دارد که معمولاً برای جریان‌های بالاتر یا نیاز به دوره‌ی تعویض/تمیزکاری طولانی‌تر مناسب‌تر است.
آیا برای اتصال فلانچی فیلترهای کوچک، قطعه‌ی جداگانه لازم است؟
بله، فیلترهای SET352 و SET353 به‌صورت رزوه‌ای عرضه می‌شوند و برای تبدیل به اتصال فلانچی به دو سری فلانچ SET952 متناسب با سایز نیاز دارند. مدل SET351 (DN65 به بالا) از ابتدا فلانچی است.
طبقه‌بندی بازده M5 فیلتر گاز ستاک یعنی چه؟
M5 یک رده‌ی استاندارد بازده فیلتراسیون مطابق EN779 است که نشان می‌دهد فیلتر چه میزان از ذرات معلق را می‌گیرد؛ طبق مشخصات ستاک، بازده غبار اتمسفریک این فیلترها ۵۰ تا ۵۵ درصد و بازده گیراندازی ۹۵ درصد است.
کاتالوگ محصولات ستاک
برای مشاهده‌ی جدول کامل ابعاد، اتصالات و مشخصات فنی هر مدل فیلتر گاز ستاک، کاتالوگ رسمی برند را مشاهده کنید.
دانلود کاتالوگ محصولات ستاکدر انتخاب سایز و مدل مناسب مطمئن نیستید؟
کارشناسان گسترش صنعت نوین می‌توانند بر اساس دبی گاز، فشار خط و سایز اتصال، مدل درست را پیشنهاد دهند.
