رگلاتورهای فشار گاز صنعتی ستاک (SETAAK)

رگلاتورهای فشار گاز ستاک، فشار خط گاز طبیعی، LPG یا هوا را در نقاط مختلف سیستم به یک فشار پایدار و قابل تنظیم کاهش می‌دهند. این دسته شامل رگلاتورهای قفل‌شونده کوچک برای مصرف‌کننده‌های جزئی، رگلاتورهای استاندارد و پرظرفیت صنعتی، رگلاتورهای فشار بالا با شیر اطمینان داخلی، و کنترل‌های نسبت هوا/گاز برای مشعل‌هاست.

نشان استاندارد ملی ایران INSO 6027-1 استاندارد EN88-1 و EN88-2 گواهی دانش نماد KB-COC سایز DN15 تا DN80

رگلاتور قفل‌شونده کوچک

رگلاتور کوچک گاز — SET201 و SET203

رگلاتور قفل‌شونده فشار گاز با فشار پایداری ورودی ۲۵۰ میلی‌بار و فشار ورودی کاری تا ۱۷۰ میلی‌بار. این رگلاتور برای مصرف‌کننده‌های کوچک مانند خط پیلوت مشعل کاربرد دارد.

رگلاتور کوچک گاز ستاک مدل SET201 — SET201 — DN15

رگلاتور کوچک گاز ستاک مدل SET203 — SET203 — DN20

کدها	SET201 (DN15)، SET203 (DN20)
حداکثر فشار ورودی کاری	۱۷۰ میلی‌بار
دامنه تنظیم فشار خروجی	۲۰ تا ۳۰ میلی‌بار
استاندارد	INSO 6027-1، EN88-1 (رده A، گروه ۲)

مشاهده SET201 ← · مشاهده SET203 ←

رگلاتور استاندارد و پرظرفیت

رگلاتور فشار گاز — SET245/F، SET250 و SET251

SET245 / SET245/F — رگلاتور قفل‌شونده فشار گاز (با فیلتر اختیاری)

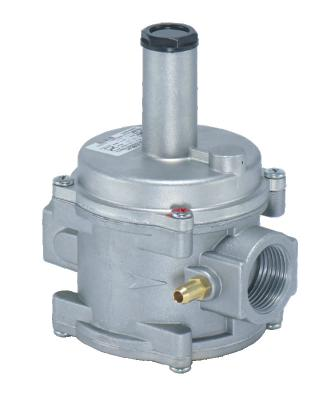

رگلاتور فشار گاز ستاک مدل SET245 — SET245

با فشار ورودی تا ۵۰۰ میلی‌بار، مخصوص مصرف‌کننده‌های کوچک. نسخه‌ی F دارای فیلتر با صافی از الیاف مصنوعی (طبقه‌بندی M5 مطابق EN779) است. پیش از سفارش مطالعه‌ی منحنی ظرفیت به افت فشار ضروری است.

سایز	DN15، DN20، DN25
حداکثر فشار ورودی	۵۰۰ میلی‌بار
استاندارد	INSO 6027-1، EN88-1

مشاهده SET245/F ←

SET250 — رگلاتور قفل‌شونده با ظرفیت و کیفیت بالاتر

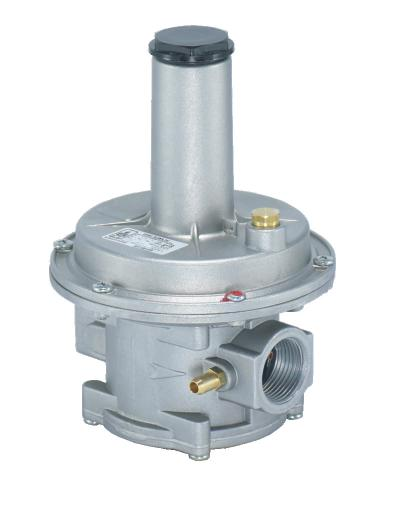

رگلاتور فشار گاز ستاک مدل SET250 — SET250

ظرفیت و کیفیت تثبیت فشار خروجی بالاتری نسبت به SET245 دارد؛ در دامنه فشارهای ورودی تا ۵۰۰ میلی‌بار، ۱ بار و ۲ بار عرضه می‌شود. دارای گواهینامه دانش نماد KB-COC برای فشار گاز از ۵۰۰ میلی‌بار تا ۲ بار.

سایز	DN15، DN20 (تولید طبق سفارش)، DN25
حداکثر فشار ورودی کاری	۲ بار
استاندارد	INSO 6027-1، EN88-1، EN88-2

مشاهده SET250 ←

SET251 — رگلاتور قفل‌شونده فلانچی بزرگ

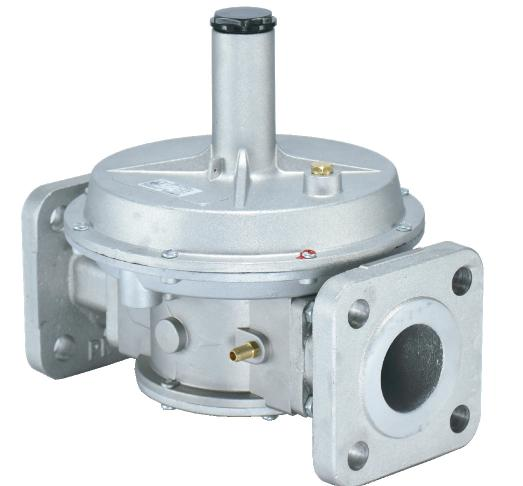

رگلاتور فشار گاز ستاک مدل SET251 — SET251

در دامنه فشارهای ورودی تا ۵۰۰ میلی‌بار و ۱ بار، برای سایزهای بزرگ فلانچی عرضه می‌شود. دارای گواهینامه KB-COC.

سایز	DN65، DN80 (فلانچی)
حداکثر فشار ورودی کاری	۱ بار
استاندارد	INSO 6027-1، EN88-1، EN88-2

مشاهده SET251 ←

رگلاتور فشار بالا و سامانه ترکیبی

رگلاتور فشار بالا و سامانه رگلاتور + شیر قطع — SET252/F، SET252(H) و SET852(H)

SET252 / SET252/F — رگلاتور فلانچی DN40,50

رگلاتور فشار گاز ستاک مدل SET252 — SET252

در دامنه فشارهای ورودی تا ۵۰۰ میلی‌بار، ۱ بار و ۲ بار ارائه می‌شود. نسخه‌ی فیلتردار (F) دارای صافی ۵۰ میکرون با مساحت غبارگیری ۱۵۶۰۰ میلی‌متر مربع مطابق EN779 است. برای فلانچ‌دار کردن، سری فلانچ SET954 متناسب با DN لازم است.

سایز	DN40، DN50
حداکثر فشار ورودی کاری	۲ بار
استاندارد	INSO 6027-1، EN88-1، EN88-2

مشاهده SET252/F ←

SET252(H) — رگلاتور فشار بالا با شیر اطمینان داخلی

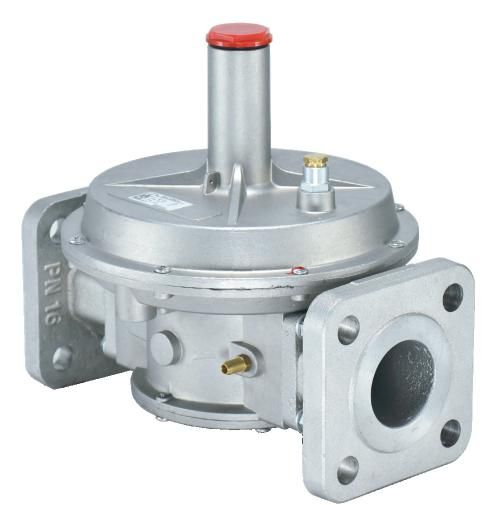

رگلاتور فشار گاز بالا ستاک مدل SET252H — SET252(H)

برای فشار ورودی تا ۵ بار ارائه می‌شود. دارای شیر اطمینان داخلی بوده و فشار خروجی یکنواخت و قابل اعتمادی را از ظرفیت‌های پایین تا بالا تأمین می‌کند. مطابق بند ۱۷-۱۱-۲-۶ مبحث هفدهم مقررات ملی ساختمان.

سایز	DN40، DN50
حداکثر فشار ورودی کاری	۵ بار
استاندارد	EN88-2، گواهی KB-COC

مشاهده SET252(H) ←

SET852(H) — واحد یکپارچه رگلاتور و شیر قطع سریع فشار بیشینه

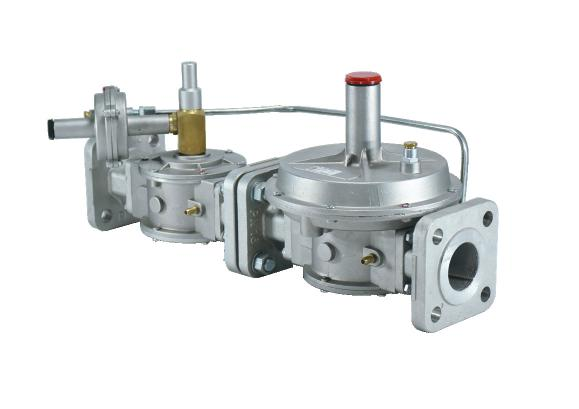

سامانه رگلاتور و شیر قطع سریع فشار بیشینه گاز ستاک مدل SET852H — SET852(H)

شامل رگلاتور SET252(H) و یک شیر قطع سریع فشار بیشینه SET275 با اتصالات مسیر اصلی گاز و اتصالات مسیر حسگر فشار، به‌صورت یک واحد پیش‌مونتاژشده. مزایا: نصب سریع و آسان، کاهش احتمال خطای انسانی، و اتصالات استاندارد با قابلیت اعتماد بالا.

سایز	DN40، DN50 (رزوه‌ای یا فلانچی FL40، FL50)
حداکثر فشار ورودی کاری	۵ بار
استاندارد	رگلاتور مطابق EN88-2، شیر قطع مطابق INSO 22107

مشاهده SET852(H) ←

کنترل نسبت هوا/گاز

رگلاتور تناسبی (کنترل نسبت هوا/گاز) — SET282، SET285 و SET286

این کنترل‌ها می‌توانند به دو صورت استفاده شوند: ۱) رگلاتور فشار صفر که فشار خروجی را با کیفیت بالا مطابق تنظیم انجام‌شده تثبیت می‌کند، یا ۲) کنترل نسبت هوا/گاز که نسبت فشار بین هوا و گاز را همواره ثابت نگه می‌دارد — کاربرد اصلی در سیستم‌های احتراق مشعل‌های صنعتی. چیدمان نصب بر اساس نسبت فشار مطلوب (۱:۱، از ۱:۲ تا ۱:۱۰، یا از ۲:۱ تا ۱۰:۱) تعیین می‌شود.

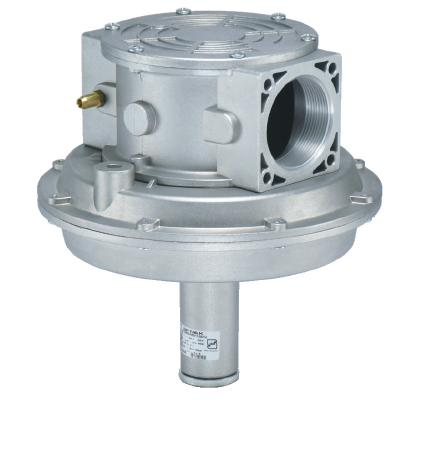

کنترل نسبت هوا گاز ستاک مدل SET282 — SET282 — DN25

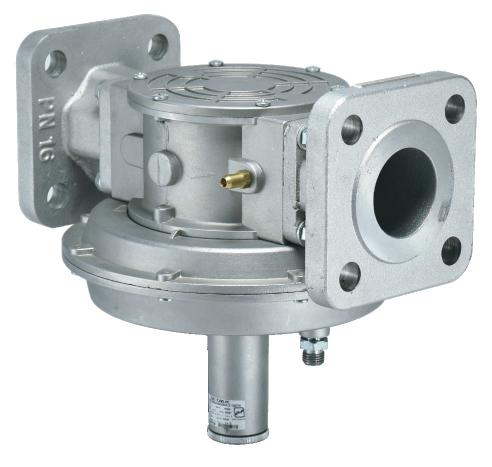

کنترل نسبت هوا گاز ستاک مدل SET285 — SET285 — DN40,50

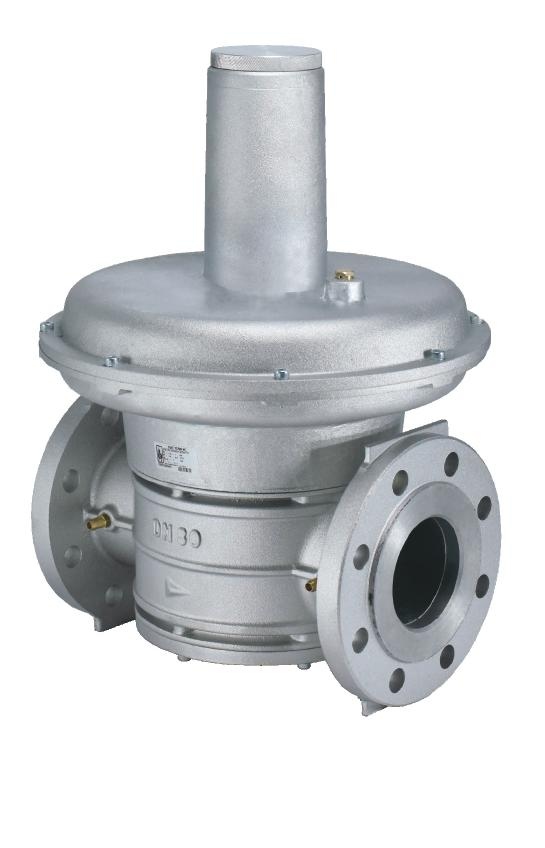

کنترل نسبت هوا گاز ستاک مدل SET286 — SET286 — DN65,80

کدها	SET282 (DN25)، SET285 (DN40,50)، SET286 (DN65,80)
حداکثر فشار ورودی کاری	۵۰۰ میلی‌بار
دامنه فشار خروجی	۲ تا ۱۲۰ میلی‌بار
استاندارد	INSO 6027-1، EN88-1 (رده A، گروه ۲)

مشاهده SET282 ← · مشاهده SET285 ← · مشاهده SET286 ←

جدول کامل مقایسه رگلاتورهای فشار گاز صنعتی ستاک

کد محصول	نوع	حداکثر فشار ورودی کاری	سایز (DN)	گواهی/استاندارد
SET201 / SET203	رگلاتور کوچک	۱۷۰ mbar	۱۵ / ۲۰	EN88-1
SET245/F	رگلاتور استاندارد	۵۰۰ mbar	۱۵، ۲۰، ۲۵	EN88-1
SET250	رگلاتور پرظرفیت	۲ bar	۱۵، ۲۰، ۲۵	KB-COC، EN88-1/2
SET251	رگلاتور فلانچی بزرگ	۱ bar	۶۵، ۸۰	KB-COC، EN88-1/2
SET252/F	رگلاتور فلانچی DN40,50	۲ bar	۴۰، ۵۰	EN88-1/2
SET252(H)	رگلاتور فشار بالا	۵ bar	۴۰، ۵۰	KB-COC، EN88-2
SET852(H)	واحد رگلاتور + قطع سریع	۵ bar	۴۰، ۵۰	EN88-2 + INSO22107
SET282 / SET285 / SET286	کنترل نسبت هوا/گاز	۵۰۰ mbar	۲۵ / ۴۰,۵۰ / ۶۵,۸۰	EN88-1

کدام رگلاتور فشار گاز را انتخاب کنم؟

برای یک مصرف‌کننده‌ی کوچک مثل خط پیلوت مشعل → SET201 یا SET203
برای مصرف‌کننده‌ی کوچک تا متوسط با فشار ورودی حداکثر ۵۰۰ میلی‌بار → SET245/F
برای ظرفیت و کیفیت تثبیت فشار بالاتر، با فشار ورودی تا ۲ بار → SET250 (سایز کوچک) یا SET252/F (سایز DN40,50)
برای سیستم‌های بزرگ فلانچی با فشار ورودی تا ۱ بار → SET251
برای فشار ورودی بالا (تا ۵ بار) با نیاز به شیر اطمینان داخلی → SET252(H)
اگر هم رگلاتور هم شیر ایمنی قطع سریع لازم دارید و می‌خواهید نصب را ساده و سریع کنید → SET852(H) (واحد یکپارچه)
برای کنترل نسبت فشار هوا به گاز در مشعل صنعتی → SET282، SET285 یا SET286 بسته به سایز اتصال

سوالات متداول درباره‌ی رگلاتورهای فشار گاز صنعتی ستاک

رگلاتور قفل‌شونده (Lock-up) چیست؟

رگلاتور قفل‌شونده در صورت افزایش غیرعادی فشار خروجی از حد مجاز، به‌صورت خودکار جریان گاز را کاملاً مسدود می‌کند تا از آسیب به تجهیزات پایین‌دست جلوگیری شود؛ اکثر مدل‌های رگلاتور فشار گاز ستاک دارای این ویژگی ایمنی هستند.

فرق SET252 با SET252(H) چیست؟

SET252 برای فشار ورودی تا ۲ بار طراحی شده، در حالی که SET252(H) نسخه‌ی فشار بالای همین رگلاتور است که تا ۵ بار فشار ورودی را تحمل می‌کند و دارای شیر اطمینان داخلی برای ایمنی بیشتر است.

SET852(H) چه مزیتی نسبت به خرید جداگانه‌ی رگلاتور و شیر قطع دارد؟

SET852(H) رگلاتور و شیر قطع سریع فشار بیشینه را در یک واحد پیش‌مونتاژ شده با اتصالات استاندارد عرضه می‌کند؛ این کار زمان نصب را کاهش می‌دهد و ریسک خطای انسانی در سوار کردن قطعات را از بین می‌برد.

کنترل نسبت هوا/گاز (SET282/285/286) دقیقاً چه کاربردی دارد؟

در مشعل‌های صنعتی که برای احتراق کامل به نسبت مشخصی از هوا و گاز نیاز دارند، این کنترل‌ها با پیروی از فشار هوا، فشار گاز را متناسب با آن (مثلاً با نسبت ۱:۱ یا هر نسبت دیگر) تنظیم می‌کنند تا احتراق پایدار بماند.

کاتالوگ محصولات ستاک

برای مشاهده‌ی جدول کامل کدهای سفارش، انتخاب فنر و دامنه‌ی فشار خروجی هر مدل، کاتالوگ رسمی برند را مشاهده کنید.
