شیرهای ایمنی و قطع سریع گاز ستاک (SETAAK)
این دسته شامل تجهیزاتی است که وظیفه‌شان محافظت از خط گاز در برابر افزایش ناگهانی فشار و قطع یا وصل دستی جریان گاز است: شیرهای اطمینان (تخلیه) فشار پایین و بالا، شیر دستی اهرمی برای قطع و وصل سریع، و شیر قطع سریع فشار بیشینه برای ایمن‌سازی خودکار خط گاز.
انواع شیرهای ایمنی و قطع سریع گاز ستاک

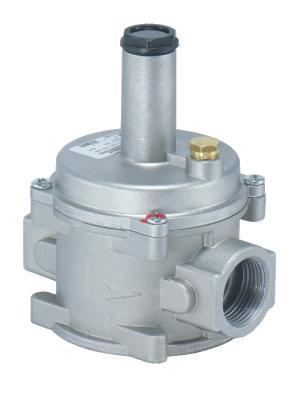

شیر اطمینان فشار پایین گاز — SET150
هنگام افزایش فشار خط، به‌صورت خودکار باز می‌شود و با تخلیه‌ی قله‌های فشار به هوای آزاد، فشار خط گاز را مهار می‌کند. به‌محض کاهش فشار به کمتر از مقدار تنظیم‌شده، دوباره بسته می‌شود. استفاده از این شیر هنگامی که سرعت گاز در خط از ۳۰ متر بر ثانیه تجاوز کند توصیه می‌شود.
| کد | SET150 |
|---|---|
| حداکثر فشار ورودی | ۵۰۰ میلی‌بار |
| دامنه فشار تنظیم (با فنر) | ۱۵ تا ۴۵۰ میلی‌بار (سه رنگ فنر) |
| سایز | DN25 |
| استاندارد | INSO 22107 |

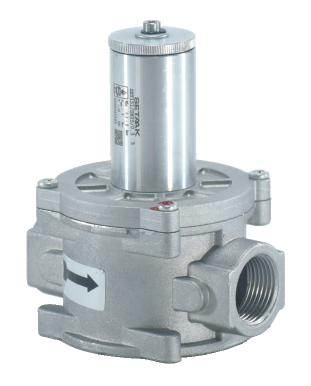

شیر اطمینان فشار بالا گاز — SET151
عملکردی مشابه SET150 دارد اما برای دامنه‌ی فشار بالاتر طراحی شده: هنگام افزایش فشار به‌صورت خودکار باز شده و با تخلیه‌ی گاز به هوای آزاد، فشار خط یا مخزن را مهار می‌کند. به‌محض کاهش فشار به کمتر از حد تنظیم بسته می‌شود.
| کد | SET151 |
|---|---|
| حداکثر فشار ورودی کاری | ۵ بار |
| دامنه فشار تنظیم | ۰.۳ تا ۵ بار |
| سایز | DN25 |
| استاندارد | INSO 22107 |

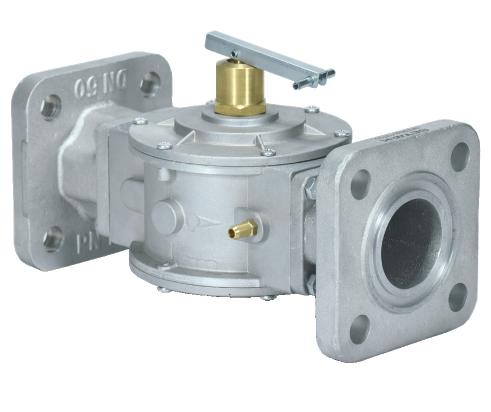

شیر دستی اهرمی گاز — SET271,2
جریان گاز داخل لوله را با اهرم دستی قطع و وصل می‌کند. با توجه به مکانیزم به‌کاررفته، قطع جریان نسبت به شیرهای توپی کروی (ربع‌گرد) سریع‌تر و راحت‌تر است. برای تبدیل کنترل رزوه‌ای به فلانچی، یک سری فلانچ SET954 متناسب با سایز اتصال لازم است.
| کد | SET271,2 |
|---|---|
| حداکثر فشار ورودی کاری | ۵ بار |
| سایز | DN40، DN50 |
| طبقه‌بندی نیروی آب‌بندی | A (مطابق بند ۳-۸ INSO 6800) |

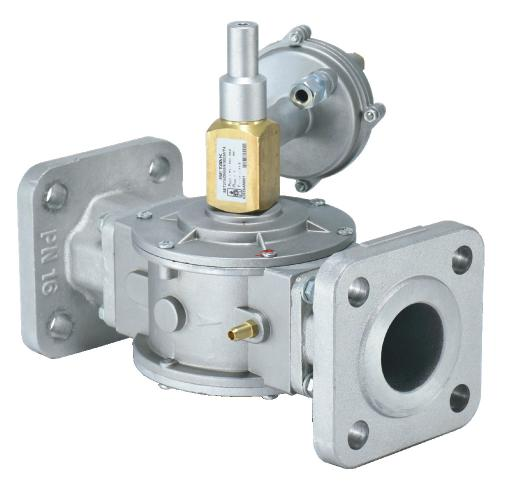

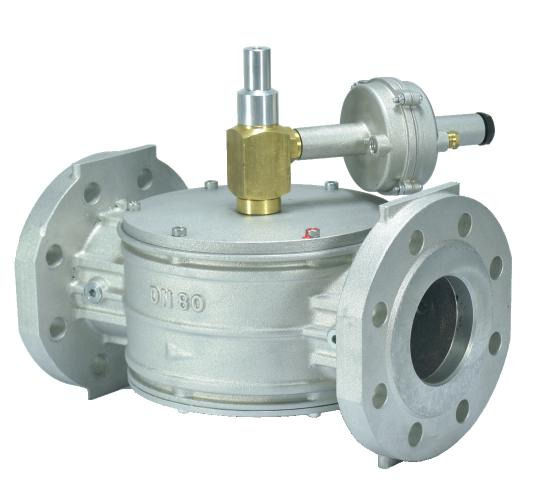

شیر قطع سریع فشار بیشینه گاز — SET275,6
با هدف ایمن‌سازی، جریان گاز را از بالادست مسدود می‌کند. بسته شدن به‌صورت خودکار وقتی رخ می‌دهد که فشار خط به فشار تنظیم‌شده در شیر قطع افزایش یابد. پس از بسته شدن، بازنشانی شیر فقط به‌صورت دستی و پس از رفع عامل افزاینده‌ی فشار خط ممکن است — دقیقاً مشابه منطق ایمنی SET146 در خانواده‌ی شیرهای برقی.
| کد | SET275,6 — نسخه DN40,50 (رزوه‌ای) و نسخه جدید DN65,80 (فلانچی) |
|---|---|
| حداکثر فشار ورودی کاری | ۵ بار |
| زمان بسته شدن | کمتر یا مساوی ۱ ثانیه |
| دامنه تنظیم فشار قطع | ۳۰ تا ۸۰۰ میلی‌بار (بسته به فنر انتخابی) |
| سایز | DN40، DN50، DN65، DN80 |
جدول کامل مقایسه شیرهای ایمنی و قطع سریع گاز ستاک
| کد محصول | عملکرد | حداکثر فشار کاری | سایز (DN) | نوع بازنشانی |
|---|---|---|---|---|
| SET150 | شیر اطمینان، فشار پایین | ۵۰۰ mbar | ۲۵ | خودکار |
| SET151 | شیر اطمینان، فشار بالا | ۵ bar | ۲۵ | خودکار |
| SET271,2 | شیر دستی اهرمی، قطع/وصل | ۵ bar | ۴۰، ۵۰ | دستی (اهرم) |
| SET275,6 | قطع سریع، فشار بیشینه | ۵ bar | ۴۰، ۵۰، ۶۵، ۸۰ | دستی، پس از رفع خطر |
کدام شیر ایمنی گاز را انتخاب کنم؟
- برای تخلیه‌ی خودکار قله‌های فشار در خط گاز و بازگشت خودکار به حالت عادی → SET150 (فشار پایین تا ۵۰۰ میلی‌بار) یا SET151 (فشار بالا تا ۵ بار)
- برای قطع و وصل دستی سریع جریان گاز در حین تعمیر یا سرویس → SET271,2
- برای قطع کامل و ایمن خط گاز به‌محض افزایش خطرناک فشار، با نیاز به بازنشانی دستی توسط اپراتور آگاه → SET275,6
- تفاوت کلیدی SET150/151 با SET275,6: شیرهای اطمینان پس از افت فشار خودشان دوباره بسته می‌شوند، اما شیر قطع سریع تا مداخله‌ی دستی انسان بسته می‌ماند — انتخاب درست به سطح ریسک و نیاز به کنترل انسانی سیستم شما بستگی دارد.
سوالات متداول درباره‌ی شیرهای ایمنی گاز ستاک
شیر اطمینان (Relief Valve) چه کاری انجام می‌دهد؟
شیر اطمینان گاز اضافی خط را در صورت افزایش فشار، به‌صورت خودکار به هوای آزاد تخلیه می‌کند تا از آسیب به تجهیزات پایین‌دست جلوگیری شود؛ به‌محض کاهش فشار به زیر حد تنظیم، خودش دوباره بسته می‌شود.
فرق شیر اطمینان با شیر قطع سریع فشار بیشینه چیست؟
شیر اطمینان (SET150/151) فقط مقدار اضافی فشار را تخلیه می‌کند و جریان اصلی برقرار می‌ماند. شیر قطع سریع (SET275,6) کل جریان گاز را کاملاً قطع می‌کند و تا زمانی که اپراتور به‌صورت دستی آن را بازنشانی نکند، بسته باقی می‌ماند.
چه زمانی باید از شیر دستی اهرمی به‌جای شیر توپی استفاده کرد؟
وقتی سرعت و راحتی قطع/وصل جریان گاز اهمیت دارد — مکانیزم اهرمی SET271,2 نسبت به شیرهای توپی ربع‌گرد استاندارد، عملکرد سریع‌تری در قطع جریان ارائه می‌دهد.
آیا این شیرها برای گاز مایع (LPG) هم مناسب هستند؟
بله، تمام محصولات این دسته برای گاز طبیعی، گاز مایع (LPG)، گاز شهری و هوا مناسب هستند.
